Замена стекла Apple Watch Series 3
Как устройство, выпущенное Apple, объемы поставок и доля рынка линейки продуктов Apple Watch растут с каждым днем. Соответственно, возрос спрос на замену экрана и аккумулятора. Поскольку цена на дисплейный модуль и другие запчасти очень высока, REWA LAB покажет вам, как заменить стекло на Apple Watch Series 3. Это решение будет более экономичным, чем замена дисплейного модуля.
Шаг 1

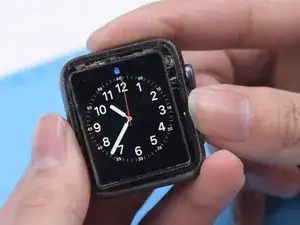

В первую очередь протестируйте экран. Сенсор, дисплей и функция Force Touch работают нормально.
Выключите часы и аккуратно подденьте экран лезвием.

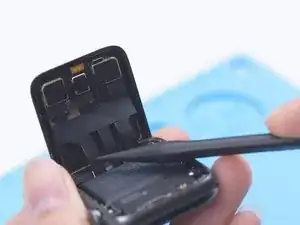

Обращайте внимание на гибкие кабели экрана, чтобы избежать повреждений. Видно, что три гибких кабеля подключены к материнской плате.
Шаг 2

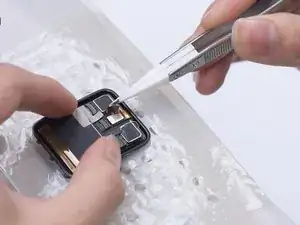

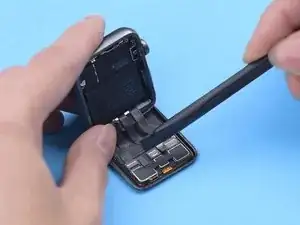

Снимите пинцетом ленту, закрывающую гибкие кабели дисплея. Будьте осторожны, чтобы не повредить гибкие кабели при снятии. Затем отсоедините гибкие кабели.
Шаг 3

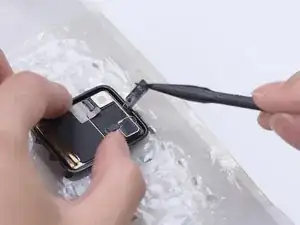

Далее нам нужно поддеть разъем гибкого кабеля сенсора.

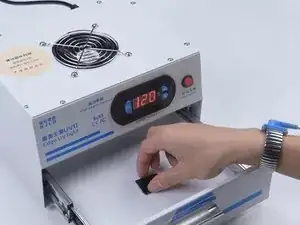

Поместите экран на нагревательную платформу при температуре 120°C на 30 секунд.

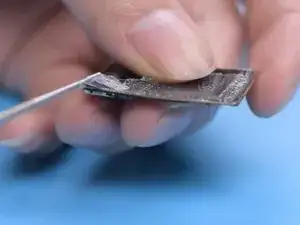

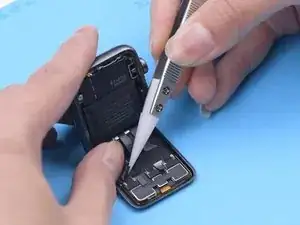

После нагрева снимите ленту пинцетом и подденьте разъем.
Шаг 4

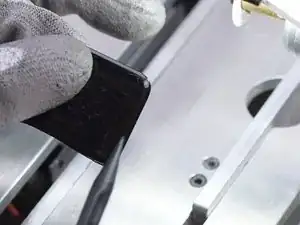

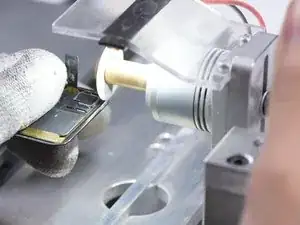

Затем мы используем режущий станок для разрезания стекла. Нам нужно разрезать обе стороны стекла, чтобы завести режущую струну. Будьте внимательны во время операции.
Видно, что одна сторона стекла уже отрезана, и низ тоже отломился.
Затем мы отрезаем другую сторону. В конце отшлифуйте углы.
Стоит отметить, что сложность замены снизится, если стекло разбито.
Шаг 5

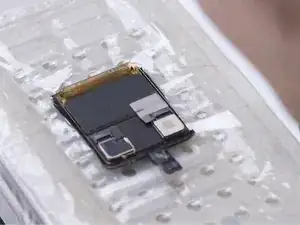

Наклейте скотч на экран. Затем поместите экран на нагревательную платформу и начните отсос.
Далее отделите стекло с помощью режущей струны. Медленно потяните режущую струну, и стекло успешно отделится.
Шаг 6

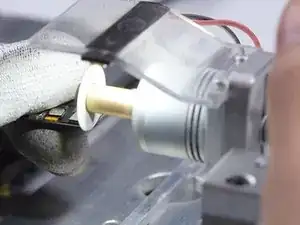

Затем мы удаляем OCA-клей с помощью электроинструмента для удаления клея и очищаем OLED н-гексаном.

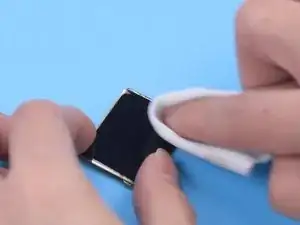

Установите OLED для проверки. Поскольку сенсорная панель была отделена, нам нужно проверить только функцию дисплея. Функция дисплея в норме. Тщательно очистите OLED н-гексаном.
Шаг 7

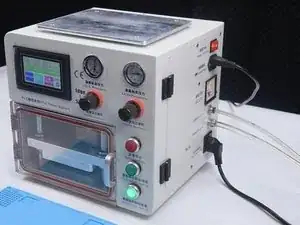

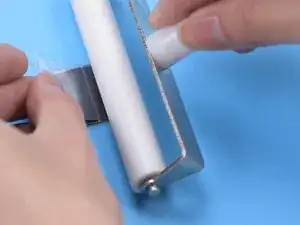

Нанесите OCA-клей на OLED с помощью ламинационного ролика и поместите OLED в машину для удаления пузырей на 3 минуты.

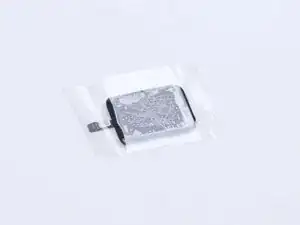

Достаньте OLED и поместите его в УФ-лампу для отверждения OCA-клея на 5 секунд.
Шаг 8

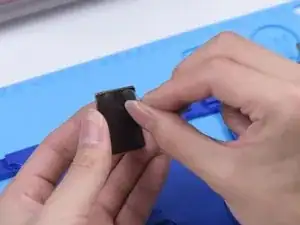

Приклейте уголок OLED с помощью легкоотслаивающейся наклейки и снимите защитную пленку OCA.

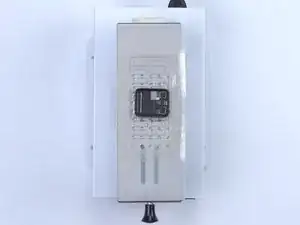

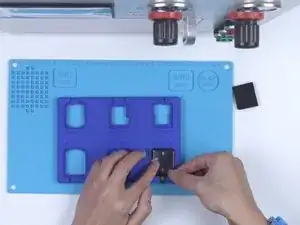

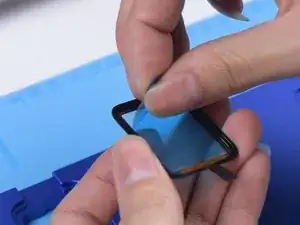

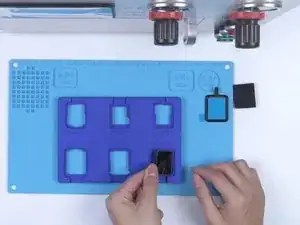

Поместите OLED в ламинационную форму. Приклейте уголок тачпанели и снимите защитную пленку OCA.
Шаг 9

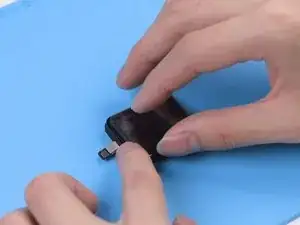

Совместите тачпанель с OLED.
Снимите экран и поместите его на ламинационную губку. Затем поместите экран в ламинатор и нажмите «Начать ламинацию ЖК-дисплея».
Шаг 10
Достаньте экран — на экране все еще есть пузыри. Поместите экран обратно в машину для удаления пузырей на десять минут, и пузыри исчезнут.

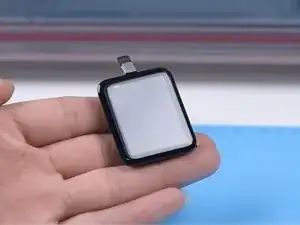

Поместите экран обратно в УФ-лампу на две минуты. Затем мы подключаем экран для проверки. Функции дисплея и сенсора работают хорошо.
Шаг 11

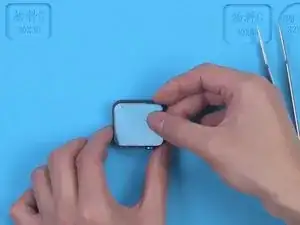

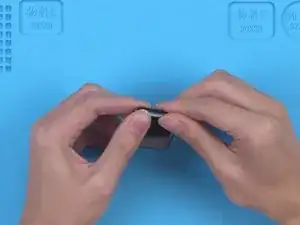

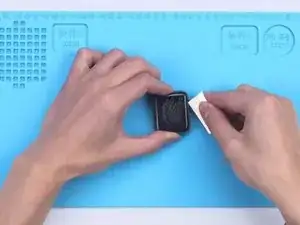

Наконец, устанавливаем экран на часы. Наклейте клейкую ленту на рамку и снимите защитную пленку.

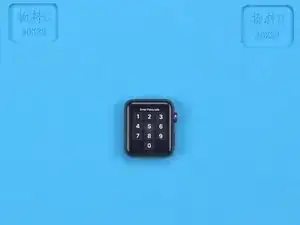

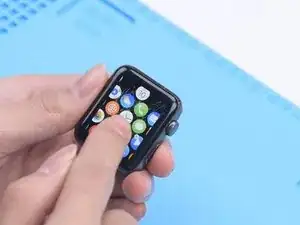

Подключите экран и включите часы. Часы включены, и все функции работают нормально.
Заключение
Чтобы собрать устройство, выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
