Замена батареи Apple Watch Series 3

Перед началом ремонта снимите часы с зарядного устройства и полностью выключите их.

Если сенсорный экран повреждён и не позволяет выключить часы, используйте этот альтернативный метод для выключения.

Подготовьте iOpener (или возьмите фен или тепловую пушку) и нагрейте лицевую сторону часов до состояния, когда прикосновение будет слегка слишком горячим.

Оставьте iOpener на часах минимум на минуту, чтобы полностью прогреть экран и размягчить клей, удерживающий его в корпусе.

Может потребоваться повторно разогреть iOpener или перемещать его по экрану по мере остывания участков, чтобы достаточно нагреть экран для поддевания.

Поскольку зазор между экраном и корпусом очень тонкий, для разделения требуется острый лезвие. Внимательно прочитайте следующие предупреждения перед продолжением.

Защитите пальцы: держите их полностью в стороне от ножа. При сомнениях защитите свободную руку тяжёлой перчаткой, например кожаной рабочей или садовой перчаткой.

Будьте осторожны и не прилагайте слишком большого давления, так как нож может соскользнуть и поранить вас или повредить часы.

Наденьте защитные очки. Нож или стекло могут сломаться, разлетев осколки.

При необходимости прикрепляйте или снимайте ремешок для лучшего контроля при ремонте.

Вставьте край изогнутого лезвия в тонкий зазор между дисплеем и внешним корпусом. Начинайте с короткой стороны дисплея, ближе к цифровой коронке.

Нажмите сильно перпендикулярно в зазор.

После вставления наклоните лезвие, чтобы слегка приподнять дисплей.

Не вставляйте нож глубже, чем на 1/16 дюйма (~2 мм).

Когда вы откроете небольшой зазор изогнутым лезвием, уберите лезвие и вставьте в щель тонкий край монтажного инструмента.

Продвиньте монтажный инструмент в зазор, используя большой палец как точку опоры, чтобы приподнять дисплей немного сильнее.

Не пытайтесь полностью открыть или отсоединить дисплей пока.

Вставьте монтажную пластину под дисплей и аккуратно отделите уплотнитель Force Touch от дисплея.

Ремонтные наборы iFixit для экранов и батарей включают заменяемый уплотнитель Force Touch, поэтому не беспокойтесь слишком сильно, если он повредится.

Чтобы сохранить уплотнитель Force Touch, поддевать аккуратно по краю дисплея. Если уплотнитель разорвётся при подъёме дисплея или вы разделите его слои, потребуется заменить уплотнитель Force Touch.

Проведите пластиной вокруг дисплея, чтобы разъединить клей между уплотнителем Force Touch и дисплеем.

Не вставляйте монтажную пластину глубже, чем на 1/16 дюйма (~2 мм).

Чтобы не натянуть кабели дисплея, не открывайте дисплей полностью.

Откройте дисплей примерно под углом 45° и используйте пинцет, чтобы отлепить клей между дисплеем и уплотнителем Force Touch.

Протяните клей вокруг и за кабели дисплея, чтобы полностью его удалить.

Используйте отвертку Y000, чтобы выкрутить триконтактный винт, фиксирующий металлическую защитную пластину.

Снимите защитную пластину пинцетом.

Сначала полностью откройте пластину, чтобы отпереть две створки.

Затем закройте её наполовину и извлеките полностью, поднимая вверх.

В версии только с GPS можно сразу отключить батарею. Для версии с сотовой связью/ LTE сначала нужно отключить уплотнитель Force Touch и отогнуть его в сторону, чтобы получить доступ к разъёму батареи.

Отключите батарею, поддев её разъём вертикально вверх.

Нагните разъём вверх немного, чтобы он случайно не соприкасался.

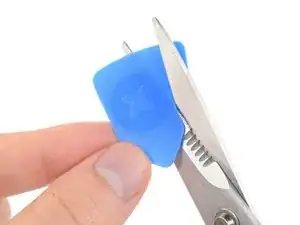

Отрежьте ножницами один из монтажных лезвий до ширины батареи. Старайтесь не оставлять острых углов.

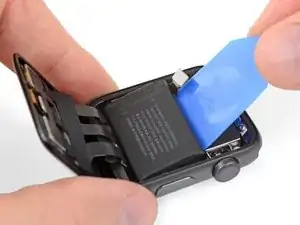

Вставьте модифицированную пластину между краем батареи и корпусом, на стороне, противоположной цифровой коронке.

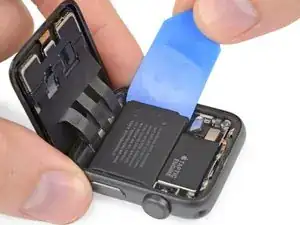

Прикладывайте равномерное, постоянное давление, чтобы медленно поддеть батарею и отделить её от клея, прикрепляющего её к материнской плате.

При необходимости можно также безопасно поддевать верхний край батареи, упираясь в Taptic Engine.

Следите за кабелями дисплея, чтобы не повредить их при вынимании батареи.

Не прокалывайте и не деформируйте батарею — при повреждении она может загореться и/или взорваться.

Удалите аккумулятор.

Обязательно снимите защитную пленку, чтобы открыть клей на новом аккумуляторе, прежде чем установить его на место.

При необходимости попробуйте повторно использовать существующий клей для закрепления аккумулятора. В качестве альтернативы используйте небольшой кусочек двусторонней ленты, например Tesa 61395, или каплю жидкого клея, например E6000.

Если вы используете ремонтный набор iFixit, перейдите к руководству, на которое дана ссылка в заключении ниже, чтобы установить новый датчик Force Touch и заново запечатать часы.

В качестве альтернативы, если вы меняете только клей, а не датчик, см. руководство по замене клея для нанесения нового клея и последующей сборки.
