Замена аккумулятора Apple Watch Series 4

Перед началом ремонта снимите часы с зарядного устройства и выключите питание.

Если сенсорный экран повреждён и не позволяет выключить часы, используйте этот альтернативный метод для выключения.

Поскольку зазор между экраном и корпусом часов очень тонкий, для разделения потребуется острый нож. Внимательно прочитайте следующие предупреждения перед продолжением.

Защитите пальцы: держите их полностью в стороне от лезвия. При сомнении защитите свободную руку тяжёлой перчаткой, например кожаной рабочей или садовой.

Будьте осторожны и не прикладывайте чрезмерного давления, так как нож может соскользнуть и порезать Вас или повредить часы.

Носите защитные очки. Нож или стекло могут разбиться, разлетевшись осколками.

По мере необходимости можете снять или надеть ремешок для лучшего контроля при ремонте.

Подготовьте iOpener (или используйте фен или тепловой пистолет) и нагрейте переднюю часть часов, чтобы ослабить клей дисплея.

Оставьте iOpener на часах не менее двух минут, чтобы полностью нагреть экран и размягчить клей, скрепляющий его с корпусом.

Возможно потребуется повторно нагревать iOpener и повторять эту процедуру несколько раз, пока клей дисплея не ослабнет достаточно.

Вставьте край изогнутого лезвия в тонкий зазор между дисплеем и внешним корпусом. Начинайте с короткой стороны дисплея, ближе к цифровой коронке.

Нажмите крепко перпендикулярно в зазор.

После вставки наклоните лезвие, чтобы немного приподнять дисплей.

Не вставляйте нож глубже, чем на 1/16 дюйма (~2 мм), чтобы не повредить датчик Force Touch.

Как только Вы откроете небольшой зазор изогнутым лезвием, уберите лезвие и вставьте в зазор более тонкую кромку инструмента для вскрытия.

Втолкните инструмент для вскрытия в зазор, используя большой палец как точку опоры, чтобы приподнять дисплей немного дальше.

Не пытайтесь пока полностью открыть или отсоединить дисплей.

Вероятно, датчик Force Touch прилипнет к рамке дисплея, а не к корпусу часов. В этом случае вставьте открытку под дисплей и аккуратно отделите прокладку Force Touch от дисплея.

Чтобы сохранить прокладку Force Touch, подденьте аккуратно под краем дисплея. Если прокладка Force Touch разорвётся при подъёме дисплея или если Вы разделите слои прокладки, потребуется заменить прокладку Force Touch.

Проведите открыткой вокруг дисплея, чтобы отделить клей между прокладкой Force Touch и дисплеем.

Не вставляйте открытку глубже, чем на 1/16 дюйма (~2 мм), чтобы не повредить другие компоненты.

Чтобы не напрягать кабели дисплея, пока не открывайте дисплей полностью.

Откройте дисплей максимум под углом 45° и с помощью пинцета оторвите клей между дисплеем и прокладкой Force Touch.

Протяните клей вокруг и за кабели дисплея, чтобы полностью его удалить. Поскольку клей всё равно нужно будет заменить, Вы можете его разрезать, если это облегчит удаление.

Обязательно вернитесь к этому месту при повторной сборке часов, затем продолжите с процедурой повторного запечатывания.

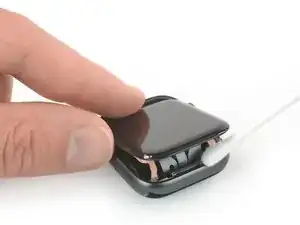

Аккуратно сложите экран назад, пока не появится достаточно места, чтобы поддеть аккумулятор.

Избегайте натяжения кабелей дисплея при складывании экрана назад.

Вставьте открытку между аккумулятором и Taptic Engine.

Обычная открытка подходит для версии Apple Watch Series 4 44 мм. Однако если у Вас версия 40 мм и пространства недостаточно, Вы можете обрезать открытку ножницами под размер.

Проведите медиатором вдоль края аккумулятора, чтобы ослабить клей.

Клей, удерживающий аккумулятор на месте, мягкий. Однако если вам трудно вытащить аккумулятор, можно разместить нагретый iOpener на задней стороне часов, чтобы ослабить клей. Наносите iOpener не менее двух минут.

Прикладывайте постоянное, равномерное усилие, чтобы медленно приподнимать аккумулятор, отделяя его от клея, фиксирующего его на плате.

Осторожно с кабелями дисплея, особенно с кабелем Force Touch, который лежит над аккумулятором в одном углу — не повредите их при поддевании аккумулятора.

Не прокалывайте и не деформируйте аккумулятор: при повреждении он может загореться и/или взорваться.

Не пытайтесь пока полностью извлечь аккумулятор. Он всё ещё подключён к узлу часов.

Осторожно приподнимите аккумулятор и отведите его под углом примерно 75°.

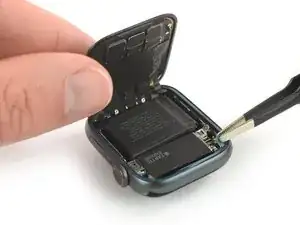

Используйте пинцет, чтобы снять чёрную наклейку с металлической пластины, закрывающей разъём аккумулятора.

Удалите винт Y000 (длина 1.2 мм).

Используйте пинцет, чтобы снять металлическую пластину, закрывающую разъём аккумулятора.

Используйте заострённый конец лопатки, чтобы поддеть и отключить гибкий кабель аккумулятора.

Снимите аккумулятор.

Перед установкой нового аккумулятора обязательно удалите защитную плёнку, чтобы открыть клей.

Не устанавливайте обратно повреждённый или деформированный аккумулятор — это представляет опасность.

Если вы повторно используете старый аккумулятор при сборке, можно использовать существующий клей для фиксации. В качестве альтернативы удалите старый клей с помощью изопропилового спирта высокой концентрации и безворсовой салфетки и используйте небольшой кусок двусторонней ленты, например Tesa 61395, или каплю жидкого клея, например E6000.

Следующие шаги описывают, как нанести заменяющий клей в подготовке к процедуре повторного запечатывания.

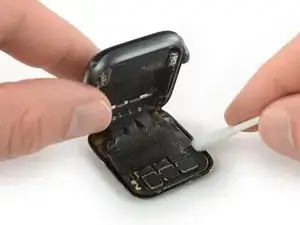

Нанесите немного изопропилового спирта (>99%) на ватную палочку или используйте чистящую салфетку, чтобы аккуратно удалить остатки клея с поверхности прокладки Force Touch.

Чтобы удалить клей по краю, где проходят кабели дисплея, отогните дисплей вниз и аккуратно оттяните его от рамки, чтобы освободить место для очистки.

Переверните Apple Watch дисплеем вниз так, чтобы он лежал ровно, приподнимая при этом корпус.

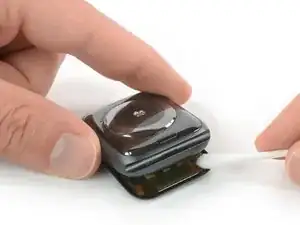

Удалите остатки клея с задней стороны дисплея.

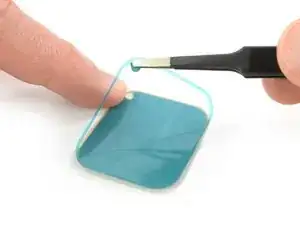

Используйте пинцет, чтобы аккуратно снять заменяющий клей с синей защитной плёнкой с подложки.

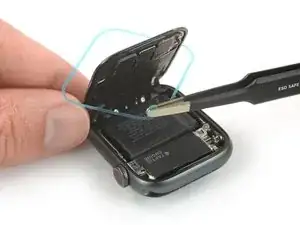

Держите заменяющий клей по диагонали и проденьте его поверх дисплея.

Немного наклоните дисплей вперёд, чтобы совместить клей с рамкой.

Разместите заменяющий клей поверх прокладки Force Touch.

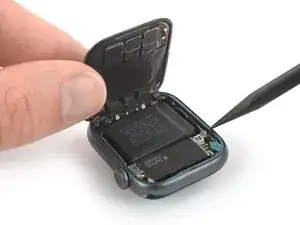

Используйте заострённый конец лопатки, чтобы выполнить финальную подгонку и прижать клей на место.

Следуйте руководству по повторному запечатыванию, чтобы запечатать часы после сборки.
