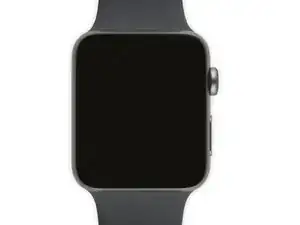

Восстановление экрана Apple Watch Series 2/3

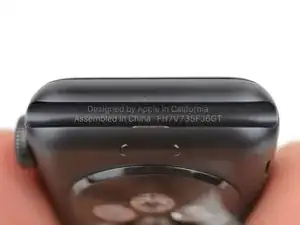

Перед началом процедуры подтвердите модель вашего устройства, которая указана в зоне крепления ремешка. Пример: A1889

В области крепления вы также можете проверить серийный номер часов.

Необходимо записать серийный номер устройства для оформления Технического Отчёта

Тест 1 — Разместите на белом полотне, чтобы проверить наличие пятен или линий.

Если экран сильно разбит, проверить наличие пятен или линий до процедуры не представляется возможным.

Перед началом процедуры снимите устройство с зарядного устройства и выключите его.

Если сенсорный экран повреждён, вы можете выключить его с помощью боковых кнопок.

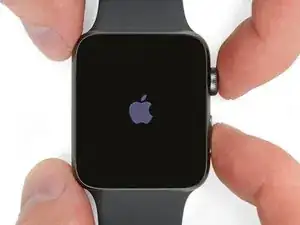

Нажмите и удерживайте две боковые кнопки.

Когда появится логотип Apple, отпустите круглую кнопку и продолжайте удерживать другую кнопку.

Когда логотип Apple исчезнет, отпустите оставшуюся кнопку. Apple Watch будут выключены.

Приложите экран Apple Watch к нагревательной пластине при 100°C на 1 минуту, чтобы размягчить клей, удерживающий экран в рамке.

Возможно, потребуется подогревать до и во время снятия экрана.

Поскольку зазор между экраном и корпусом часов очень тонкий, для разделения требуется острое лезвие.

Защитите пальцы, используя подходящую резиновую перчатку.

Будьте осторожны, не прикладывайте слишком большое усилие, так как лезвие может соскользнуть и порезать пальцы или повредить внутренности смарт‑часов.

Носите защитные очки на протяжении всей процедуры вскрытия. Осколки стекла могут отлететь и повредить глаза.

Снимите ремешок для выполнения всей процедуры.

Нанесите спирт по всему краю экрана. Вставьте лезвие в тонкий зазор между краем экрана и рамкой.

Нажимайте сильно вниз, наклоняя лезвие в направлении снятия экрана.

Используя лопаточку, входите с верхней части устройства и двигайтесь вдоль края вниз.

Не вводите лезвие лопаточки более чем на 2 мм в устройство, это может порвать модуль Force Touch.

Особое внимание уделяйте верхнему краю устройства (где расположен шлейф сенсора) и нижней части дисплея (где расположен шлейф дисплея).

В случае сильно треснувшего экрана используйте изопропиловый спирт, чтобы «размягчить» клей и постепенно удалить осколки.

С помощью металлического или пластикового лезвия выполняйте пилящие движения, чтобы разрезать клей и постепенно отделять экран от рамки.

Используйте изопропиловый спирт, чтобы отодрать ленту, покрывающую шлейфы и разъёмы экрана.

Эти ленты можно приобрести отдельно. В этом случае для полного удаления ленты можно использовать пуансонные пинцеты.

Используйте пластиковую лопатку, чтобы разблокировать первый из трёх ZIF‑разъёмов, приподняв маленькую фиксирующую планку напротив шлейфа.

ZIF‑разъём (разъём с нулевой силой вставки) часто вызывает затруднения у новичков. ZIF используются для подключения деликатных шлейфов, таких как FFC или FPC.

Поднимите фиксирующие планки на двух оставшихся ZIF‑разъёмах.

При сборке убедитесь, что планки открыты перед вставкой кабелей, иначе вы можете повредить часы.

С помощью пинцета отключите гибкие кабели от экрана, аккуратно потянув их, и снимите экран.

Используйте резиновые перчатки и защитные очки в последующих процедурах.

Приложите экран Apple Watch к горячей плите при 100°C на 2 минуты, чтобы нагреть стекло.

Держите середину дисплея и с помощью плоскогубцев или щипцов по ногтям обрежьте изогнутые кромки. Сначала по бокам, затем сверху и снизу.

Будьте очень осторожны, чтобы плоскогубцы не соскользнули и не задели шлейф дисплея.

После удаления кромок наклейте ленту на дисплей и поместите его в сепаратор при 100°C.

С помощью пинцета или тонкой металлической лопатки удалите заземление, используя изопропиловый спирт.

Заземление можно приобрести отдельно. В этом случае для полного удаления заземления можно использовать пуансонные пинцеты.

С помощью металлической лопатки и изопропилового спирта приподнимите сенсорный шлейф (средний шлейф).

Включите вакуум сепаратора до тех пор, пока экран не закрепится на поверхности.

Вставьте молибденовую/стальную/золотую проволоку толщиной 0,4 мм между сенсорным стеклом и OLED‑дисплеем экрана Apple Watch.

Осторожно выполняйте пилящие движения на одном уровне/плоскости со стеклом.

Будьте осторожны с разбитыми/повреждёнными экранами, так как осколки могут поцарапать или повредить поляризационную плёнку или даже OLED‑дисплей.

Прежде всего проверьте, есть ли на дисплее осколки стекла. В случае обнаружения используйте изопропиловый спирт и «защитную плёнку OCA», чтобы удалить осколки.

После очистки стекол поместите дисплей на твёрдую поверхность и удалите клей с помощью шлифовальной машинки.

Шлифовальная машинка должна быть настроена на как можно более низкую скорость, чтобы избежать вибраций на дисплее.

Используйте специфическую OCA для Apple Watch (38, 40, 42 или 44 мм).

Эта процедура должна выполняться в маске и в среде с низким уровнем частиц (чистая зона).

Используйте изопропиловый спирт, чтобы удалить остатки клея OCA, другие примеси и жир.

Нанесите клей OCA в направлении шлейфа дисплея.

Эту операцию следует выполнять в маске и в помещении с низкой концентрацией частиц (чистая комната).

Удалите защитный слой ОКА и поместите дисплей в монтажную оправу.

Наложите сенсорное стекло на монтажную оправу.

Держите оправу одной рукой, а второй рукой поместите указательный палец под экран, а большой палец — над экраном. Закройте и извлеките экран из оправы.

Поместите экран на ламинационную резину и закройте верхнюю часть ламинационной камеры.

Ламинируйте 2 минуты при 40°C.

Ламинируйте не более 5 экранов Apple Watch за один цикл.

Поместите экран в автоклав при 50°C на срок до 10 минут.

Если по краю появляются пузырьки, поместите его снова в автоклав.

Если пузырьки появляются в середине экрана, попробуйте нагреть экран в сепараторе и вернуть экран в сепаратор, используя зажимы для вывода пузырьков.

Если пузырьки не выходят, повторите процесс: удалите сенсор, используя ОКА-плёнку, и обильно обработайте изопропиловым спиртом.

Используйте металлические пинцеты и изопропиловый спирт, чтобы удалить осколки вдоль всего края.

Используйте ватную палочку и изопропиловый спирт, чтобы очистить весь край, удаляя тонкую плёнку клея, покрывающую край над force touch.

Используйте пинцет с зазубренными губками, чтобы осторожно снять заменяющий клей с синей защитной плёнкой с держателя.

Совместите клей с рамкой.

Разместите заменяющий клей поверх force touch и используйте пластиковый заострённый наконечник, чтобы перемещать и прижимать клей.

Разместите гибкие шлейфы на ZIF-разъёмах и вставьте их с помощью пинцета с зазубренными губками, направляя шлейфы в разъёмы.

Будьте осторожны, не прилагайте чрезмерного усилия к гибким шлейфам, чтобы не повредить разъёмы.

Помните о подключении при поднятых защёлках разъёмов.

После подключения закройте защёлки.

Включите устройство и выполните тестирование.

Снимите защитную плёнку с клея, покрывающего force touch.

Поместите и прижмите экран к клею по краю.

Поместите устройство в автоклав на 2 минуты.

Загрузите устройство и выполните окончательную очистку средством для оптики.
