Замена экрана TicWatch E3

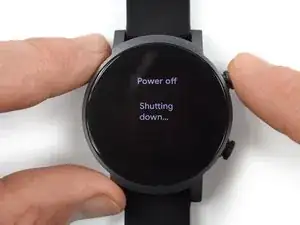

Перед началом ремонта снимите часы с зарядного устройства и выключите питание.

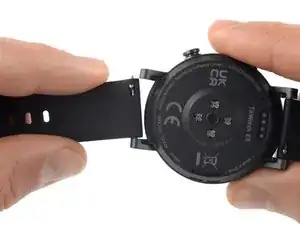

Снимите ремешок с часов.

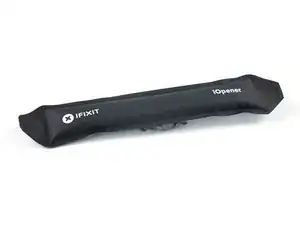

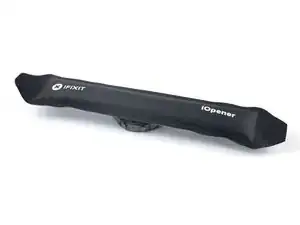

Приложите нагретый iOpener к задней стороне часов на 5 минут, чтобы ослабить клей под ним.

Можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть устройство.

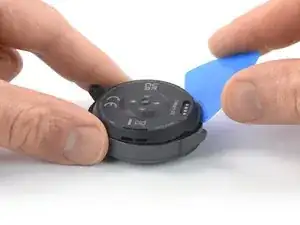

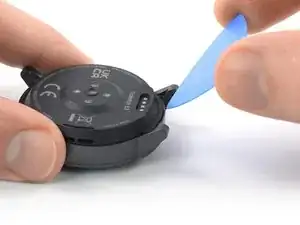

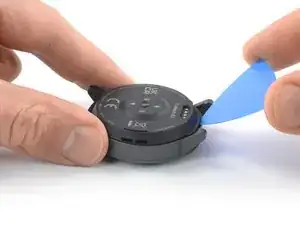

Вставьте открывающий медиатор в выемку между рамкой часов и верхним краем задней крышки.

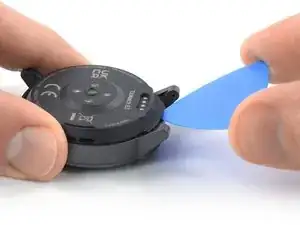

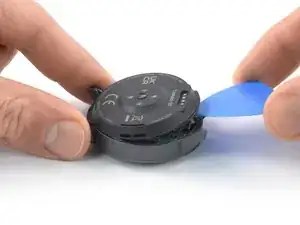

Продвиньте медиатор, чтобы создать зазор между задней крышкой и рамкой часов.

Поверните медиатор, чтобы расширить зазор между сборкой задней крышки и рамкой часов.

Подденьте вверх, чтобы ослабить сборку задней крышки.

Не пытайтесь пока полностью снять сборку задней крышки. Она всё ещё подключена к материнской плате.

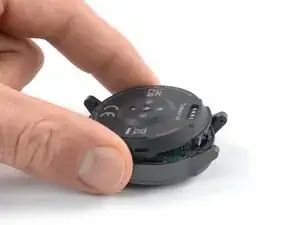

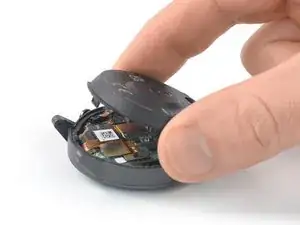

Осторожно приподнимите нижний край сборки задней крышки, чтобы убедиться, что она больше не приклеена к рамке часов.

Избегайте натяжения или разрыва кабелей датчика или батареи.

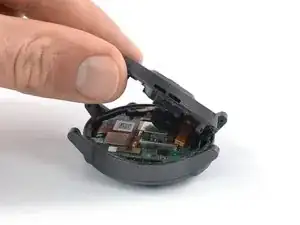

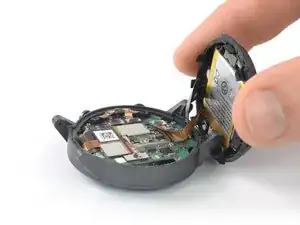

Возьмите сборку задней крышки и аккуратно приведите её в вертикальное положение рядом с корпусом часов.

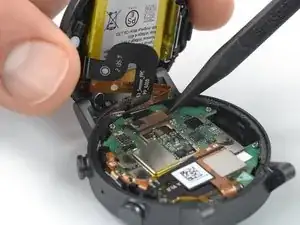

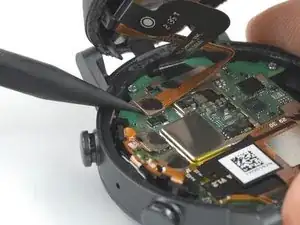

Используйте лопатку, чтобы отключить кабель батареи, поддев разъём прямо вверх из его гнезда.

Чтобы снова присоединить защёлкивающиеся разъёмы вроде этого, аккуратно выровняйте и прижмите одну сторону до щелчка, затем повторите для другой стороны. Не давите посередине. Если разъём смещён, контактные штыри могут погнуться, вызвав необратимое повреждение.

Используйте лопатку, чтобы отключить кабель датчика, поддев разъём прямо вверх из его гнезда.

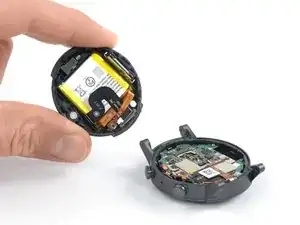

Снимите сборку задней крышки.

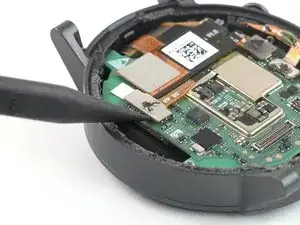

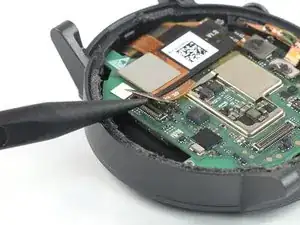

Используйте лопатку, чтобы отключить правый кабель дисплея, поддев разъём прямо вверх из его гнезда.

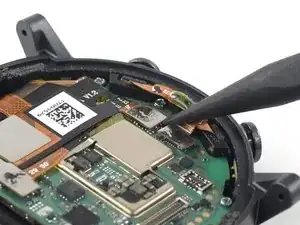

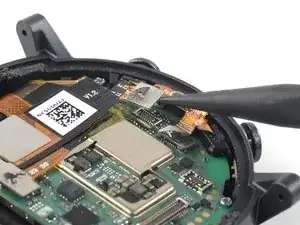

Используйте лопатку, чтобы отключить левый кабель дисплея, поддев разъём прямо вверх из его гнезда.

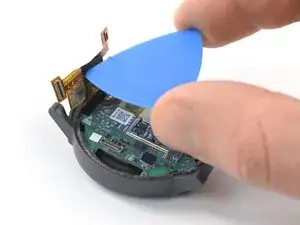

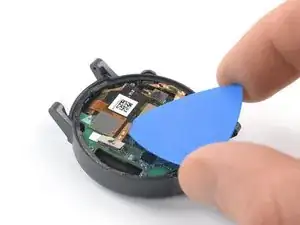

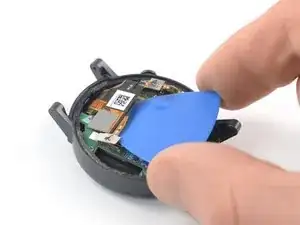

Осторожно подведите открывающий медиатор под кабель дисплея, чтобы отделить его от материнской платы.

С помощью медиатора подогните кабель дисплея в вертикальное положение.

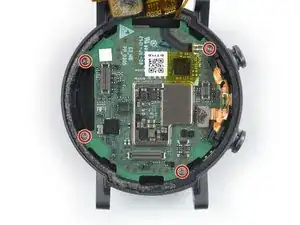

Используйте крестовую отвёртку Phillips, чтобы выкрутить четыре винта длиной 4.1 мм, закрепляющие материнскую плату.

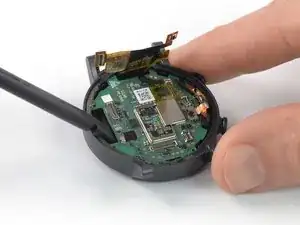

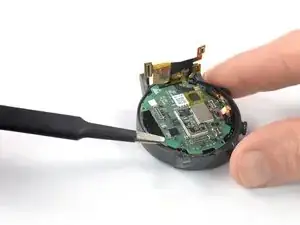

Подведите лопатку под край материнской платы, противоположный кнопкам часов.

Подденьте вверх, чтобы ослабить материнскую плату.

Используйте пинцет, чтобы извлечь материнскую плату.

Приложите нагретый iOpener к экрану на 5 минут, чтобы ослабить клей под ним.

Можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть устройство.

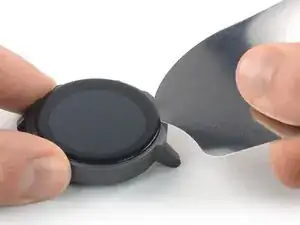

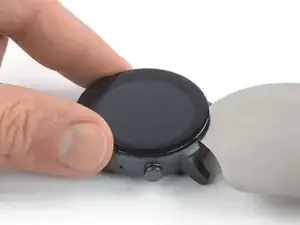

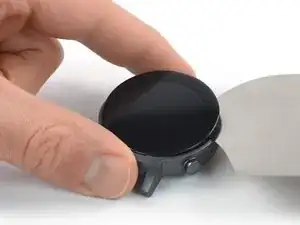

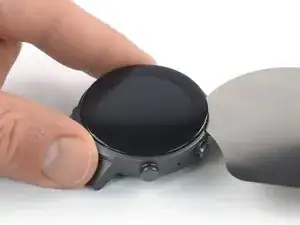

Вставьте iFlex в зазор между рамкой часов и экраном.

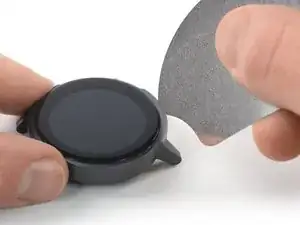

Проведите iFlex вокруг экрана, чтобы прорезать клей дисплея.

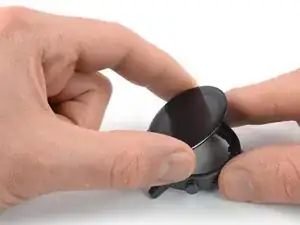

Поверните iFlex, чтобы поддеть экран и отделить его от корпуса часов.

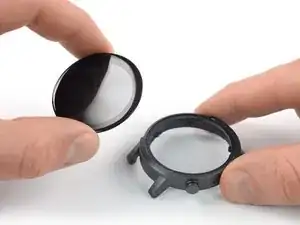

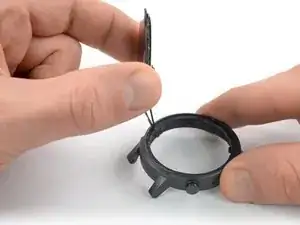

Снимите экран.
