Замена материнской платы и дополнительной платы Huawei Watch GT 2 (46 мм)

Перед началом ремонта снимите часы с зарядного устройства и выключите их.

Снимите ремешок с часов.

Удалите четыре винта Torx T2 длиной 3,7 мм.

Вставьте край лопатки в средний отверстие громкоговорителя в верхней кромке часов.

Пластиковые защёлки, удерживающие заднюю крышку, расположены очень плотно и при поддевании могут потребовать усилия.

Используйте лопатку, чтобы приподнять узел задней крышки Huawei Watch GT 2.

Не пытайтесь полностью снять узел задней крышки — он всё ещё подключён к материнской плате.

Осторожно откиньте узел задней крышки вверх.

Удалите два винта Phillips #00 длиной 2,3 мм.

Используйте пинцет, чтобы снять металлический экран, закрывающий многозадачный гибкий разъём.

Используйте плоский конец лопатки, чтобы приподнять и отключить многозадачный гибкий разъём.

Отсоедините узел задней крышки от корпуса часов.

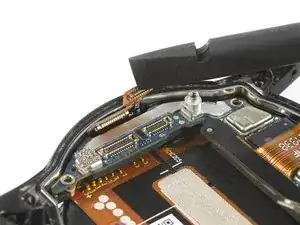

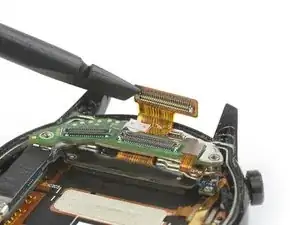

Используйте плоский конец лопатки, чтобы приподнять и отключить основной гибкий кабель от дополнительной платы.

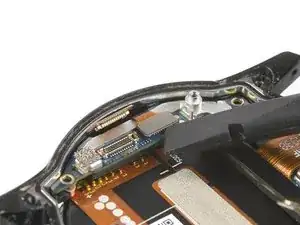

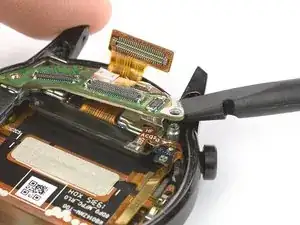

Используйте плоский конец лопатки, чтобы приподнять и отключить гибкий кабель кнопок часов от дополнительной платы.

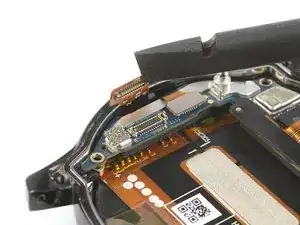

Используйте плоский конец лопатки, чтобы приподнять правый край дополнительной платы с её разъёма.

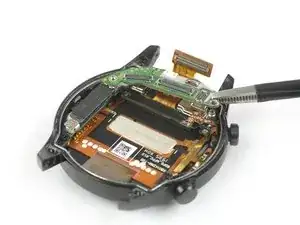

Используйте пинцет, чтобы удалить дополнительную плату.

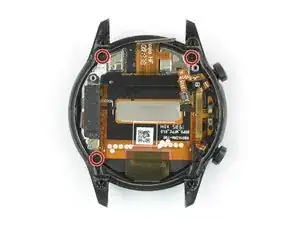

Удалите три винта Phillips #00 длиной 2,3 мм.

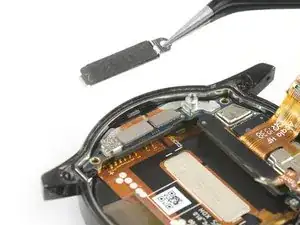

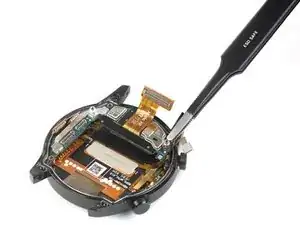

Используйте пинцет, чтобы снять металлический экран, закрывающий разъёмы дисплея.

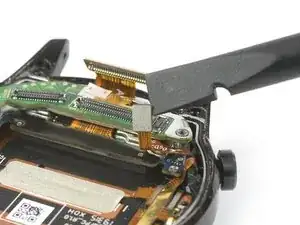

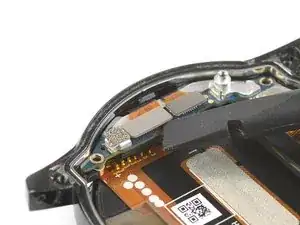

Используйте плоский конец лопатки, чтобы приподнять и отключить левый гибкий кабель дисплея.

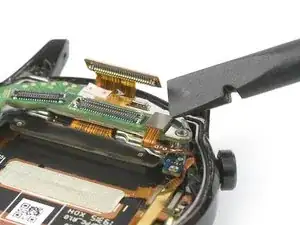

Используйте плоский конец лопатки, чтобы приподнять и отключить правый гибкий кабель дисплея.

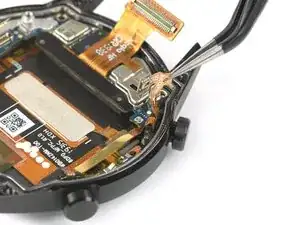

Используйте пинцет, чтобы аккуратно отлепить гибкий кабель кнопок от материнской платы и отогнуть его в сторону.

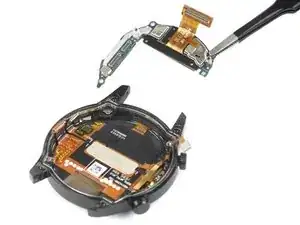

Снимите материнскую плату.
