Opening Procedure
Используйте это руководство, чтобы снять заднюю панель вашего TicWatch Pro 3 GPS.
Вам потребуется заменяющий клей для повторного приклеивания задней панели при сборке устройства. Устройство будет функционировать нормально, но потеряет степень защиты от проникновения (IP).
Шаг 1

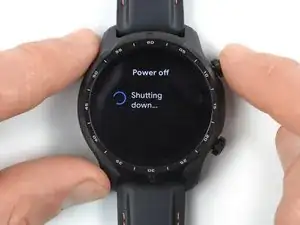

Перед началом ремонта снимите часы с зарядного устройства и выключите их.

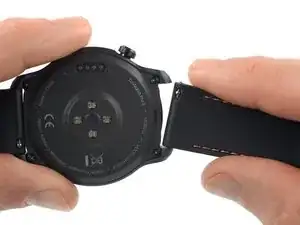

Снимите ремешок часов.
Шаг 2

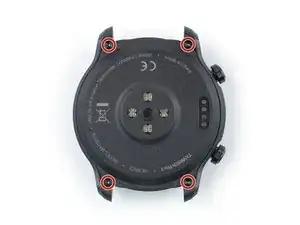

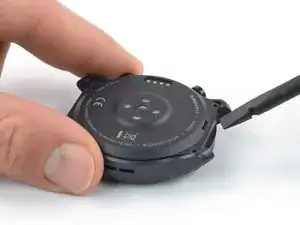

Используйте отвертку Torx T3, чтобы выкрутить четыре винта длиной 4,1 мм, крепящие заднюю панель.
Шаг 3
Приложите разогретый iOpener к задней стороне часов на 5 минут, чтобы размягчить клей под панелью.
Можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть устройство.
Шаг 4

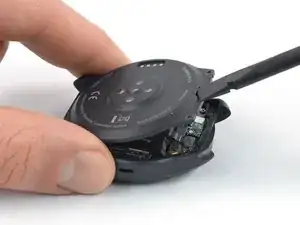

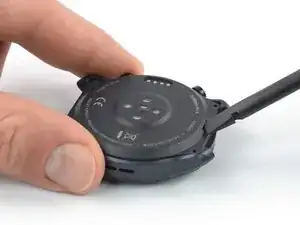

Вставьте плоский конец лопатки в отверстие микрофона на верхнем крае задней панели.
Подденьте вверх, чтобы ослабить заднюю панель. Возможно, потребуется приложить некоторое усилие.
Не пытайтесь сразу полностью снять заднюю панель. Она всё ещё подключена к дочерней плате.

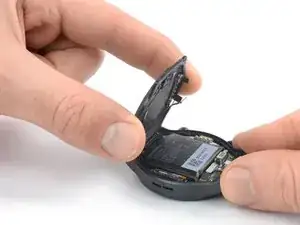

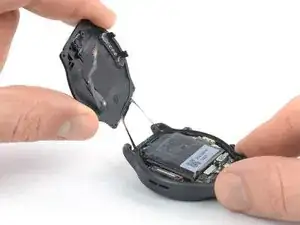

Откиньте заднюю панель под углом 45 градусов, чтобы получить доступ к кабелю сенсорного модуля.
Шаг 5

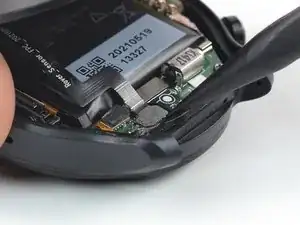

С помощью лопатки отсоедините кабель сенсорного модуля, поднимая разъём прямо вверх из его гнезда.
Для повторного подключения подобных защёлкивающихся разъёмов аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте по центру. При смещении разъёма контакты могут согнуться и получить необратимое повреждение.
Шаг 6

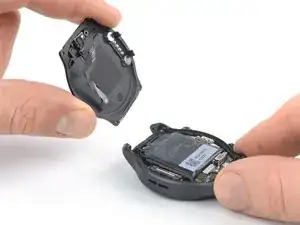

Снимите заднюю панель.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
При сборке нанесите новый клей там, где это необходимо, после очистки соответствующих мест изопропиловым спиртом (>90%).
Отнесите электронные отходы на переработку на предприятие с сертификатом R2 или e-Stewards.
Ремонт не удался? Попробуйте базовую диагностику или обратитесь за помощью к сообществу ответов по TicWatch Pro 3.
