Замена дочерней платы TicWatch Pro 3 GPS

Перед началом ремонта снимите часы с зарядного устройства и полностью отключите питание.

Снимите ремешок часов.

Используйте отвертку Torx T3, чтобы выкрутить четыре винта длиной 4,1 мм, крепящие заднюю крышку.

Приложите нагретый iOpener к задней части часов на 5 минут, чтобы ослабить клей под крышкой.

Можно также использовать фен, тепловую пушку или горячую пластину, но будьте осторожны и не перегрейте устройство.

Вставьте плоский конец лопатки в отверстие микрофона на верхнем крае задней крышки.

Подденьте вверх, чтобы ослабить узел задней крышки. Возможно потребуется некоторое усилие.

Не пытайтесь полностью снять узел задней крышки пока — он всё ещё соединён с дочерней платой.

Откиньте узел задней крышки на 45 градусов, чтобы получить доступ к кабелю датчика.

Используйте лопатку, чтобы отключить кабель узла датчика, поддев разъём прямо вверх от его гнезда.

Чтобы повторно подключить такие защёлкивающиеся разъёмы, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте посередине. При неправильном совмещении контакты могут согнуться, что приведёт к необратимому повреждению.

Снимите узел задней крышки.

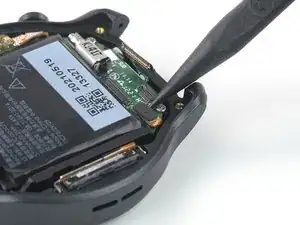

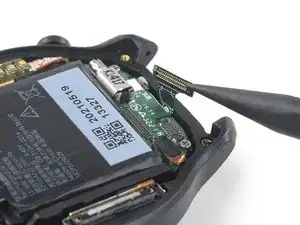

Используйте лопатку, чтобы отключить соединительный кабель, поддев разъём прямо вверх от его гнезда.

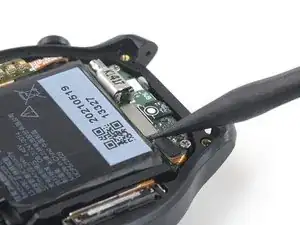

Используйте лопатку, чтобы отключить кабель микрофона, поддев разъём прямо вверх от его гнезда.

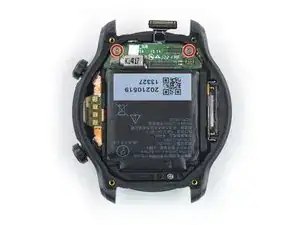

Используйте крестовую отвертку, чтобы выкрутить два винта длиной 4,1 мм, крепящие дочернюю плату.

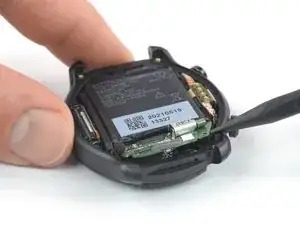

Вставьте остриё лопатки между корпусом часов и краем дочерней платы.

Подденьте вверх, чтобы ослабить дочернюю плату.

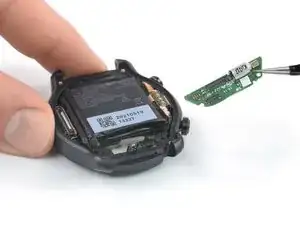

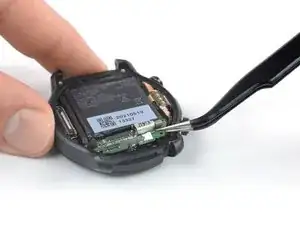

С помощью пинцета извлеките дочернюю плату.
