Замена аккумулятора TicWatchPro
Используйте это руководство, чтобы заменить изношенный или неисправный аккумулятор в вашем TicWatchPro.
Если аккумулятор вздут, примите соответствующие меры предосторожности. Для вашей безопасности разрядите аккумулятор ниже 25% перед разборкой часов. Это снижает риск опасного теплового инцидента, если аккумулятор случайно будет повреждён во время ремонта.
Вам потребуется новый клей для повторного крепления аккумулятора при сборке устройства.
Шаг 1
Перед началом ремонта снимите часы с зарядного устройства и выключите их.

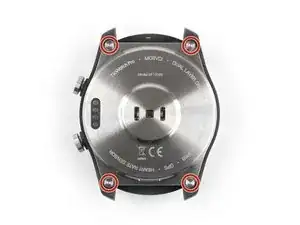

Удалите четыре винта Torx T3 длиной 3,9 мм.
В зависимости от состояния отвёртки бит Torx T4 может подойти лучше.
Не пытайтесь пока отделять заднюю крышку. Она всё ещё подключена к сборке часов.
Шаг 2
Будьте осторожны, чтобы не растянуть гибкий кабель датчика во время этой операции.

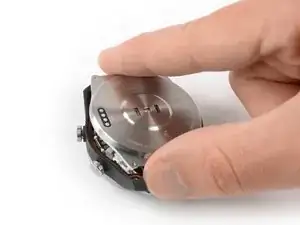

Осторожно приподнимите заднюю крышку со стороны заводной головки и откиньте её вверх.
Шаг 3

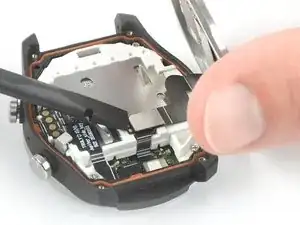

Используйте плоский конец лопатки, чтобы поддеть и отсоединить гибкий кабель датчика.
Шаг 4

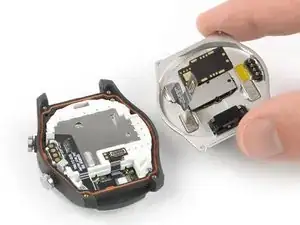

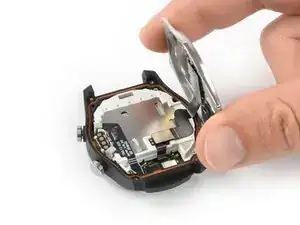

Снимите заднюю крышку.
Шаг 5

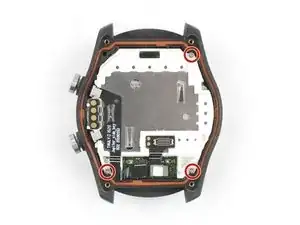

Удалите три винта Phillips #00 длиной 3,7 мм.
Шаг 6

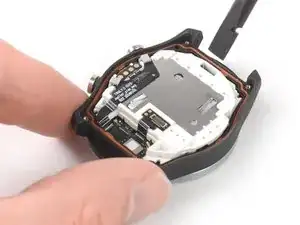

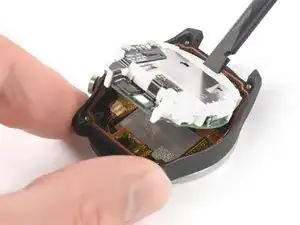

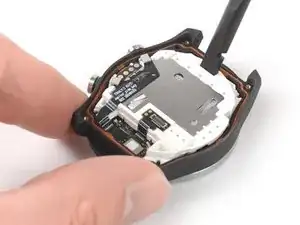

Вставьте плоский конец лопатки в выемку в верхней части белой пластиковой рамки.
Используйте лопатку как рычаг и подденьте основную сборку.
Не пытайтесь пока полностью удалить основную сборку — она всё ещё соединена с корпусом часов.
Шаг 7

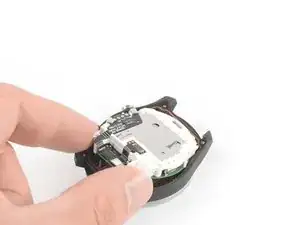

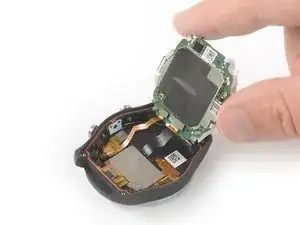

Осторожно приподнимите свободный край основной сборки и откиньте её под углом примерно 100 градусов.
Будьте осторожны, чтобы не растянуть гибкие кабели дисплея и датчика во время этой операции.
Шаг 8

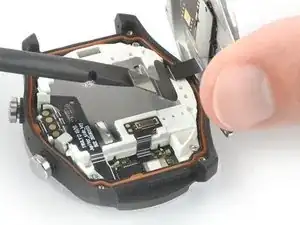

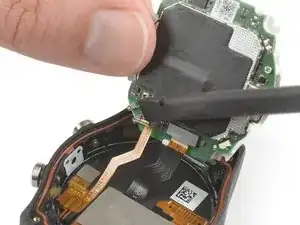

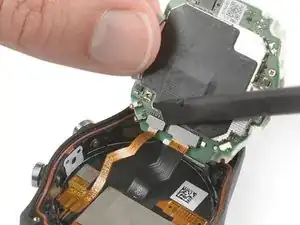

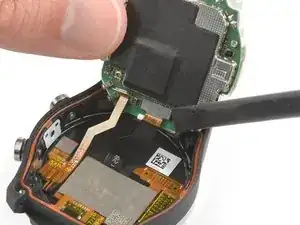

Используйте плоский конец лопатки, чтобы поддеть и отсоединить гибкий кабель датчика от основной сборки.
Шаг 9

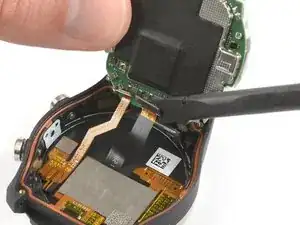

Используйте плоский конец лопатки, чтобы поддеть и отсоединить гибкий кабель дисплея от основной сборки.
Шаг 10

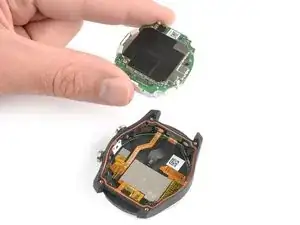

Снимите основную сборку.
Шаг 11

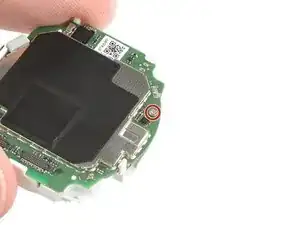

С помощью крестообразной отвёртки удалите винт, удерживающий плату.
Шаг 12
Плата прочно зажата маленькими хрупкими пластиковыми защёлками. Будьте очень осторожны при поддевании в следующей процедуре.

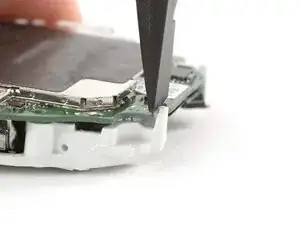

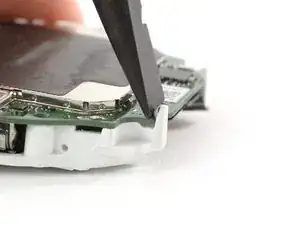

Используйте плоский конец лопатки или ноготь, чтобы осторожно отогнуть пластиковые защёлки по бокам платы, чтобы освободить плату.
Повторите эту процедуру для всех пластиковых защёлок вокруг платы.
Обратите внимание, что защёлки также находятся под резиновыми накладками, закрывающими две боковые кнопки.
Не пытайтесь пока полностью снять плату. Она всё ещё подключена к аккумулятору.
Шаг 13

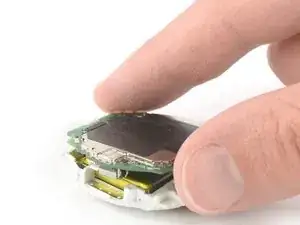

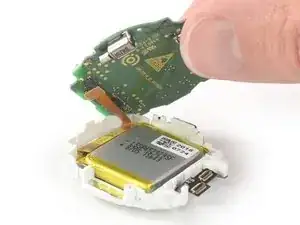

Осторожно приподнимите сборку платы, чтобы освободить её от оставшихся пластиковых защёлок.
Не пытайтесь пока полностью снять плату. Она всё ещё подключена к аккумулятору.
Шаг 14

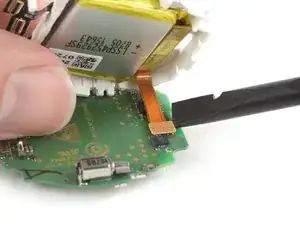

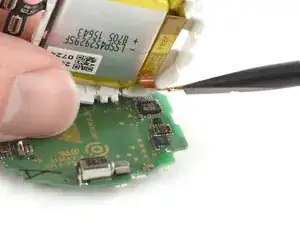

Используйте плоский конец лопатки, чтобы поддеть и отсоединить гибкий кабель аккумулятора от платы.
Шаг 15

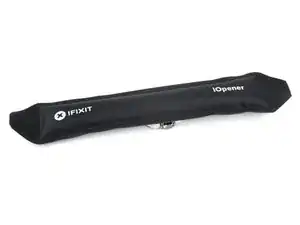

Приложите подогретый iOpener к задней части белой пластиковой рамки как минимум на две минуты, чтобы ослабить клей под аккумулятором.
Шаг 16

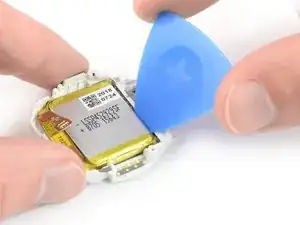

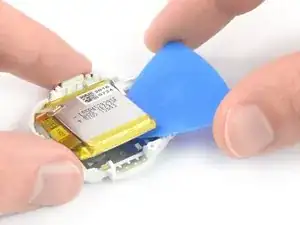

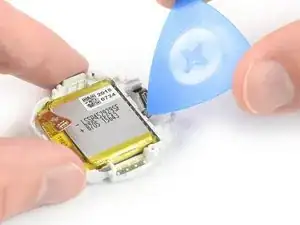

Вставьте пластиковую лопатку в зазор между белой пластиковой рамкой и аккумулятором.
Используйте лопатку, чтобы поддеть аккумулятор и вынуть его из посадочного гнезда.
Шаг 17

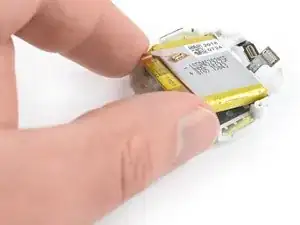

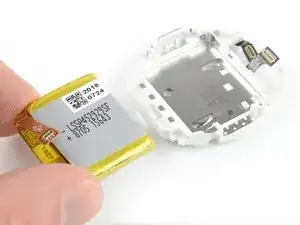

Удалите аккумулятор.
Не устанавливайте повторно повреждённый или деформированный аккумулятор, так как это представляет собой потенциальную опасность.
Заключение
Если возможно, включите устройство и проверьте ремонт до установки нового клея и повторного герметизирования.
Закрепите новую батарею с помощью заранее вырезанного клея или двусторонней клейкой ленты. Чтобы правильно её расположить, нанесите новый клей в приборе в тех местах, где находился старый клей, а не прямо на батарею. Плотно приожмите новую батарею на место.
Для сборки устройства следуйте этим инструкциям в обратном порядке. Наносите новый клей там, где это необходимо, после очистки соответствующих участков изопропиловым спиртом (>90%).
Для оптимальной работы калибруйте только что установленную батарею: зарядите её до 100% и продолжайте зарядку как минимум ещё 2 часа. Затем используйте устройство до его отключения из‑за низкого заряда. Наконец, зарядите его непрерывно до 100%.
Отнесите электронные отходы в перерабатывающую организацию с сертификатом R2 или e‑Stewards.
Ремонт прошёл не так, как планировалось? Попробуйте простую диагностику или задайте вопрос нашему сообществу Answers за помощью.
