Замена аккумулятора TicWatch Pro 3 GPS

Перед началом ремонта снимите часы с зарядного устройства и выключите их.

Снимите ремешок часов.

Используйте отвертку Torx T3, чтобы выкрутить четыре винта длиной 4,1 мм, удерживающие заднюю крышку.

Приложите нагретый iOpener к задней стороне часов на 5 минут, чтобы ослабить клей под ним.

Также можно использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны, чтобы не перегреть устройство.

Вставьте плоский конец лопатки в отверстие микрофона на верхнем крае задней крышки.

Подденьте вверх, чтобы ослабить узел задней крышки. Для этого может потребоваться сила.

Не пытайтесь полностью снять узел задней крышки пока что. Он всё ещё соединён с дочерней платой.

Поверните узел задней крышки на 45 градусов, чтобы получить доступ к кабелю сенсорного узла.

С помощью лопатки отсоедините кабель сенсорного узла, поддев разъём прямо вверх из его гнезда.

Чтобы снова подсоединить нажимные разъёмы вроде этого, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте посередине. Если разъём будет смещён, контакты могут погнуться, что приведёт к необратимому повреждению.

Снимите узел задней крышки.

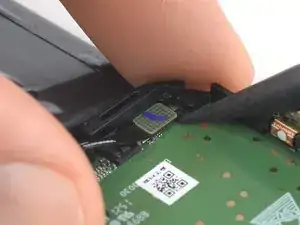

С помощью лопатки отсоедините кабель микрофона, поддев разъём прямо вверх из его гнезда.

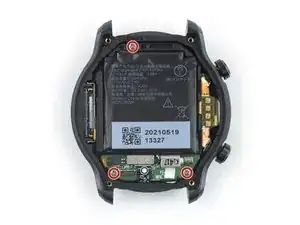

Используйте крестообразную отвертку, чтобы выкрутить три винта длиной 4,1 мм, удерживающие основной модуль.

Вставьте кончик лопатки между правым краем основного модуля и рамкой часов.

Подденьте вверх, чтобы ослабить основной модуль.

Не пытайтесь полностью вынуть основной модуль пока что. Он всё ещё соединён с экраном.

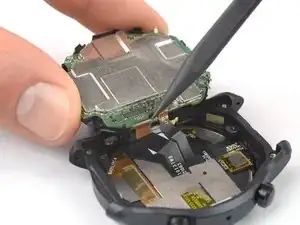

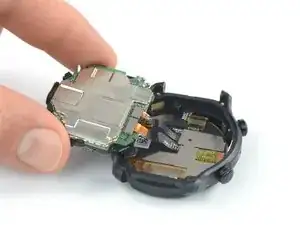

Осторожно откройте основной модуль, как обложку книги.

Избегайте натяжения или разрыва кабелей дисплея внизу основного модуля.

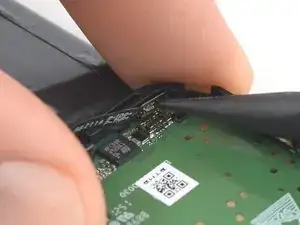

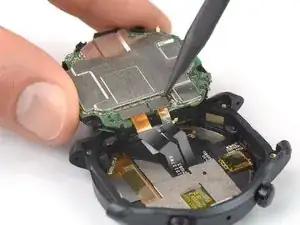

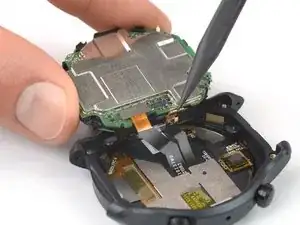

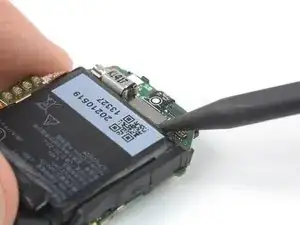

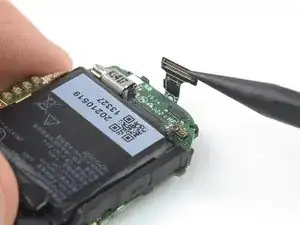

С помощью лопатки отсоедините кабели экрана и дигитайзера, поддев разъёмы прямо вверх из их гнезд.

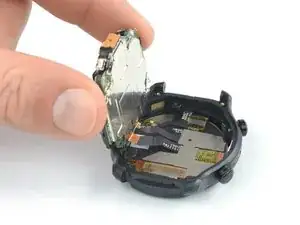

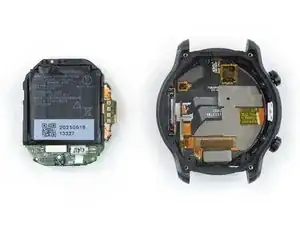

Снимите основной модуль.

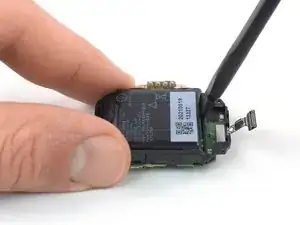

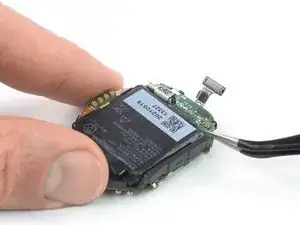

С помощью лопатки отсоедините промежуточный кабель, поддев разъём прямо вверх из его гнезда.

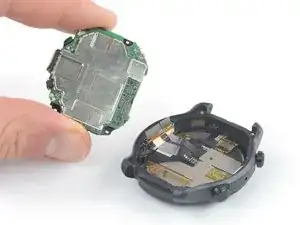

Используйте пинцет, чтобы вынуть дочернюю плату.

Аккумулятор закреплён лёгким клеевым слоем.

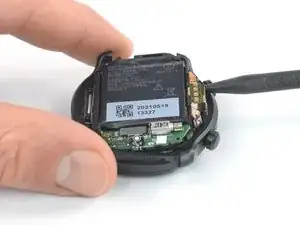

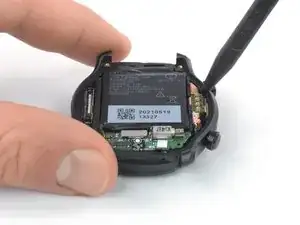

Вставьте плоский конец лопатки между нижним краем аккумулятора и средней рамой.

Осторожно: не прокалывайте и не гните аккумулятор инструментом — проколотый или согнутый аккумулятор может протекать опасными химикатами или вызвать пожар.

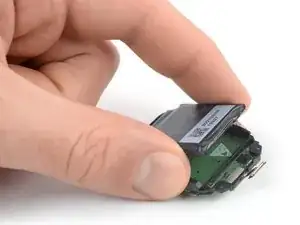

Подденьте вверх, чтобы ослабить аккумулятор.

Если сложно поддеть аккумулятор, приложите нагретый iOpener к материнской плате, чтобы ослабить клей под ней. Не прикладывайте iOpener непосредственно к аккумулятору.

Не пытайтесь полностью вынуть аккумулятор пока что. Он всё ещё соединён с материнской платой.

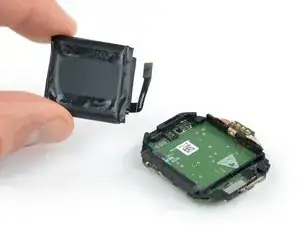

Осторожно переложите аккумулятор, чтобы получить доступ к разъёму кабеля аккумулятора.

Избегайте натяжения или разрыва кабеля аккумулятора.

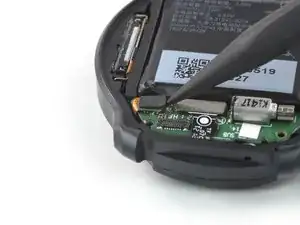

С помощью лопатки отсоедините кабель аккумулятора, поддев разъём прямо вверх из его гнезда.

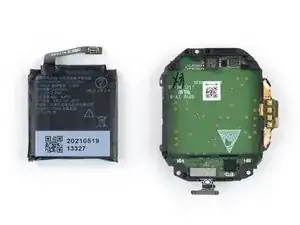

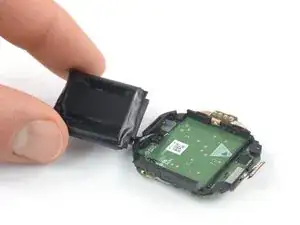

Удалите аккумулятор.

Не устанавливайте повторно повреждённый или деформированный аккумулятор — это представляет опасность.

Зафиксируйте новый аккумулятор с помощью заранее вырезанного клеевого слоя или двухсторонней клейкой ленты. Чтобы правильно его расположить, приклейте новый клей внутри устройства в тех местах, где находился старый клей, а не непосредственно на аккумулятор. Плотно прижмите новый аккумулятор на место.
