Разборка TicWatch Pro 5

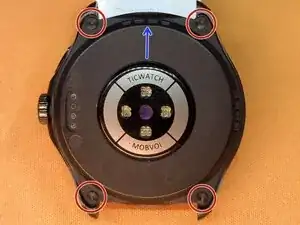

На задней стороне часов находятся четыре винта T4, которые необходимо выкрутить, чтобы разделить две половины корпуса (Обведено на фото). Вокруг винтов может оставаться немного силиконовой прокладки, которую стоит очистить для облегчения последующей установки.

Хотя конструкция предполагает использование T4, мне было удобнее работать с T3.

После снятия винтов нужно разъединить верхнюю и нижнюю части. Между ними находится силиконовая прокладка/уплотнение. Мне удалось воспользоваться лезвием художественного ножа в небольшом зазоре в верхней части часов, ближе к четырём отверстиям (Стрелка на фото).

Это, по-видимому, самое безопасное начальное место, поскольку сенсор, который вы скорее всего заденете при соскальзывании через прокладку, защищён металлическим корпусом.

По мере образования зазора вставьте ещё один плоский рычаг в щель, чтобы работать ими вдвоём по кругу, аккуратно разрезая или отрывая прокладку/уплотнение.

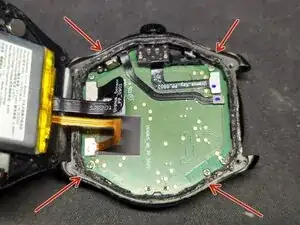

Есть четыре пластиковых защёлки, которые дополнительно фиксируют верхнюю и нижнюю части без винтов.

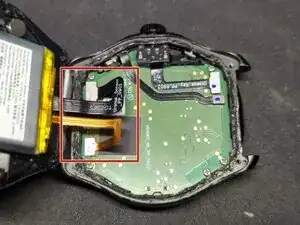

После открытия часов вы увидите два ленточных кабеля, соединяющие верхнюю и нижнюю части корпуса (красный квадрат).

Плоским инструментом аккуратно отсоедините кабели от верхней части часов.

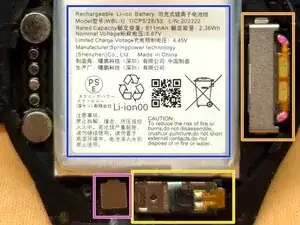

Детали на нижней половине часов, которые я смог идентифицировать.

Аккумулятор: Зафиксирован двухсторонним скотчем. (В центре часов, синий квадрат).

Динамик: Дополнительные подробности в шаге 3. (Правая кромка, оранжевый квадрат).

Датчик шагов/педометра: Подключён через чёрный ленточный кабель. (Правая сторона нижней кромки, жёлтый квадрат.)

Неизвестный датчик: Возможно, небольшой датчик приближения или давления, но я не уверен. Он подключён к чёрному ленточному кабелю. (Левая сторона нижней кромки, розовый квадрат.)

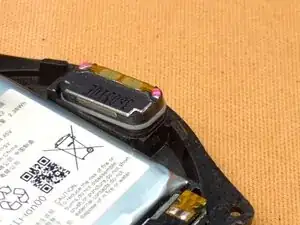

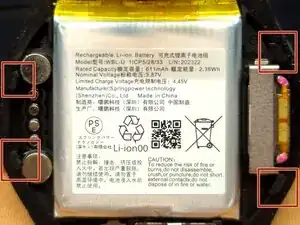

Динамик удерживается металлической скобой, которую необходимо отогнуть наружу для снятия.

Извлечение динамика потребует усилий из‑за уплотнения вокруг него. Мне удалось вынуть его, аккуратно поддев противоположные края и медленно покачивая.

Снизу динамика находится чёрная прокладка и сетка, защищающая излучатель. Я использовал зубную щётку, чтобы аккуратно удалить грязь и мусор.

Динамик: Вставьте его обратно в отверстие так, чтобы два контактных вывода были на внешней кромке, и защёлкните металлическую скобу на место.

Ленточные кабели: Совмещение разъёмов может быть немного сложным; мне было удобнее слегка отогнуть разъёмы от аккумулятора и отрегулировать угол разъёмов. (См. первое изображение)

Прокладка \ Уплотнение: Это критически важная часть сборки, так как она защищает внутренние компоненты от воды и влаги.

С помощью зубочистки нанесите тонкую полоску RTV-силикона вокруг кромки часов.

Нанесение силикона под ленточные кабели будет самым сложным моментом. Я отложил эту часть на конец и держал нижнюю половину часов над другой, готовую установить её сразу после завершения.

Я поместил каплю силикона размером с горошину на стикер. Затем, катая кончик зубочистки в ней, я получал небольшое количество, которое было легко нанести с относительно хорошей точностью.

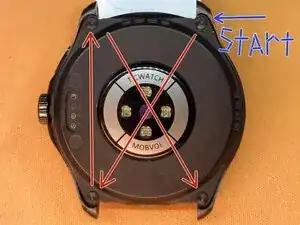

После установки уплотнения верхняя и нижняя части должны мягко защёлкнуться. При вкручивании винтов затягивайте их в крестовом порядке и не затягивайте чрезмерно.
