Замена материнской платы TicWatch Pro 3 GPS

Перед началом ремонта отключите часы от зарядного устройства и полностью выключите их.

Снимите ремешок с часов.

Используйте отвёртку Torx T3, чтобы вынуть четыре винта длиной 4,1 мм, фиксирующие заднюю крышку.

Приложите подогретый iOpener к задней стороне часов на 5 минут, чтобы ослабить клей под крышкой.

Можно также использовать фен, тепловую пушку или нагревательную плиту, но избегайте перегрева устройства.

Вставьте плоский конец лопатки в отверстие микрофона на верхнем крае задней крышки.

Подденьте крышку вверх, чтобы ослабить её. Это может потребовать некоторой силы.

Не пытайтесь полностью снять заднюю крышку пока. Она всё ещё соединена с дочерней платой.

Откиньте заднюю крышку на 45 градусов, чтобы получить доступ к кабелю датчика.

Используйте лопатку, чтобы отсоединить кабель датчиков, аккуратно поддев разъём прямо вверх из гнезда.

Для повторного подключения нажимных разъёмов, подобных этому, аккуратно выровняйте и нажмите на одну сторону до щелчка, затем повторите на другой стороне. Не нажимайте в середине. При смещении разъёма контакты могут погнуться, что приведёт к необратимому повреждению.

Снимите сборку задней крышки.

Используйте лопатку, чтобы отсоединить кабель микрофона, поддев разъём прямо вверх из его гнезда.

Используйте крестовую отвёртку, чтобы вынуть три винта длиной 4,1 мм, фиксирующие основную сборку.

Вставьте острый конец лопатки между правым краем основной сборки и рамкой часов.

Подденьте вверх, чтобы ослабить основную сборку.

Не пытайтесь полностью снять основную сборку пока. Она всё ещё соединена с дисплеем.

Аккуратно откиньте основную сборку, как переднюю крышку книги.

Избегайте натяжения или разрыва кабелей дисплея в нижней части основной сборки.

Используйте лопатку, чтобы отсоединить кабели экрана и сенсора, поддев разъёмы прямо вверх из их гнёзд.

Снимите основную сборку.

Используйте лопатку, чтобы отсоединить межплатный кабель, поддев разъём прямо вверх из его гнезда.

Используйте пинцет, чтобы вынуть дочернюю плату.

Аккумулятор удерживается слабым клеевым слоем.

Вставьте плоский конец лопатки между нижним краем аккумулятора и средней рамой.

Будьте осторожны, чтобы не проколоть и не согнуть аккумулятор инструментом — проколотый или согнутый аккумулятор может протечь или загореться.

Подденьте вверх, чтобы ослабить аккумулятор.

Если трудно поддеть аккумулятор, поместите подогретый iOpener на материнскую плату, чтобы ослабить клей под ней. Не прикладывайте iOpener непосредственно на аккумулятор.

Не пытайтесь полностью вынуть аккумулятор пока. Он всё ещё соединён с материнской платой.

Аккуратно отогните аккумулятор, чтобы получить доступ к разъёму кабеля аккумулятора.

Избегайте натяжения или разрыва кабеля аккумулятора.

Используйте лопатку, чтобы отсоединить кабель батареи, поддев разъем строго вверх из его гнезда.

Снимите батарею.

Не устанавливайте повторно повреждённую или деформированную батарею — это представляет опасность.

Зафиксируйте новую батарею с помощью заранее вырезанного клеевого слоя или двусторонней клейкой ленты. Чтобы правильно её разместить, нанесите новый клей внутри корпуса в тех местах, где находился старый клей, а не непосредственно на батарею. Плотно прижмите новую батарею на место.

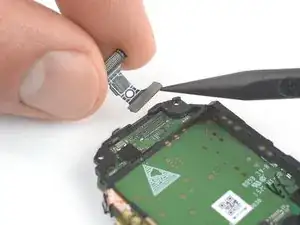

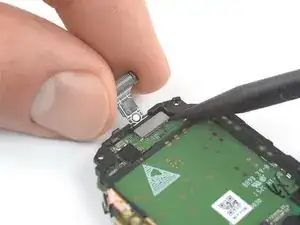

Используйте лопатку, чтобы отсоединить межсоединительный кабель, поддев разъем строго вверх из его гнезда.

Снимите межсоединительный кабель.

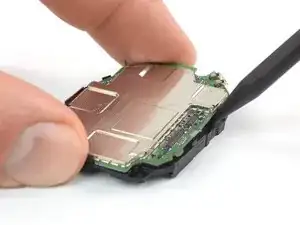

Вставьте наконечник лопатки между средней рамой и платой.

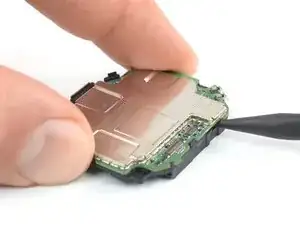

Подденьте вверх, чтобы ослабить плату.

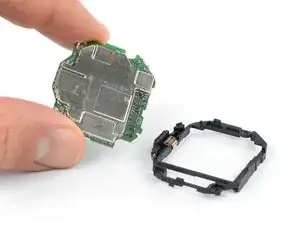

Снимите плату.
