Замена батареи Apple Watch Series 7

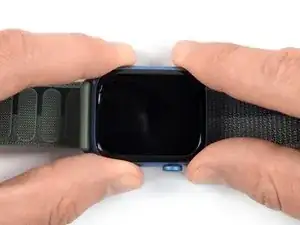

Перед началом ремонта снимите часы с зарядного устройства и выключите их.

Если сенсорный экран повреждён и вы не можете выключить часы, используйте этот альтернативный метод для выключения.

Поскольку зазор между экраном и корпусом часов очень тонкий, для разделения их потребуется iFlex.

Защитите пальцы: держите их полностью в стороне от кромки iFlex. При сомнении наденьте на свободную руку толстую перчатку, например кожаную рабочую или садовую перчатку.

Будьте осторожны, не прикладывайте чрезмерного давления, так как iFlex может соскользнуть и порезать вас или повредить часы.

Наденьте защитные очки. Если процедура открытия выполнена неправильно или с чрезмерным давлением, стекло может треснуть и разлететься на мелкие осколки.

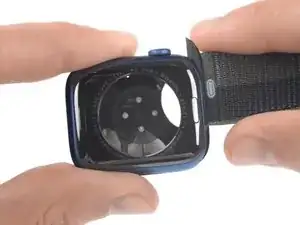

При необходимости снимите или установите ремешок часов, чтобы получить лучший контроль при ремонте.

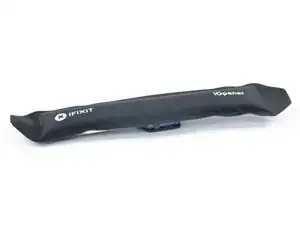

Подготовьте iOpener и приложите его к экрану как минимум на две минуты, чтобы размягчить клей под ним.

Можно также использовать фен, тепловую пушку или плиту, но будьте осторожны, чтобы не перегреть часы — дисплей и внутренняя батарея чувствительны к нагреву.

Возможно, придётся повторно нагревать iOpener и повторять процедуру несколько раз, пока клей дисплея не размягчится.

Не беритесь за кромки iFlex или подобных металлических инструментов — они очень острые. Рассмотрите возможность надеть перчатки для защиты рук.

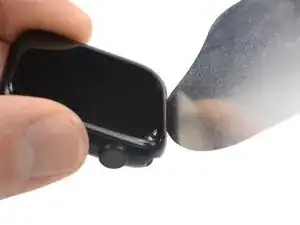

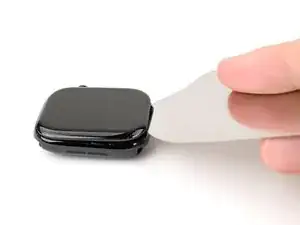

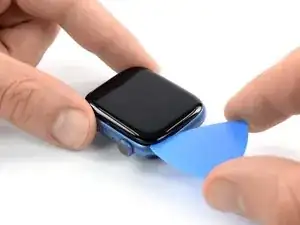

Вставьте iFlex под углом вниз между нижним краем экрана и рамкой.

Дисплей Apple Watch Series 7 имеет пластиковую рамку на тыльной стороне. Если вы планируете повторно использовать дисплей, избегайте чрезмерного давления iFlex, иначе вы можете отделить рамку от экрана.

Поддевание экрана может потребовать нескольких попыток. Если возникают трудности, нагрейте сильнее и попробуйте снова.

Одной рукой надавите на рамку часов, чтобы зафиксировать их на месте.

Свободной рукой держите iFlex и подайте край вверх, чтобы он стал более жёстким.

iFlex должен быть немного в форме «U».

Подденьте экран настолько, чтобы iFlex сам мог лежать ровно.

iFlex не нужно вставлять глубоко, так как он может повредить шлейфы экрана вблизи нижнего правого угла часов.

Оставьте iFlex под экраном.

Не вставляйте лезвие больше, чем на 3 мм под экран при разделении клея — вы рискуете повредить внутренности часов.

Держите iFlex ровно, чтобы сохранить зазор между экраном и рамкой при вставке монтажной лопатки.

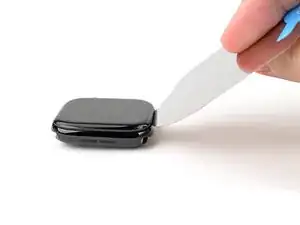

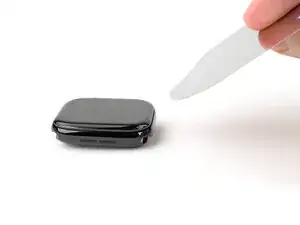

Вставьте монтажную лопаточку между экраном и iFlex.

Удалите iFlex.

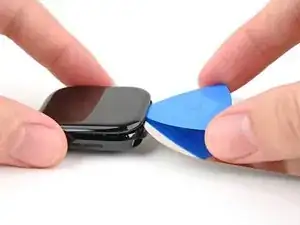

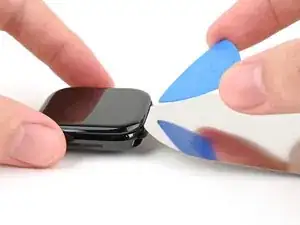

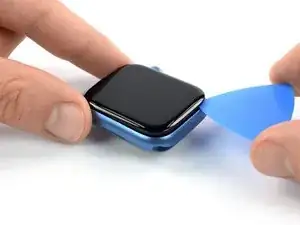

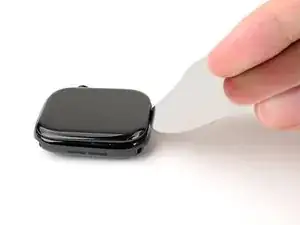

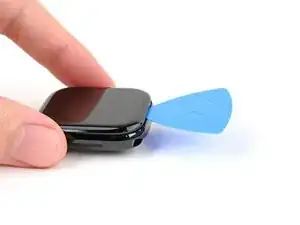

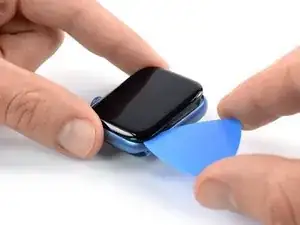

Проведите монтажной лопаткой вокруг нижнего левого угла и вдоль левого края.

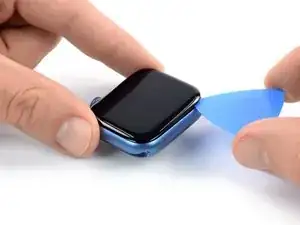

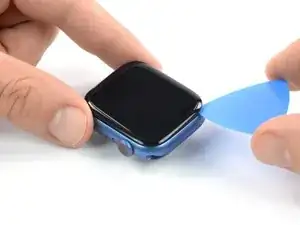

Проведите монтажной лопаткой вокруг угла и вдоль длинного края с противоположной стороны от короны, чтобы разрезать клей дисплея.

Проведите монтажной лопаткой вокруг угла, чтобы разрезать оставшийся клей на коротком крае рядом с коронкой часов.

Не пытайтесь снять дисплей. Он всё ещё подключён к сборке часов.

Будьте осторожны, чтобы не напрячь шлейфы дисплея при откидывании его в сторону.

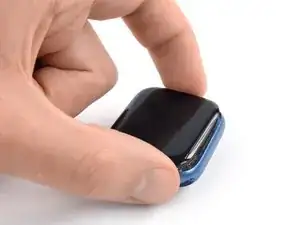

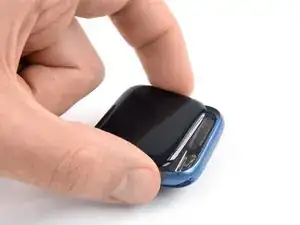

Поднимите дисплей и аккуратно потяните его в сторону коронки часов.

Откиньте дисплей в открытое вверх положение.

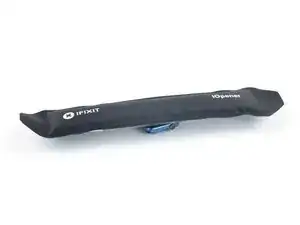

Подготовьте iOpener и приложите его к задней стороне ваших Apple Watch как минимум на две минуты, чтобы размягчить клей под батареей.

Можно также использовать фен, тепловую пушку или плиту, но будьте осторожны, чтобы не перегреть часы — дисплей и внутренняя батарея чувствительны к нагреву.

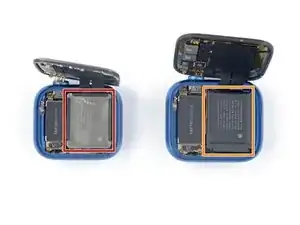

С этого момента процедура удаления аккумулятора для корпуса 41 мм слегка отличается от версии для корпуса 45 мм.

Если Вы заменяете аккумулятор в часах 41 мм, продолжайте с этого шага.

Если Вы заменяете аккумулятор в часах 45 мм, продолжайте с этого шага.

Следующие шесть шагов показывают, как извлечь аккумулятор из 41 мм Apple Watch Series 7.

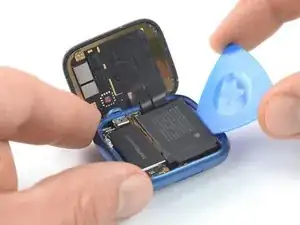

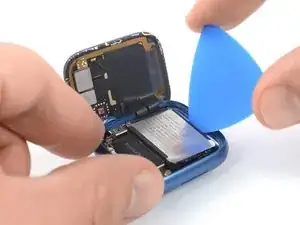

Вставьте медиатор между корпусом часов и длинным краем аккумулятора.

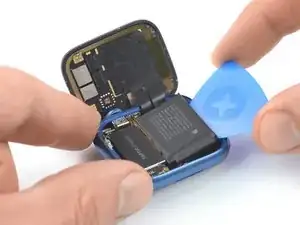

Прилагайте постоянное, ровное давление, чтобы медленно поддеть аккумулятор.

Будьте осторожны, чтобы не проколоть и не согнуть аккумулятор инструментом — проколотый или согнутый аккумулятор может протечь опасными химикатами или вызвать пожар.

Не пытайтесь извлечь аккумулятор полностью — он всё ещё подключён к плате.

Гибкий кабель аккумулятора достаточно длинный, чтобы можно было вынести аккумулятор за пределы корпуса часов, но избегайте сильного растяжения или резкого сгибания кабеля при подъёме аккумулятора из гнезда.

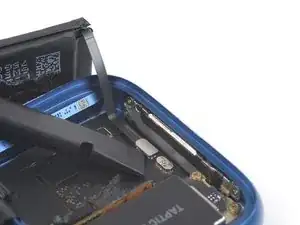

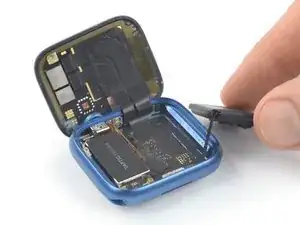

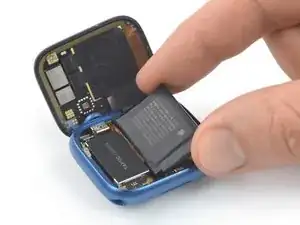

Осторожно поднимите и отведите аккумулятор из его гнезда и поместите рядом с корпусом часов.

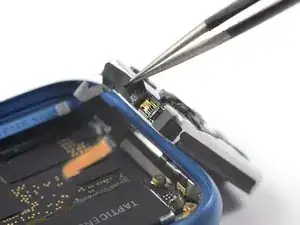

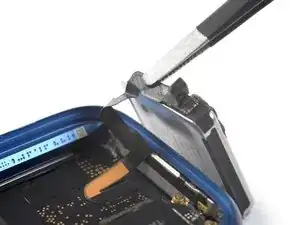

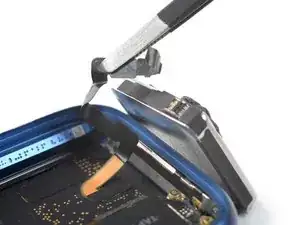

Используйте пинцет, чтобы отлупить чёрную защитную ленту с ZIF-разъёма.

Убедитесь, что снимаете ленту только с разъёма, но не удаляете её полностью. В противном случае придётся заменить ленту при сборке.

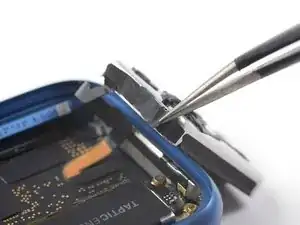

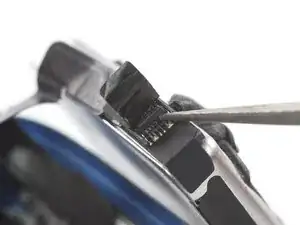

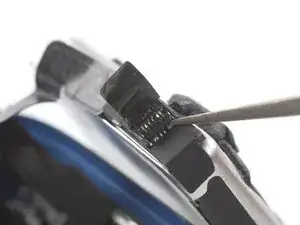

Используйте одну сторону пинцета или острый конец лопатки, чтобы приподнять фиксирующую планку ZIF-разъёма, удерживающую кабель аккумулятора.

Используйте пинцет, чтобы вытащить кабель аккумулятора из ZIF-разъёма аккумулятора.

При сборке убедитесь, что вставили кабель полностью обратно в ZIF-разъём перед запиранием. Наклейте чёрную ленту поверх разъёма, чтобы зафиксировать кабель аккумулятора, или замените её на новую. В противном случае кабель аккумулятора может выскользнуть из разъёма и часы не включатся.

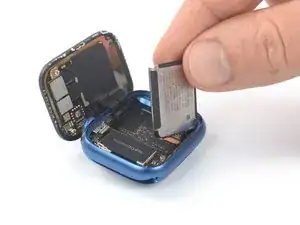

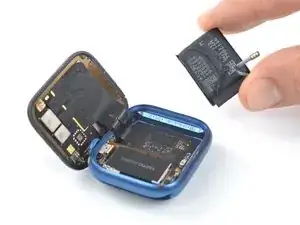

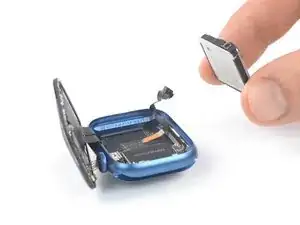

Извлеките аккумулятор.

Не используйте аккумулятор повторно, если он деформирован или повреждён, поскольку это представляет собой потенциальную опасность. Замените его на новый.

Если Вы собираетесь повторно использовать старый аккумулятор при сборке, можно повторно использовать существующий клей для фиксации аккумулятора.

Зафиксируйте новый аккумулятор готовой клейкой прокладкой или двусторонней клейкой лентой. Для правильного расположения нанесите новый клей в устройстве в тех местах, где находился старый клей, а не непосредственно на аккумулятор. Плотно прижмите новый аккумулятор на место.

Следующие шесть шагов показывают, как извлечь аккумулятор из 45 мм Apple Watch Series 7.

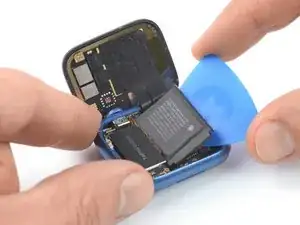

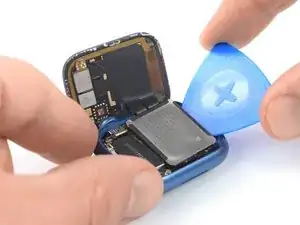

Вставьте медиатор между корпусом часов и длинным краем аккумулятора.

Прилагайте постоянное, ровное давление, чтобы медленно поддеть аккумулятор.

Будьте осторожны, чтобы не проколоть и не согнуть аккумулятор инструментом — проколотый или согнутый аккумулятор может протечь опасными химикатами или вызвать пожар.

Не пытайтесь извлечь аккумулятор полностью — он всё ещё подключён к плате.

Гибкий кабель аккумулятора достаточно длинный, чтобы можно было вынести аккумулятор за пределы корпуса часов, но избегайте сильного растяжения или резкого сгибания кабеля при подъёме аккумулятора из гнезда.

Осторожно поднимите и отведите аккумулятор из его гнезда и поместите рядом с корпусом часов.

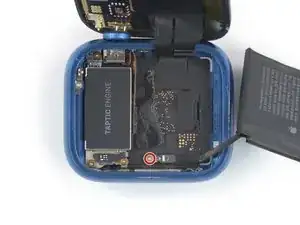

Используйте отвёртку Tri-Point Y000, чтобы удалить винт длиной 1.1 мм, фиксирующий кронштейн разъёма аккумулятора.

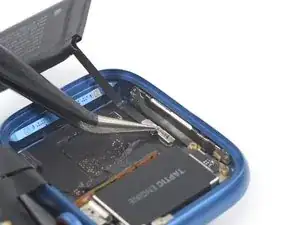

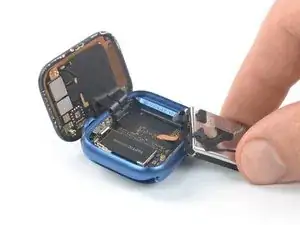

Используйте пинцет, чтобы снять кронштейн разъёма аккумулятора.

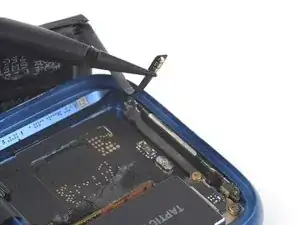

Используйте лопатку, чтобы отключить кабель аккумулятора, поддев разъём прямо вверх от его гнезда.

Извлеките аккумулятор.

Не используйте аккумулятор повторно, если он деформирован или повреждён, поскольку это представляет собой потенциальную опасность. Замените его на новый.

Если Вы повторно используете старый аккумулятор, можно повторно использовать существующий клей для фиксации аккумулятора при сборке.

Зафиксируйте новый аккумулятор готовой клейкой прокладкой или двусторонней клейкой лентой. Для правильного расположения нанесите новый клей в устройстве в тех местах, где находился старый клей, а не непосредственно на аккумулятор. Плотно прижмите новый аккумулятор на место.

При сборке нанесите новый клей там, где это необходимо, после очистки соответствующих участков изопропиловым спиртом (>90%).
