Замена аккумулятора Apple Watch Series 6

Перед началом ремонта снимите часы с зарядного устройства и выключите их.

Если сенсорный экран повреждён и вы не можете выключить часы, используйте этот альтернативный метод для отключения питания.

Поскольку зазор между экраном и корпусом часов очень тонкий, для разделения потребуется острый нож. Внимательно прочтите следующие предупреждения перед продолжением.

Защитите пальцы, полностью удерживая их в стороне от лезвия. При сомнении защитите свободную руку тяжёлой перчаткой, например кожаной рабочей перчаткой или садовой перчаткой.

Будьте осторожны и не применяйте слишком большое усилие, поскольку это может привести к соскальзыванию лезвия и порезу, либо к повреждению часов.

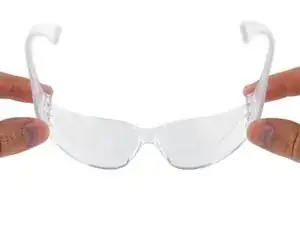

Наденьте защитные очки. Лезвие или стекло могут разбиться, разлетевшиеся осколки.

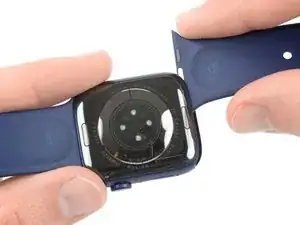

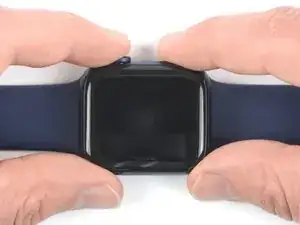

При необходимости снимите или наденьте ремешок, чтобы лучше контролировать часы во время ремонта.

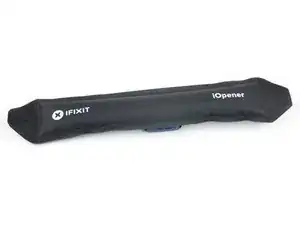

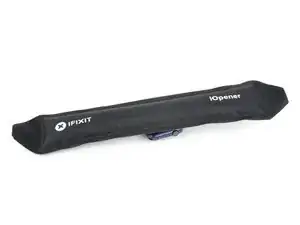

Подготовьте iOpener (или используйте фен или тепловую пушку) и нагрейте лицевую часть часов, чтобы размягчить клей дисплея.

Оставьте iOpener на часах как минимум на две минуты, чтобы полностью нагреть экран и размягчить клей, удерживающий его в корпусе.

Возможно, придётся повторно нагреть iOpener и повторить процедуру несколько раз, пока клей дисплея не размягчится.

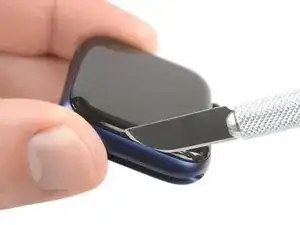

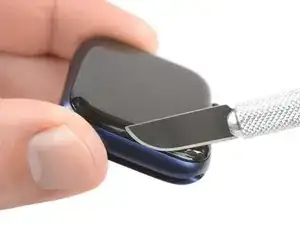

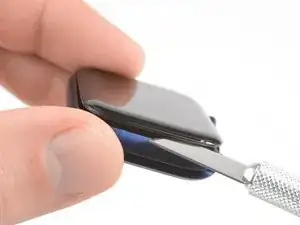

Вставьте край изогнутого лезвия в тонкий зазор между дисплеем и внешним корпусом. Начните с короткой стороны дисплея, самой удалённой от цифровой коронки.

Нажмите крепко перпендикулярно вниз в зазор.

После вставки наклоните лезвие, чтобы слегка отжать дисплей.

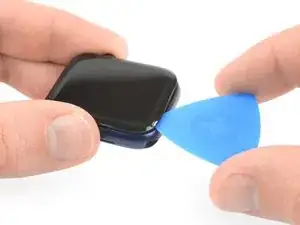

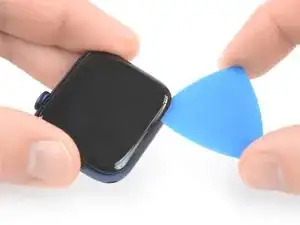

Вставьте пластину для вскрытия в образованный зазор.

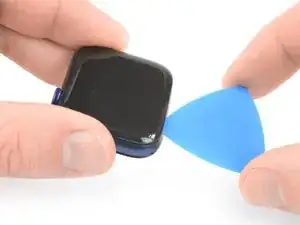

Проведите пластиной вдоль короткой стороны часов, чтобы разрезать клей.

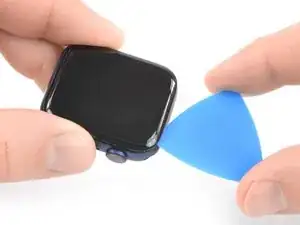

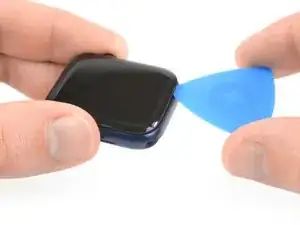

Проведите пластиной вокруг угла и вдоль длинной стороны с противоположной стороны от коронки, чтобы разрезать клей дисплея.

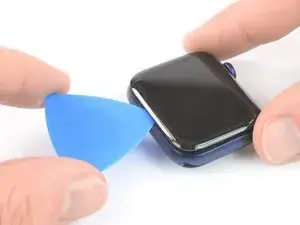

Проведите пластиной вокруг угла, чтобы разрезать оставшийся клей на короткой стороне часов рядом с коронкой.

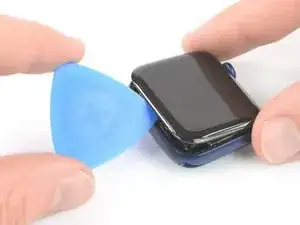

Положите часы на ровную поверхность и используйте пластину для вскрытия, чтобы перерезать оставшийся клей.

Старайтесь не резать рядом с коронкой, чтобы не повредить кабели дисплея. Если необходимо резать рядом с коронкой, не вставляйте пластину глубже, чем на 1/16 дюйма (~2 мм).

Просуньте пластину под противоположный край дисплея от коронки.

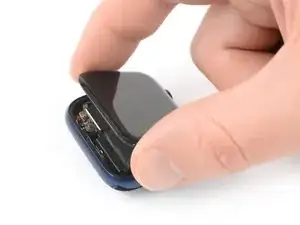

Поверните пластину, чтобы освободить дисплей от корпуса часов.

Не пытайтесь снять дисплей. Он всё ещё подключён к сборке часов.

Осторожно — не натягивайте кабели дисплея при откидывании экрана в сторону.

Поднимите дисплей и аккуратно потяните его в направлении коронки.

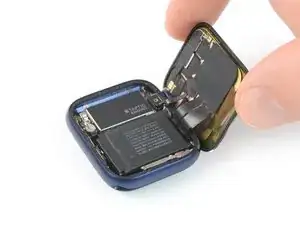

Откройте дисплей вверх.

Подготовьте iOpener (или используйте фен или тепловую пушку) и нагрейте заднюю сторону часов, чтобы размягчить клей аккумулятора. Оставьте iOpener на часах как минимум на две минуты.

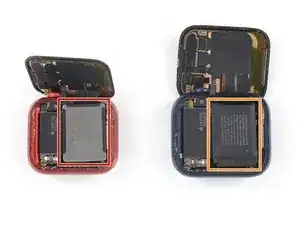

С этого момента процедура извлечения аккумулятора для 40 мм часов немного отличается от версии 44 мм.

Если вы заменяете аккумулятор в 40 мм часах, продолжайте с этого шага.

Если вы заменяете аккумулятор в 44 мм часах, продолжайте с этого шага.

Следующие четыре шага показывают, как извлечь аккумулятор из 40 мм Apple Watch Series 6.

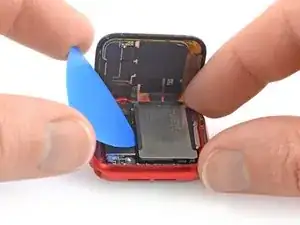

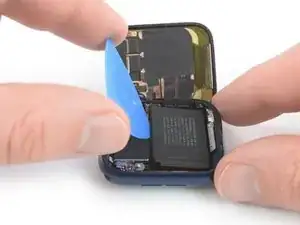

Вставьте пластину для вскрытия между аккумулятором и Taptic Engine.

Применяйте постоянное, равномерное давление, чтобы медленно поддеть аккумулятор, отделяя его от клея, фиксирующего его на основной плате.

Убедитесь, что вы не прокололи и не деформировали аккумулятор, так как при повреждении он может загореться и/или взорваться.

Не пытайтесь пока полностью извлечь аккумулятор. Он всё ещё подключён к сборке часов.

Шлейф батареи достаточно длинный, чтобы положить батарею за пределы корпуса часов, но избегайте натяжения шлейфа при поднятии батареи из её гнезда.

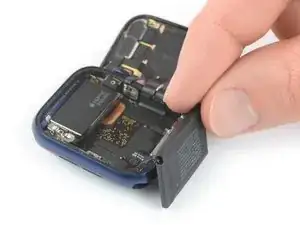

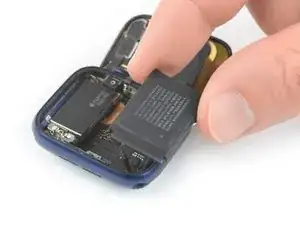

Аккуратно приподнимите и отведите батарею из её гнезда.

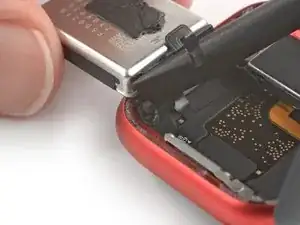

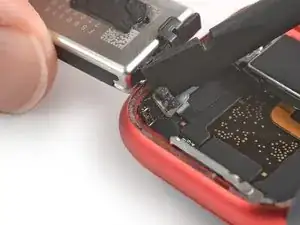

Используйте плоский конец лопатки, чтобы поддеть и отключить разъём батареи.

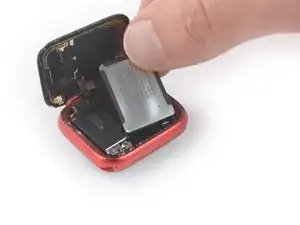

Снимите батарею.

Не устанавливайте повторно повреждённую или деформированную батарею — это потенциально опасно.

Если вы собираетесь повторно использовать старую батарею при сборке, можно сохранить существующий клей для фиксации батареи при повторной сборке.

В качестве альтернативы удалите старый клей с помощью изопропилового спирта высокой концентрации и безворсовой салфетки и используйте небольшой кусочек двусторонней ленты, например Tesa 61395, или каплю жидкого клея, например E6000.

Следующие четыре шага показывают, как извлечь батарею из Apple Watch Series 6 диаметром 44 мм.

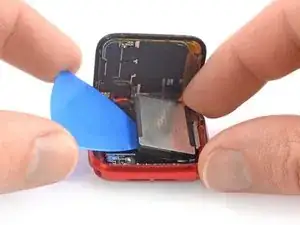

Вставьте медиатор между батареей и тактильным двигателем.

Прикладывайте постоянное, равномерное давление, чтобы медленно поддеть батарею, отделяя её от клея, фиксирующего её к плате.

Не прокалывайте и не деформируйте батарею — при повреждении она может воспламениться и/или взорваться.

Пока не пытайтесь полностью вынуть батарею. Она всё ещё соединена с узлом часов.

Шлейф батареи достаточно длинный, чтобы поместить батарею за пределы корпуса часов в ходе следующей процедуры, но избегайте натяжения шлейфа при подъёме батареи из её гнезда.

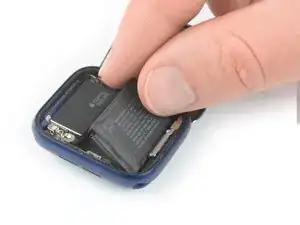

Аккуратно выньте батарею из гнезда и поместите её за пределы корпуса часов с противоположной стороны от тактильного двигателя.

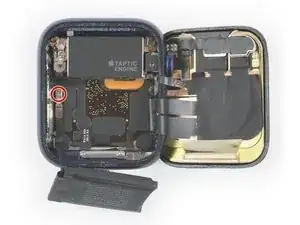

Удалите один трёхгранный винт Y000 длиной 1,2 мм.

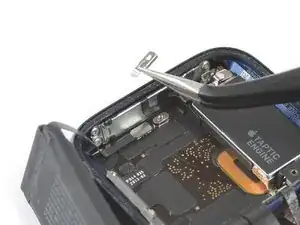

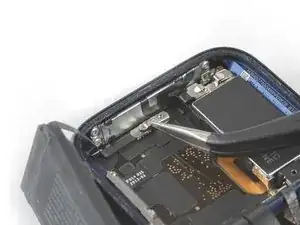

С помощью пинцета снимите металлический экран, закрывающий разъём батареи.

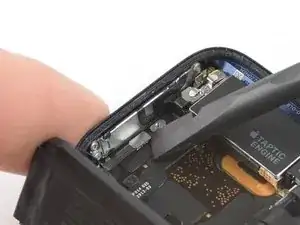

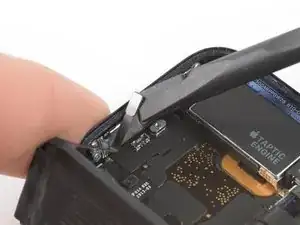

Используйте плоский конец лопатки, чтобы поддеть и отключить разъём батареи.

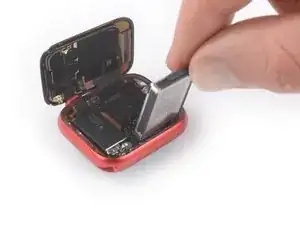

Снимите батарею.

Не устанавливайте повторно повреждённую или деформированную батарею — это потенциально опасно.

Если вы повторно используете старую батарею при сборке, можно сохранить существующий клей для фиксации батареи при повторной сборке.

В качестве альтернативы удалите старый клей с помощью изопропилового спирта высокой концентрации и безворсовой салфетки и используйте небольшой кусочек двусторонней ленты, например Tesa 61395, или каплю жидкого клея, например E6000.
