Снятие материнской платы Apple Watch SE
Это руководство продолжает после руководств по снятию батареи и экрана; используются все те же инструменты.
Шаг 1

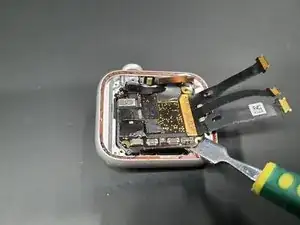

Открутите триугольный винт и снимите маленькую крышку.
Затем снимите эти два триугольных винта.
Шаг 2

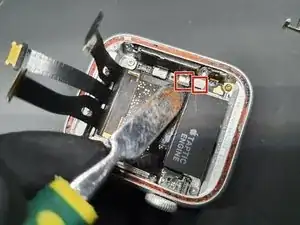

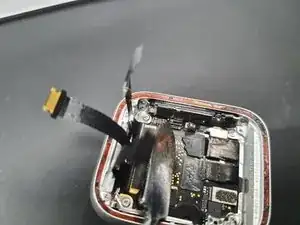

Разъедините оба выделенных разъема.

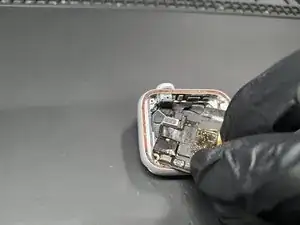

После этого Taptic-двигатель можно будет вынуть.

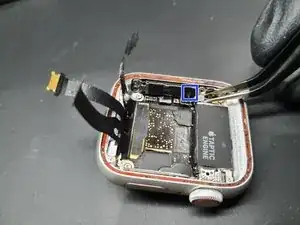

На кабеле Taptic-двигателя есть клейкая лента, отмеченная синим, которая приклеивает его к динамику.
Шаг 3

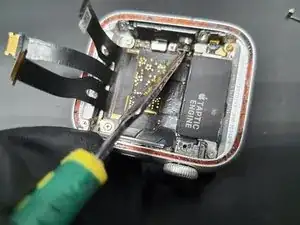

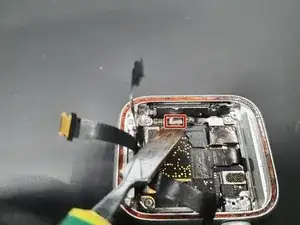

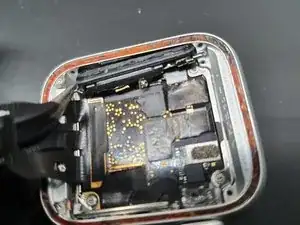

Отключите этот разъем.
Затем снимите эти 3 триугольных винта.
Шаг 4
Аккуратно извлеките динамик.
Там, где расположены мои пинцеты, кажется лучшим местом для поддевания динамика.
Шаг 5

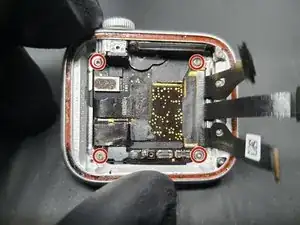

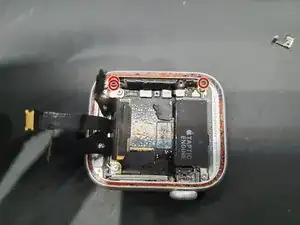

Здесь удаляются ещё 4 триугольных винта.

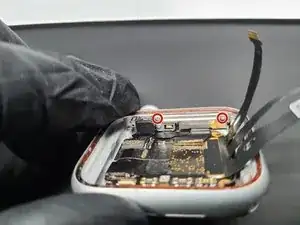

Осторожное оттягивание гибких кабелей экрана обнаруживает ещё 2 триугольных винта, которые нужно удалить.

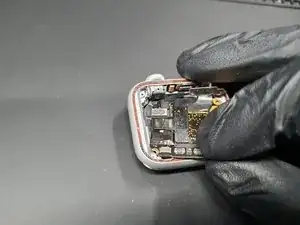

Затем кронштейны можно снять пинцетом.
Шаг 6

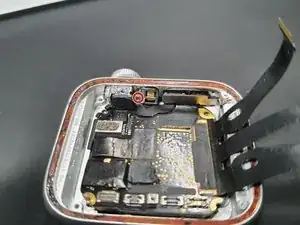

Удалите эти 2 триугольных винта.
После снятия первого кронштейна открутите следующий триугольный винт и снимите второй кронштейн.
Шаг 7

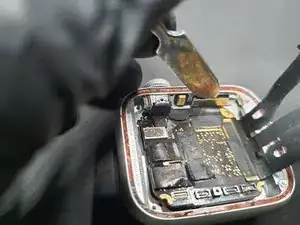

Отключите FPC кнопки питания.
Здесь у FPC два соединения. НЕ поддёргивайте посередине, так как он может согнуться.
Шаг 8

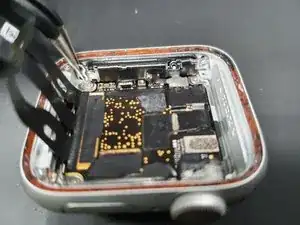

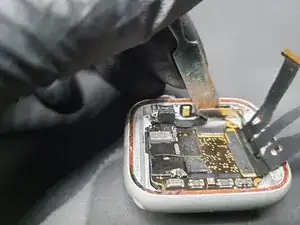

Начиная с правого нижнего угла, как показано здесь. Осторожно подденьте плату медиатором и приподнимите её.
Когда удастся ухватиться за плату, попробуйте тянуть вниз и вправо по часовой стрелке.
Выполняйте это движение медленно — под платой находится последний разъем.
Шаг 9
Когда плата приподнята, выделен последний разъем.
Отключите его — и всё готово!
Собирайте в обратном порядке.
Перевод руководства с ifixit.com
