Замена аккумулятора Apple Watch Series 9 (45 мм)

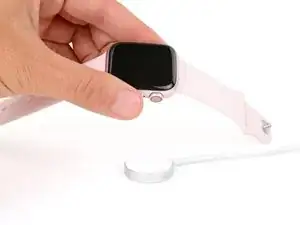

Перед началом ремонта снимите часы с зарядного устройства и полностью разрядите аккумулятор — часы должны выключиться из‑за низкого заряда. Заряженный литий‑ионный аккумулятор может загореться при повреждении.

Полная разрядка аккумулятора также предотвращает случайное включение часов при захвате во время ремонта.

В течение всего ремонта:

По мере необходимости присоединяйте и снимайте ремешки, чтобы получить лучший хват или зафиксировать часы.

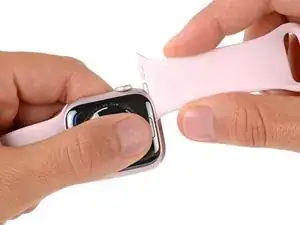

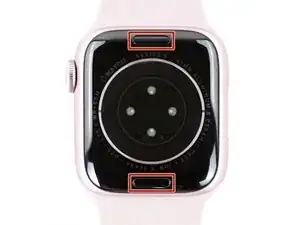

Чтобы снять ремешок, сильно нажмите на маленькую овальную кнопку на тыльной стороне часов и сдвиньте ремешок из паза.

Рассмотрите возможность размещения часов на мягкой поверхности, например на чистой ткани, чтобы зафиксировать их и предотвратить повреждения.

Если вставить слишком глубоко, медиатор для раскрытия может повредить часы. Выполните этот шаг, чтобы отметить медиатор и избежать повреждений.

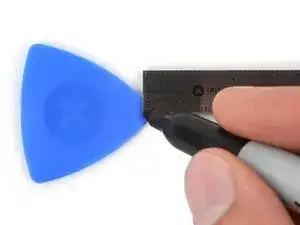

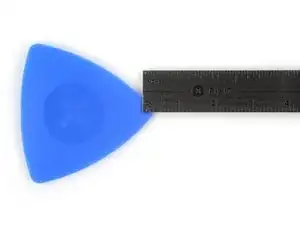

Отмерьте 3 мм от кончика и отметьте медиатор перманентным маркером.

Альтернативно можно приклеить монету к медиатору на расстоянии 3 мм от кончика.

Крепкий клей фиксирует по периметру экран к корпусу. Нагрев экрана размягчает клей, облегчая разделение.

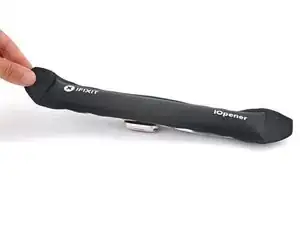

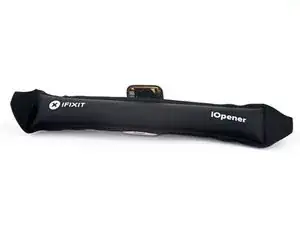

Нагрейте iOpener и положите его на экран на две минуты, чтобы размягчить клей.

В качестве альтернативы можно использовать фен или тепловую пушку — будьте осторожны: чрезмерный нагрев может повредить экран и/или аккумулятор.

Зазор между экраном и корпусом чрезвычайно мал. Вам понадобится тонкий инструмент, такой как iFlex, чтобы создать начальный зазор.

Не держите iFlex или подобные металлические инструменты за кромки — они очень острые. Рассмотрите возможность использования перчаток для защиты рук.

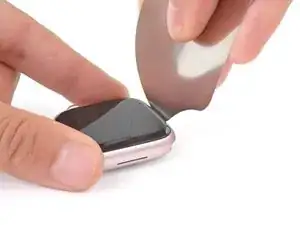

Вставьте iFlex под углом вниз между нижним краем экрана и корпусом.

Поддевание экрана может потребовать нескольких попыток. Если возникают трудности, примените больше тепла и попробуйте снова.

Одной рукой сильно прижмите корпус часов, чтобы зафиксировать их на месте.

Свободной рукой удерживайте iFlex и поджмите кромки, чтобы сделать его более жёстким.

iFlex должен быть слегка в форме "U".

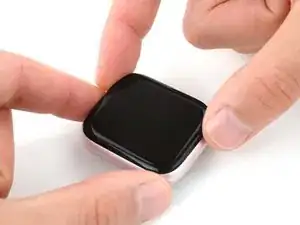

Подденьте экран достаточно, чтобы iFlex мог устойчиво лежать сам по себе.

iFlex не нужно вставлять глубоко, так как он может легко повредить кабели экрана вблизи правого нижнего угла часов.

Оставьте iFlex вставленным под экраном.

Не вставляйте медиатор глубже, чем на 3 мм под экран при отделении клея, иначе вы рискуете повредить внутренние компоненты часов.

Держите iFlex плоско, чтобы поддерживать зазор между экраном и корпусом при вставке медиатора.

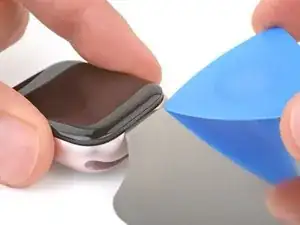

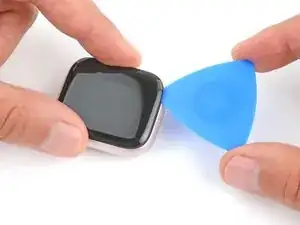

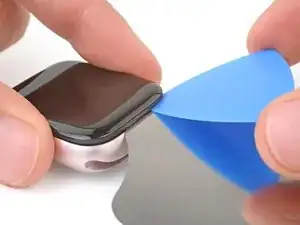

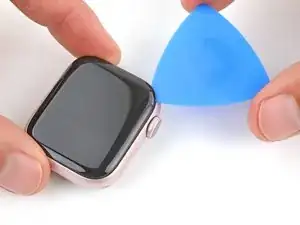

Вставьте медиатор между экраном и iFlex.

Удалите iFlex.

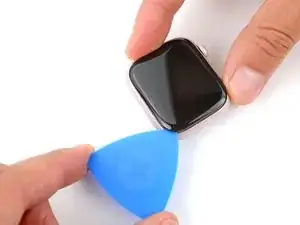

Проведите медиатором вдоль нижнего края, чтобы отделить крепящий клей.

Проведите медиатором через нижний левый угол и вверх по левой боковой кромке, чтобы отделить клей.

Проведите медиатором через верхний левый угол и вдоль верхнего края, чтобы отделить клей.

Проведите медиатором через верхний правый угол и остановитесь у вершины боковой кнопки.

Не проводите медиатором дальше боковой кнопки — вы рискуете повредить кабели экрана.

Вставьте длинную кромку медиатора между левой гранью экрана и корпусом.

Поверните медиатор, чтобы приподнять экран и отделить оставшийся клей.

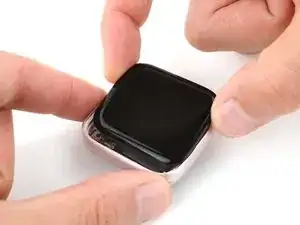

Подтяните правый край экрана над цифровой коронкой.

Если экран кажется застрявшим, пройдите по его краю открывной пластиковой лопаткой, чтобы отделить клей.

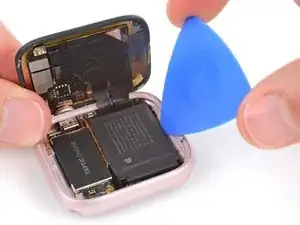

Откиньте вверх левый край экрана, чтобы он стал в вертикальное положение. Экран должен находиться справа от цифровой коронки.

При обратной сборке:

Это хорошее место, чтобы подключить часы и проверить все функции перед окончательной герметизацией. Обязательно полностью выключите устройство, прежде чем продолжать работу.

Следуйте этому руководству, чтобы нанести новый клей для экрана и снова запечатать часы.

Нагрев батареи размягчит прочный клей, фиксирующий её, что облегчит снятие батареи.

Нагрейте iOpener и положите его на батарею на две минуты, чтобы размягчить клей.

Альтернативно можно использовать фен или тепловую пушку — но будьте осторожны: сильный нагрев может повредить батарею.

Будьте осторожны, чтобы не проколоть и не согнуть батарею — это может привести к протечке опасных химикатов и возгоранию.

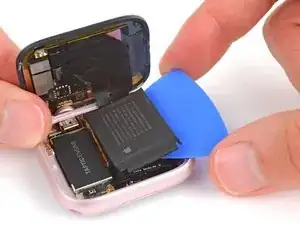

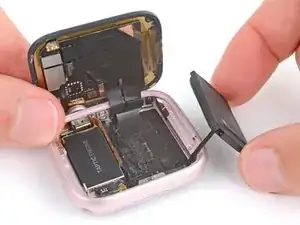

Вставьте открывную лопатку между нижним краем батареи и каркасом.

Подденьте батарею лопаткой, пока она не начнёт отделяться от каркаса.

Это требует времени и постоянного давления. Если возникают трудности, подогрейте сильнее и попробуйте снова.

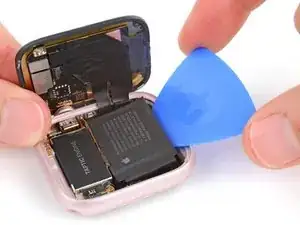

Сдвиньте лопатку дальше под батарею и поднимайте, пока весь клей не отделится.

Осторожно: не растягивайте и не разрывайте кабель батареи в оставшейся части ремонта.

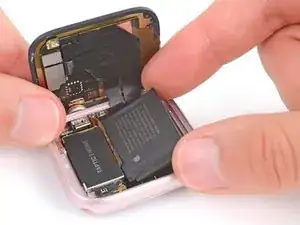

Аккуратно приподнимите батарею из её посадочного места и положите рядом с часами, чтобы получить доступ к кабелю батареи.

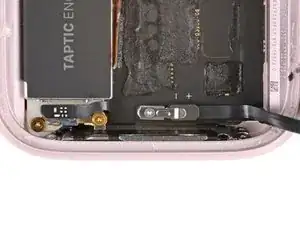

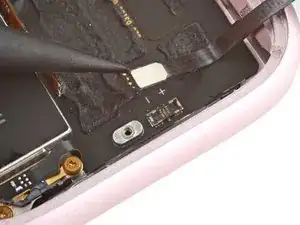

Используйте трёхгранную отвертку Y000, чтобы выкрутить винт длиной 1.1 мм, фиксирующий крепление разъёма батареи.

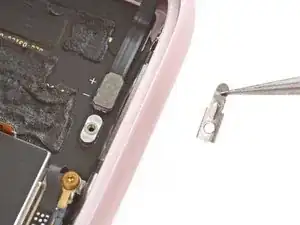

С помощью пинцета снимите крепление разъёма батареи.

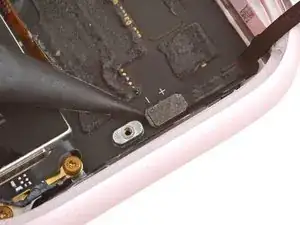

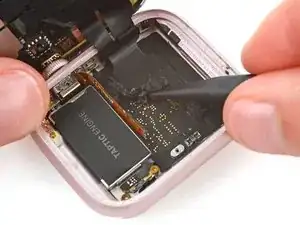

Вставьте наконечник лопатки под короткий конец разъёма батареи (противоположный кабелю) и подденьте его вверх.

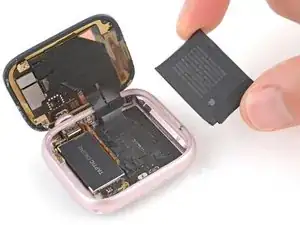

Снимите батарею.

Чтобы установить новую батарею:

С помощью лопатки и пинцета удалите весь старый клей из посадочного места батареи.

Если у вашей запасной батареи нет заранее нанесённого клея, наклейте полоски тонкой двусторонней ленты на плату (не непосредственно на батарею) в тех местах, где был старый клей. Пока не снимайте защитные плёнки.

Подключите разъём батареи с контактным разъёмом к его гнезду на материнской плате.

Установите крепление разъёма батареи на место и закрутите его винт. Убедитесь, что металлический рычаг лежит поверх контактного разъёма батареи.

Снимите защитные плёнки с клея батареи или двусторонней ленты.
