Замена аккумулятора Apple Watch Series 9 (41 мм)

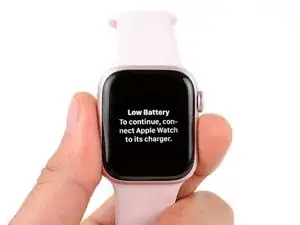

Перед началом ремонта снимите часы с зарядного устройства и полностью разрядите их аккумулятор — часы должны выключиться из‑за низкого заряда. Заряженный литий‑ионный аккумулятор может загореться при повреждении.

Полная разрядка аккумулятора также предотвращает случайное включение часов при их удерживании во время ремонта.

На протяжении всего ремонта:

При необходимости снимайте и устанавливайте ремешки, чтобы лучше держать или стабилизировать часы.

Чтобы снять ремешок, сильно нажмите на небольшую овальную кнопку на внутренней стороне часов и выдвиньте ремешок из паза.

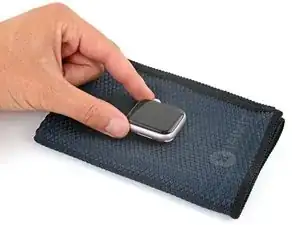

Рассмотрите возможность размещения часов на мягкой поверхности, например на чистой ткани, чтобы стабилизировать их и предотвратить повреждения.

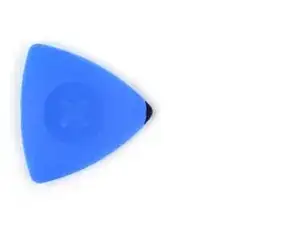

Если вставить инструмент слишком глубоко, лопатка для открытия может повредить часы. Выполните этот шаг, чтобы разметить лопатку и предотвратить повреждения.

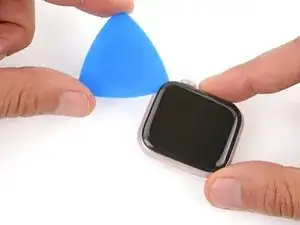

Отмерьте 3 мм от кончика и отметьте лопатку перманентным маркером.

Альтернативно, можно прикрепить монету к лопатке на расстоянии 3 мм от кончика.

Крепкий клей фиксирует периметр экрана к корпусу. Нагрев экрана размягчает клей, что облегчает разъединение.

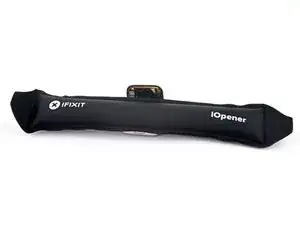

Нагрейте iOpener и приложите его к экрану на две минуты, чтобы размягчить клей.

В качестве альтернативы можно использовать фен или тепловую пушку — но будьте осторожны, так как сильный нагрев может повредить экран и/или аккумулятор.

Зазор между экраном и корпусом чрезвычайно мал. Для создания начального зазора потребуется тонкий инструмент, например iFlex.

Не держите iFlex или аналогичные металлические инструменты за кромки — они очень острые. Рассмотрите возможность использования перчаток для защиты рук.

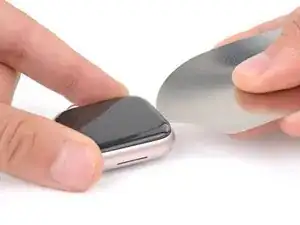

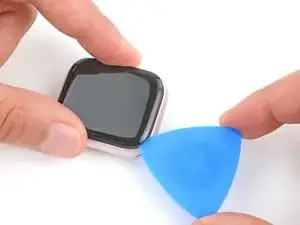

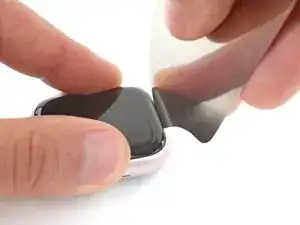

Вставьте iFlex под углом вниз между нижним краем экрана и корпусом.

Отрыв экрана может потребовать нескольких попыток. Если возникают трудности, примените больше тепла и попробуйте снова.

Одной рукой сильно прижмите корпус часов, чтобы зафиксировать его.

Другой рукой держите iFlex и подтяните его края, чтобы сделать инструмент более жёстким.

iFlex должен иметь слегка форму "U".

Подденьте экран настолько, чтобы iFlex мог лежать самостоятельно.

iFlex не нужно вставлять глубоко, так как он может легко повредить кабели экрана в правом нижнем углу часов.

Оставьте iFlex под экраном.

Не вставляйте лопатку для открытия более чем на 3 мм под экран при отделении клея, иначе вы рискуете повредить внутренности часов.

Держите iFlex плоско, чтобы поддерживать зазор между экраном и корпусом при вставке лопатки для открытия.

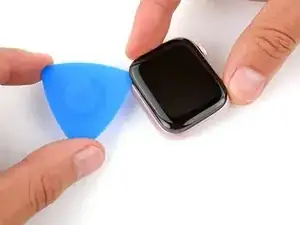

Вставьте лопатку между экраном и iFlex.

Удалите iFlex.

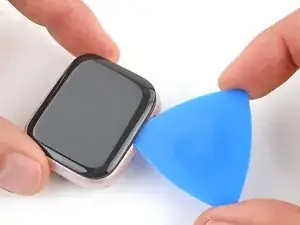

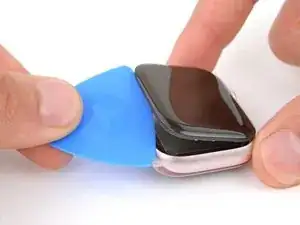

Проведите лопаткой вдоль нижнего края, чтобы отделить клей, которым он закреплён.

Проведите лопаткой вокруг нижнего левого угла и вверх по левой стороне, чтобы отделить клей.

Проведите лопаткой вокруг верхнего левого угла и вдоль верхнего края, чтобы отделить клей.

Проведите лопаткой вокруг верхнего правого угла и остановитесь у вершины боковой кнопки.

Не проводите лопатку мимо боковой кнопки — вы рискуете повредить кабели экрана.

Вставьте длинную кромку лопатки между левой кромкой экрана и корпусом.

Поверните лопатку, чтобы приподнять экран и отделить оставшийся клей.

Оттяните правый край экрана над цифровой коронкой.

Если экран застрял, проведите вокруг него набором для вскрытия, чтобы отделить клей.

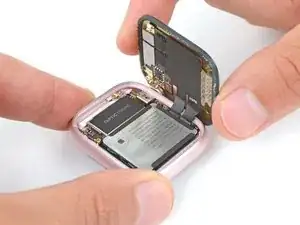

Поднимите левый край экрана вверх, чтобы он стал в вертикальное положение. Экран должен располагаться справа от цифровой коронки.

При сборке:

В этот момент удобно подключить часы и проверить все функции перед окончательной герметизацией. Обязательно полностью выключите устройство перед продолжением работ.

Следуйте этому руководству, чтобы нанести новый клей для экрана и заново запечатать часы.

Нагрев батареи размягчит прочный клей, которым она зафиксирована, что облегчит её извлечение.

Нагрейте iOpener и положите его на батарею на две минуты, чтобы размягчить клей.

В качестве альтернативы можно использовать фен или термофен — но будьте осторожны, чрезмерный нагрев может повредить батарею.

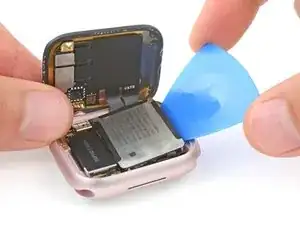

Вставьте медиатор для вскрытия между нижним краем батареи и корпусом.

Подденьте батарею медиатором до начала её отделения от корпуса.

Это требует времени и постоянного давления. Если возникают трудности, нагрейте сильнее и попробуйте снова.

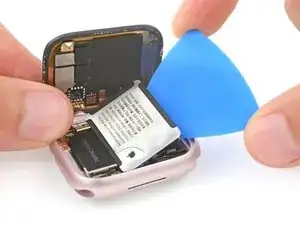

Подвиньте медиатор глубже под батарею и поднимите, пока весь клей не отделится.

Будьте осторожны, чтобы не натянуть и не порвать кабель батареи в оставшейся части ремонта.

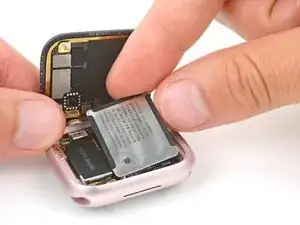

Поднимите и поверните батарею так, чтобы её край с кабелем опирался на нижний край часов.

На оставшихся шагах держите батарею, подперев её о нижний край, пока работаете.

Хотя батарея Series 9 заключена в металлический корпус, будьте осторожны с острыми инструментами — прокол батареи может привести к протечке опасных химикатов или возгоранию.

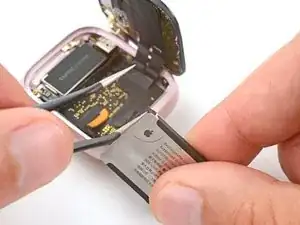

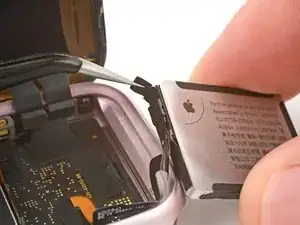

Используйте одно плечо наклонных пинцетов, чтобы осторожно приподнять ленту в верхнем правом углу батареи.

Снимите ленту с левого края батареи пинцетом.

Лёгкий клей фиксирует кабель батареи к самой батарее.

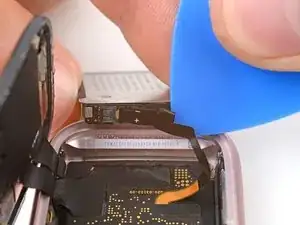

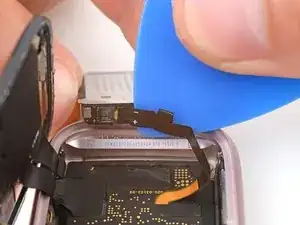

Просуньте медиатор под кабель батареи, чтобы отделить клей.

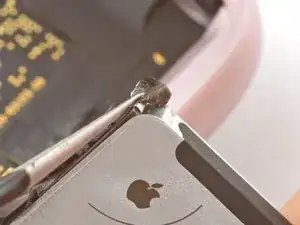

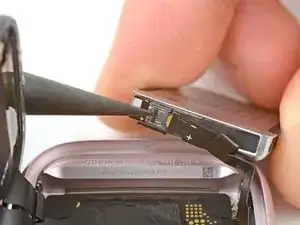

Используйте острый конец лопатки, чтобы поднять маленький шарнирный фиксатор на ZIF-разъёме батареи.

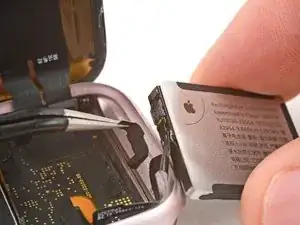

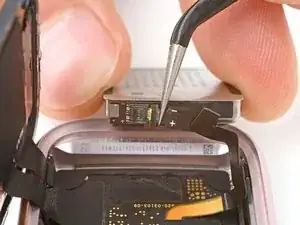

Пинцетом аккуратно вытяните кабель батареи прямо из его разъёма.

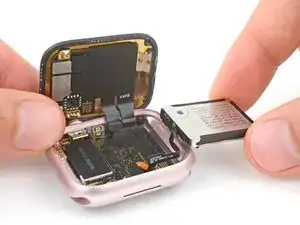

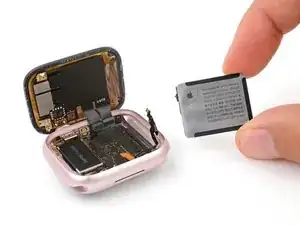

Извлеките батарею.

При сборке:

Снимите весь старый клей из ниши батареи с помощью пинцета и лопатки.

Если у вашей запасной батареи нет предварительно установленного клея, приклейте полоски тонкого двустороннего скотча на плату логики (не на саму батарею) там, где был старый клей.

Вставьте кабель батареи в его разъём на батарее и опустите фиксатор.

Снимите защитные слои с клея батареи или двустороннего скотча.

Установите батарею так, чтобы сторона с разъёмом кабеля была на левой кромке часов.

Плотно прижмите батарею на место, чтобы закрепить её клеем.
