Замена экрана Apple Watch Series 6

Перед началом ремонта снимите часы с зарядного устройства и полностью выключите их.

Если сенсорный экран сломан и вы не можете выключить часы, используйте этот альтернативный способ выключения.

Поскольку зазор между экраном и корпусом часов очень тонкий, для разделения потребуется острый нож. Внимательно прочитайте следующие предупреждения перед продолжением.

Защитите пальцы, держите их полностью в стороне от лезвия. При сомнении защитите свободную руку толстой перчаткой, например кожаной рабочей или садовой перчаткой.

Будьте осторожны и не прикладывайте чрезмерного давления, так как нож может соскользнуть и порезать вас или повредить часы.

Наденьте защитные очки. Нож или стекло могут разбиться, разлетевшись мелкими осколками.

При необходимости снимите или наденьте ремешок, чтобы обеспечить лучший контроль во время ремонта.

Подготовьте iOpener (или используйте фен или тепловую пушку) и нагрейте лицевую часть часов, чтобы ослабить клей дисплея.

Оставьте iOpener на часах как минимум на две минуты, чтобы полностью прогреть экран и смягчить клей, удерживающий его в корпусе.

Возможно, потребуется повторно нагреть iOpener и повторить эту процедуру несколько раз, пока клей дисплея не размягчится.

Вставьте край изогнутого лезвия в тонкий зазор между дисплеем и внешним корпусом. Начните со короткой стороны дисплея, наиболее удалённой от цифровой короны.

Нажмите крепко перпендикулярно вниз в зазор.

После вставки наклоните лезвие, чтобы слегка приподнять дисплей.

Вставьте пластиковую лопатку в созданный зазор.

Проведите лопаткой вдоль короткой стороны часов, чтобы перерезать клей.

Проведите лопатку вокруг угла и вдоль длинной стороны с противоположной стороны от заводной короны, чтобы перерезать клей дисплея.

Проведите лопатку вокруг угла, чтобы перерезать оставшийся клей на короткой стороне часов рядом с заводной короной.

Положите часы на плоскую поверхность и используйте лопатку, чтобы прорезать оставшийся клей.

Старайтесь не резать вблизи заводной короны, чтобы не повредить кабели дисплея. Если придётся резать рядом с короной, не вставляйте лопатку глубже чем на 1/16 дюйма (~2 мм).

Просуньте лопатку под противоположный край дисплея рядом с заводной короной.

Поверните лопатку, чтобы ослабить крепление дисплея к корпусу часов.

Не пытайтесь полностью снять дисплей. Он всё ещё подключён к сборке часов.

Будьте осторожны, чтобы не натянуть кабели дисплея при откидывании дисплея в сторону.

Поднимите дисплей и аккуратно подтяните его в сторону заводной короны.

Откиньте дисплей вверх в открытое положение.

Подготовьте iOpener (или используйте фен или тепловую пушку) и нагрейте заднюю сторону часов, чтобы ослабить клей батареи. Оставьте iOpener на часах как минимум на две минуты.

Начиная с этого момента, процедура удаления батареи для часов 40 мм немного отличается от версии 44 мм.

Если вы заменяете батарею в часах 40 мм, продолжайте с этого шага.

Если вы заменяете батарею в часах 44 мм, продолжайте с этого шага.

Следующие четыре шага показывают, как извлечь аккумулятор из 40 мм Apple Watch Series 6.

Вставьте лопатку между аккумулятором и Taptic Engine.

Прикладывайте постоянное, равномерное давление, чтобы медленно поддеть аккумулятор, отделяя его от клея, прикрепляющего его к основной плате.

Убедитесь, что вы не прокололи и не деформировали аккумулятор, так как он может загореться и/или взорваться при повреждении.

Не пытайтесь пока полностью извлечь аккумулятор. Он всё ещё подключён к сборке часов.

Гибкий кабель батареи достаточно длинный, чтобы вы могли разместить батарею за пределами корпуса часов, но избегайте натяжения кабеля при подъёме батареи из её гнезда.

Аккуратно приподнимите и отведите батарею из её гнезда.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить разъём батареи.

Снимите батарею.

Не устанавливайте повторно повреждённую или деформированную батарею — это потенциально опасно.

Если вы будете повторно использовать старую батарею при сборке, можно сохранить существующий клей для закрепления батареи при сборке.

Или удалите старый клей с помощью изопропилового спирта высокой концентрации и безворсовой ткани и используйте небольшой кусочек двусторонней ленты, например Tesa 61395, либо каплю жидкого клея, например E6000.

Следующие четыре шага показывают, как извлечь батарею из Apple Watch Series 6 диаметром 44 мм.

Вставьте медиатор между батареей и тактильным модулем (Taptic Engine).

Приложите постоянное, равномерное давление, чтобы медленно поддеть батарею, отделяя её от клея, крепящего её к плате.

Не прокалывайте и не деформируйте батарею — при повреждении она может загореться и/или взорваться.

Не пытайтесь полностью вынимать батарею пока — она всё ещё подключена к сборке часов.

Гибкий кабель батареи достаточно длинный, чтобы разместить батарею за пределами корпуса часов в ходе следующей операции, но избегайте натяжения кабеля при подъёме батареи из её гнезда.

Аккуратно приподнимите батарею из её гнезда и поместите её за пределы корпуса часов напротив тактильного модуля.

Удалите один винт тригранной головки Y000 длиной 1.2 мм.

С помощью пинцета снимите металлический экран, закрывающий разъём батареи.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить разъём батареи.

Снимите батарею.

Не устанавливайте повторно повреждённую или деформированную батарею — это потенциально опасно.

Если вы повторно используете старую батарею при сборке, можно сохранить существующий клей для закрепления батареи при сборке.

Или удалите старый клей с помощью изопропилового спирта высокой концентрации и безворсовой ткани и используйте небольшой кусочек двусторонней ленты, например Tesa 61395, либо каплю жидкого клея, например E6000.

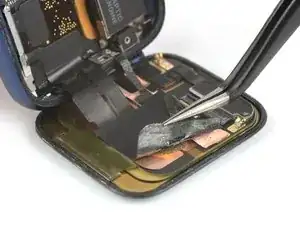

С помощью пинцета аккуратно оторвите чёрную защитную ленту от обоих разъёмов дисплея.

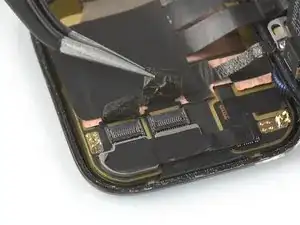

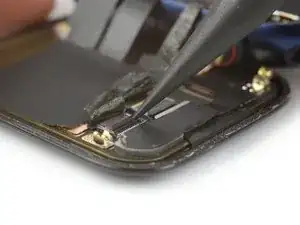

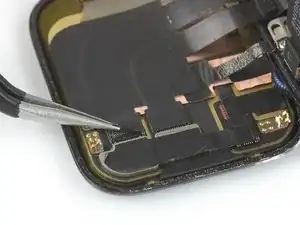

Используйте остроконечный конец лопатки, чтобы приподнять фиксаторы на обоих ZIF-разъёмах, удерживающих кабели дисплея.

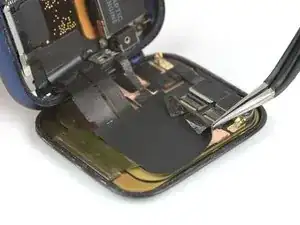

С помощью пинцета аккуратно оторвите края наклейки, приклеивающей дисплей и заземляющий кабель к задней стороне экрана.

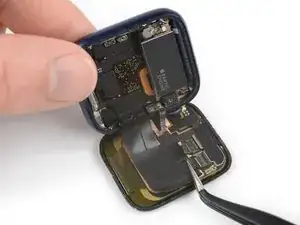

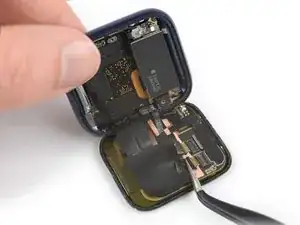

С помощью пинцета вытащите оба кабеля дисплея из ZIF-разъёмов.

Не тяните за сборку часов — вы можете порвать кабель дисплея.

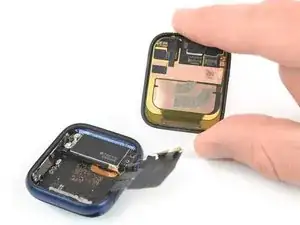

Отделите сборку часов от экрана.
