Замена экрана Apple Watch Series 7

Перед началом ремонта снимите часы с зарядного устройства и выключите их.

Если сенсорный экран сломан и Вы не можете выключить часы, используйте этот альтернативный способ выключения.

Поскольку зазор между экраном и корпусом часов очень тонкий, для разделения требуется iFlex.

Защитите пальцы: держите их полностью подальше от кромки iFlex. При сомнении защитите свободную руку тяжёлой перчаткой, например кожаной рабочей или садовой перчаткой.

Будьте осторожны и не прикладывайте чрезмерное усилие, так как iFlex может соскользнуть и порезать Вас или повредить часы.

Наденьте защитные очки. При неправильной или слишком сильной процедуре открытия стекло может треснуть, разлетевшись мелкими осколками.

При необходимости прикрепляйте или снимайте ремешок, чтобы получить лучшее управление при ремонте.

Подготовьте iOpener и приложите его к экрану не менее чем на две минуты, чтобы размягчить клей под ним.

Можно также использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны, чтобы не перегреть часы — дисплей и внутренний аккумулятор чувствительны к теплу.

Возможно, потребуется повторно нагреть iOpener и повторить эту процедуру несколько раз, пока клей дисплея не станет мягким.

Не хвата́йте iFlex или похожие металлические инструменты за кромки — они очень острые. Рассмотрите возможность использования перчаток для защиты рук.

Вставьте iFlex под углом вниз между нижней кромкой экрана и рамой.

На задней стороне дисплея Apple Watch Series 7 установлен пластиковый ободок. Если Вы собираетесь повторно использовать дисплей, избегайте сильного давления iFlex, иначе можете отделить ободок от экрана.

Поддевание экрана может потребовать нескольких попыток. Если возникают трудности, приложите больше тепла и попробуйте снова.

Одной рукой плотно нажмите на корпус часов, чтобы зафиксировать их.

Свободной рукой держите iFlex и надавите на кромки, чтобы сделать его более жёстким.

iFlex должен иметь слегка «U»-образную форму.

Подденьте экран настолько, чтобы iFlex мог лежать самостоятельно в плоском положении.

Не требуется глубоко вставлять iFlex, так как это может легко повредить кабели экрана вблизи нижнего правого угла часов.

Оставьте iFlex под экраном.

Не вставляйте пику для открытия глубже 3 мм под экран при отделении клея, иначе рискуете повредить внутренние компоненты часов.

Держите iFlex в плоском положении, чтобы сохранить зазор между экраном и рамой при вставке пики для открытия.

Вставьте пику для открытия между экраном и iFlex.

Удалите iFlex.

Проведите пику вокруг нижнего левого угла и вдоль левой кромки.

Проведите пику вокруг угла и вдоль длинной кромки на противоположной стороне от цифровой короны, чтобы разрезать клей дисплея.

Проведите пику вокруг угла, чтобы разрезать оставшийся клей на короткой кромке часов рядом с цифровой короной.

Не пытайтесь удалить дисплей. Он всё ещё подключён к сборке часов.

Следите, чтобы не повредить кабели дисплея при откидывании экрана в сторону.

Поднимите дисплей и аккуратно потяните его в направлении цифровой короны.

Откиньте дисплей вверх в открытое положение.

Подготовьте iOpener и приложите его к задней стороне Apple Watch минимум на две минуты, чтобы размягчить клей под батареей.

Можно также использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны, чтобы не перегреть часы — дисплей и внутренний аккумулятор чувствительны к теплу.

С этого момента процедура извлечения батареи для часов 41 мм немного отличается от версии 45 мм.

Если вы заменяете батарею в часах 41 мм, продолжите с этого шага.

Если вы заменяете батарею в часах 45 мм, продолжите с этого шага.

Следующие шесть шагов показывают, как извлечь батарею из 41 мм Apple Watch Series 7.

Вставьте игровой медиатор между корпусом часов и длинной кромкой батареи.

Прикладывайте постоянное, равномерное давление, чтобы медленно приподнять батарею.

Будьте осторожны, чтобы не проткнуть и не согнуть батарею инструментом — проткнутая или согнутая батарея может вытекать опасными химическими веществами или вызвать пожар.

Не пытайтесь пока полностью извлечь батарею. Она всё ещё подключена к материнской плате.

Гибкий кабель батареи достаточно длинный, чтобы вы могли вынести батарею за корпус часов, но избегайте натяжения или резкого сгиба кабеля при подъёме батареи из посадочного места.

Осторожно поднимите и отведите батарею из посадочного места и положите её рядом с корпусом часов.

Используйте пинцет, чтобы содрать чёрную защитную ленту с ZIF-разъёма.

Убедитесь, что снимаете ленту только с разъёма и не удаляете её полностью. В противном случае ленту придётся заменять при сборке.

Используйте одну из губок пинцета или заострённый конец лопатки, чтобы приподнять запорный элемент на ZIF-разъёме, фиксирующем кабель батареи.

Используйте пинцет, чтобы вытащить кабель батареи из ZIF-разъёма батареи.

При сборке убедитесь, что полностью вставили кабель обратно в ZIF-разъём перед запиранием. Наклейте чёрную ленту поверх разъёма, чтобы зафиксировать кабель батареи, или замените её на новую. В противном случае кабель может выскользнуть из разъёма, и часы не включатся.

Удалите батарею.

Не используйте повторно батарею, если она деформирована или повреждена — это представляет потенциальную угрозу безопасности. Замените её на новую.

Если вы собираетесь повторно использовать старую батарею при сборке, можно повторно применить существующий клей для фиксации батареи.

Зафиксируйте новую батарею с помощью заранее вырезанного клея или двусторонней клейкой ленты. Чтобы правильно её расположить, нанесите новый клей в корпус устройства в местах, где был старый клей, а не прямо на батарею. Плотно прижмите новую батарею на место.

Следующие шесть шагов показывают, как извлечь батарею из 45 мм Apple Watch Series 7.

Вставьте игровой медиатор между корпусом часов и длинной кромкой батареи.

Прикладывайте постоянное, равномерное давление, чтобы медленно приподнять батарею.

Будьте осторожны, чтобы не проткнуть и не согнуть батарею инструментом — проткнутая или согнутая батарея может вытекать опасными химическими веществами или вызвать пожар.

Не пытайтесь пока полностью извлечь батарею. Она всё ещё подключена к материнской плате.

Гибкий кабель батареи достаточно длинный, чтобы вы могли вынести батарею за корпус часов, но избегайте натяжения или резкого сгиба кабеля при подъёме батареи из посадочного места.

Осторожно поднимите и отведите батарею из посадочного места и положите её рядом с корпусом часов.

Используйте трёхгранную отвёртку Y000, чтобы вывернуть винт длиной 1.1 мм, закрепляющий скобу разъёма батареи.

Используйте пинцет, чтобы снять скобу разъёма батареи.

Используйте лопатку, чтобы отсоединить кабель батареи, поддев разъём прямо вверх из его гнезда.

Удалите батарею.

Не используйте повторно батарею, если она деформирована или повреждена — это представляет потенциальную угрозу безопасности. Замените её на новую.

Если вы собираетесь повторно использовать старую батарею, можно повторно применить существующий клей для фиксации батареи при сборке.

Зафиксируйте новую батарею с помощью заранее вырезанного клея или двусторонней клейкой ленты. Чтобы правильно её расположить, нанесите новый клей в корпус устройства в местах, где был старый клей, а не прямо на батарею. Плотно прижмите новую батарею на место.

При сборке нанесите новый клей там, где это необходимо, после очистки соответствующих участков изопропиловым спиртом (>90%).

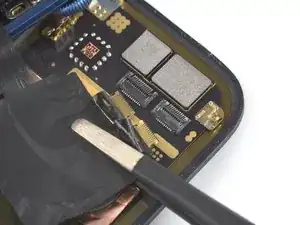

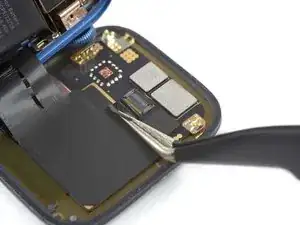

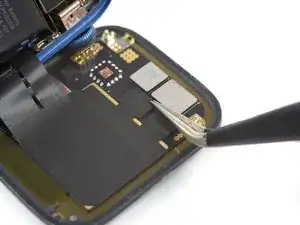

Используйте пинцет, чтобы аккуратно снять чёрную защитную ленту с обоих разъёмов дисплея.

При сборке это хорошее место, чтобы включить часы и проверить все функции перед окончательным закрытием. Обязательно полностью выключите часы, прежде чем продолжать работу.

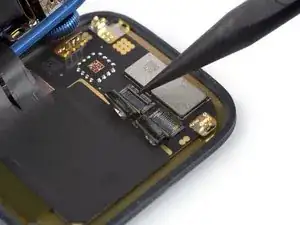

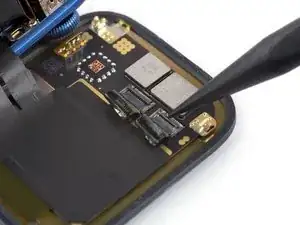

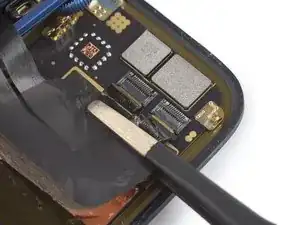

Используйте лопатку или одну ветвь пинцета, чтобы приподнять фиксирующую планку на ZIF-разъемах, удерживающих кабели дисплея.

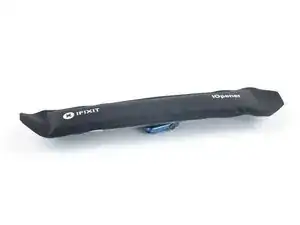

Подготовьте iOpener и приложите его к экрану как минимум на две минуты, чтобы ослабить защитную ленту на его тыльной стороне.

Также можно использовать фен, термофен или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к повреждениям от тепла.

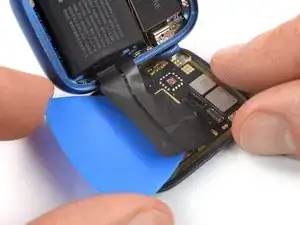

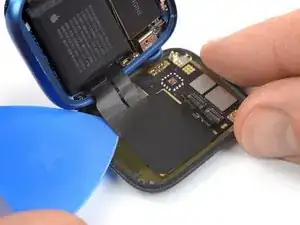

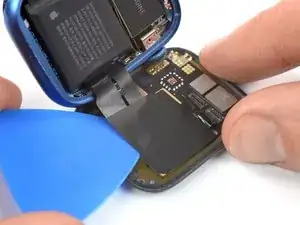

Осторожно подведите медиатор под кабели дисплея, чтобы отделить их от экрана.

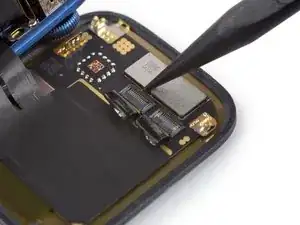

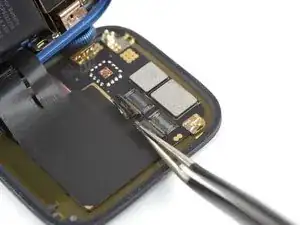

Используйте пинцет, чтобы вынуть оба кабеля дисплея из ZIF-разъемов.

Избегайте натяжения сборки часов, иначе вы можете порвать кабели дисплея.

Если лента не повреждена, её можно использовать повторно при сборке. В противном случае замените её на новую.

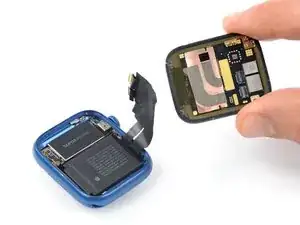

Снимите экран.

Нанесите новый клей там, где это необходимо, после очистки соответствующих областей изопропиловым спиртом (>90%).
