Замена вилки зарядного устройства для гироскутера GoTrax

Вилка отломалась на конце, и мы не можем определить, какой провод является плюсом, а какой минусом.

Проблема в том, что на разъеме питания есть 2 провода и 3 контакта, так что какие из них нужно соединить, и какой провод правильный?

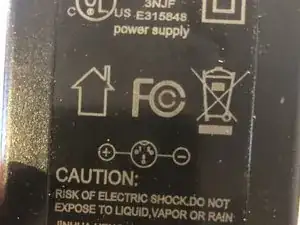

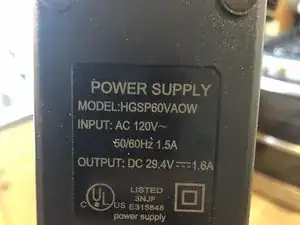

Мы можем взглянуть на блок питания и увидеть, что 1) он обозначает, что это 29.4 Вольт постоянного тока, и 2) + соединяется с контактом #1, а - с контактом #2 (и контакт #3 не используется).

Конвенция для этого изображения заключается в том, что читатель смотрит на вилку спереди.

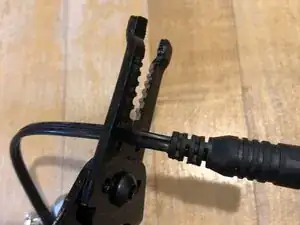

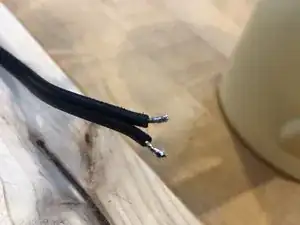

Отрежьте старую вилку, снимите изоляцию и залужите концы провода. Должно быть видно всего несколько миллиметров залуженного провода.

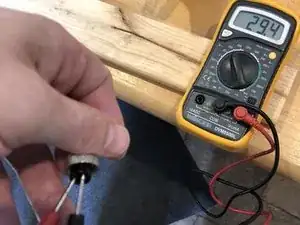

Подключите адаптер питания, убедившись, что два провода не касаются друг друга. Подключите мультиметр к проводам. Если на нем покажется правильное напряжение в положительном значении, ориентация + и - правильная. Если мультиметр показывает отрицательное значение, полярность неверна.

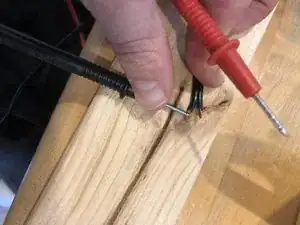

После того как вы определили правильные + и -, запишите, что является чем. Вы можете нанести каплю красного лака для ногтей на + провод.

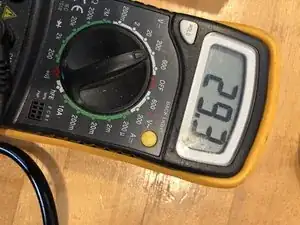

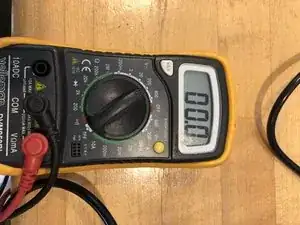

Помните, что напряжение составляет 29.4VDC. Вам нужно правильно настроить мультиметр. Вы видите, что я установил его на диапазон 200 В - потому что диапазон 20 В будет слишком низким.

Перед тем как продолжить, убедитесь, что вы отключили ваш блок питания.

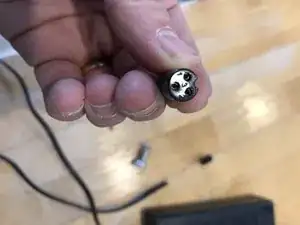

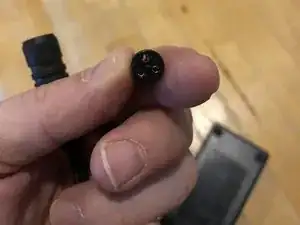

На втором шаге мы видим, что блок питания указывает ориентацию полярности относительно вилки. Взгляд идет с позиции перед вилкой. Таким образом, #1 (верхний левый) это +, а #2 (верхний правый) это -. Нижний контакт - не используется.

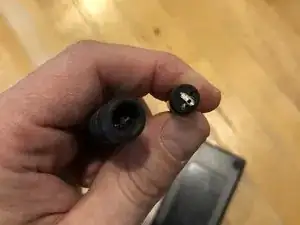

Внимательно посмотрите на вилку, и вы увидите, что ориентация обозначена. Вам нужно будет припаять два провода на другую сторону.

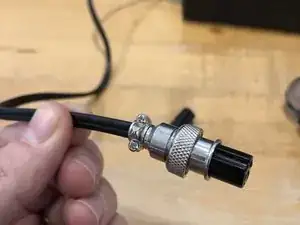

Не забудьте сначала надеть металлическую оболочку, а затем прозрачный кожух на провод, прежде чем паять вилку.

Как было запланировано, припаяйте + (вы могли отметить это красным лаком для ногтей) к #1, а другой провод к #2.

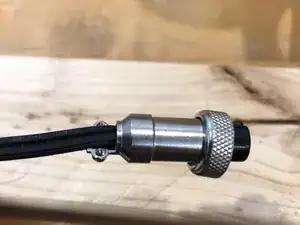

Закрутите оболочку вокруг вилки.

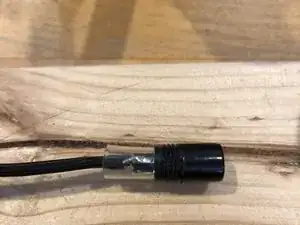

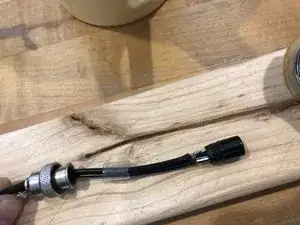

Закрутите конец корпуса, чтобы зафиксировать оболочку на проводе.

После повторного подключения питания протестируйте, вставив два щупа мультиметра в правильные контакты. Вы видите на этом изображении, что красный щуп касается верхнего левого, а черный - верхнего правого. Как и ожидалось, мы видим положительные 29.4 вольт. Это хороший тест, и мы закончили.

Как вы видите, питание подключено к гироскутеру, и никаких признаков пламени не наблюдается.
