Замена колеса Hover-1 All Star
В этом руководстве приведены все необходимые шаги для демонтажа и замены двух колес на ховерборде Hover-1 All Star. Для доступа к колесам потребуется предварительно разобрать корпус, аккумулятор и печатные платы. У нас есть руководства по этим этапам, которые необходимо выполнить перед началом этой процедуры. Замена колес может потребоваться, если один из встроенных мотор-колец перестал работать или если провод был нарушен или повреждён.
Шаг 1
Переверните ховерборд вверх дном и выкрутите двадцать винтов Phillips #1, которыми закреплён корпус.
Шаг 2
После удаления всех винтов просто снимите нижнюю часть корпуса в двух частях (правая и левая).
Шаг 3
Отключите аккумулятор от печатной платы через оранжевый разъём.
Шаг 4
Отвинтите четыре маленьких винта, которые фиксируют пластиковую скобу аккумулятора, используя отвёртку Phillips #1.
Снимите пластиковую скобу.
После снятия пластикового крепления аккумулятор будет удерживаться только двусторонним скотчем снизу.
Шаг 5
Извлеките аккумулятор.
Для этого шага, вероятно, потребуется использовать пластиковую лопатку, поскольку скотч очень прочный.
Шаг 6

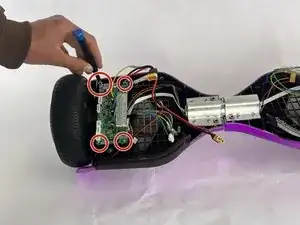

Отвинтите четыре винта Phillips #1, которыми закреплена основная плата.
Шаг 7

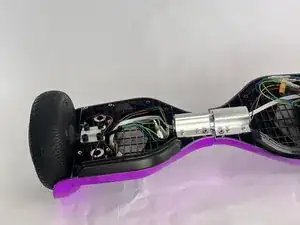

Отключите все кабели, подключённые к основной плате.
Также разъедините три цветных кабеля, расцепив их друг от друга.
Шаг 8

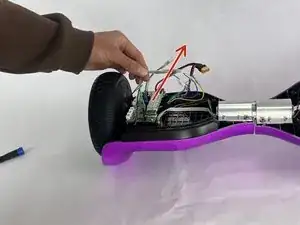

Поднимите основную плату и выньте её.
Шаг 9

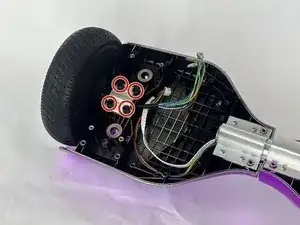

Отвинтите четыре шестигранных болта 5 мм, которыми закреплено колесо.
Шаг 10

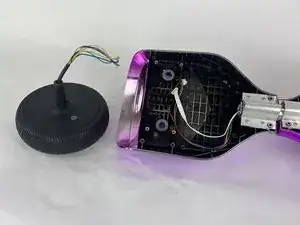

Снимите узел колеса.
Заключение
Для сборки устройства выполните указанные выше шаги в обратном порядке.
Утилизируйте электронные отходы у сертифицированного по R2 или e-Stewards переработчика.
Ремонт не прошёл успешно? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
