Замена Bluetooth-динамика Hover-1 Charger
Если у вашего Hover-1 Charger (H1-COL) возникли проблемы со звуком, возможна неисправность динамика. Перед разборкой гироскутера ознакомьтесь со страницами по устранению неполадок, посвящёнными Bluetooth-динамикам и включению питания. Если проблема сохраняется, это руководство поможет вам заменить Bluetooth-динамик гироскутера.
Динамик очень маленький и хрупкий, обращайтесь с ним осторожно. По возможности НЕ прикасайтесь к конусу или пылезащитной крышке динамика — это может повредить устройство. Обязательно используйте антистатический браслет, чтобы защитить электронику от наэлектризованности. Некоторые крепления винтов хрупкие; они могут развалиться при извлечении винта.
Шаг 1
Переверните гироскутер так, чтобы предупреждающая наклейка была сверху.
Отвинтите двенадцать винтов длиной 12 мм крестовой отвёрткой Phillips #2.
Отвинтите четыре винта длиной 10 мм крестовой отвёрткой Phillips #2.
Винты, расположенные ближе к колёсам, могут быть труднодоступны. Обязательно используйте длинную тонкую отвёртку.
Шаг 2

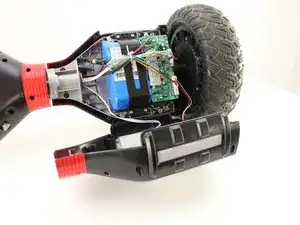

Оттяните правую крышку от гироскутера, чтобы открыть батарею.
Шаг 3

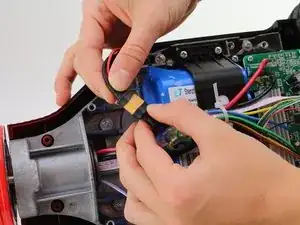

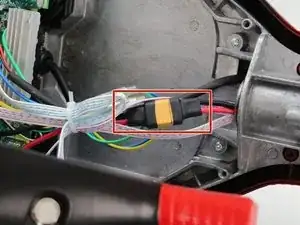

Отключите двухконтактный чёрно-жёлтый кабель.
Шаг 4

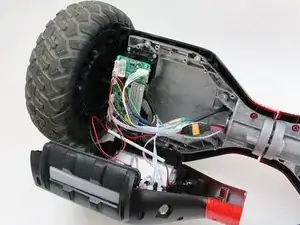

Оттяните левую крышку от гироскутера.
Шаг 5

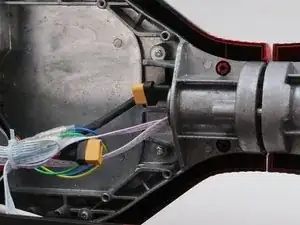

Отключите двухконтактный чёрно-жёлтый кабель. Батарея теперь полностью отключена.
Шаг 6

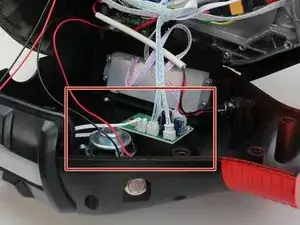

Найдите динамик, прикреплённый к левой крышке гироскутера.
Шаг 7

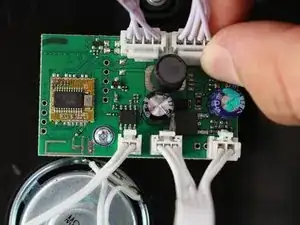

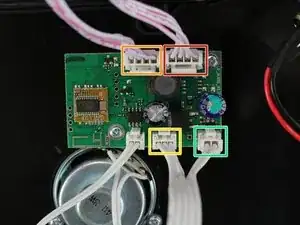

Отсоедините красно-белый четырёхконтактный разъём от платы. На фото показано отсоединение этого разъёма в качестве примера.
Отсоедините красно-белый четырёхконтактный разъём от платы.
Отсоедините бело-синий трёхконтактный разъём от платы.
Отсоедините бело-синий двуконтактный разъём от платы.
Шаг 8
Крестовой отвёрткой Phillips #1 отвинтите два винта длиной 7 мм с платы.
Шаг 9

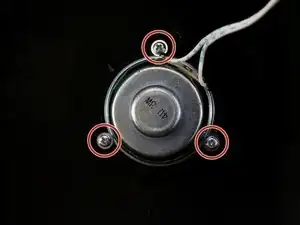

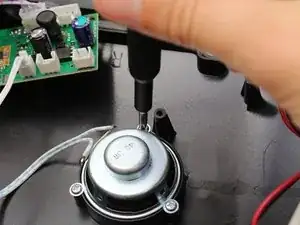

Крестовой отвёрткой Phillips #1 открутите три винта, крепящие динамик к внешней оболочке.
Шаг 10

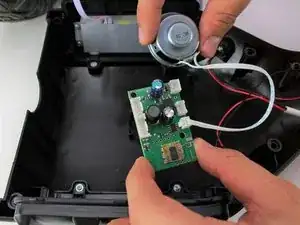

Снимите динамик и плату с внешней оболочки.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
