Замена платы контроллера электромоноцикала Gotway Begode Mten4

Если у Вас установлены заводские накладки питания, вероятно, стоит отогнуть верхнюю часть накладки на время процедуры. Мне немного помог разрез в накладке.

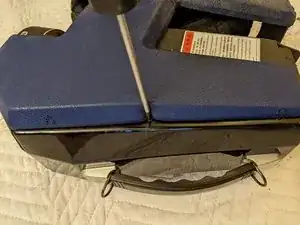

Снимите шесть винтов, по три с каждой стороны, крепящих крышку.

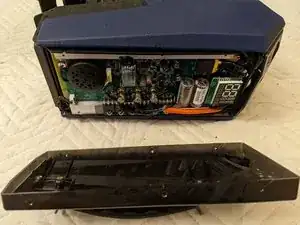

Снимите крышку за ручку.

Вы должны отключить батарею и разрядить накопленный заряд, чтобы сделать устройство безопасным для работы.

Не вырывайте провод(а), тянув за сам провод. Провод изготовлен по электрическим, а не механическим стандартам. Если разъем не поддается пальцами, используйте инструмент, чтобы зажать разъем за корпус.

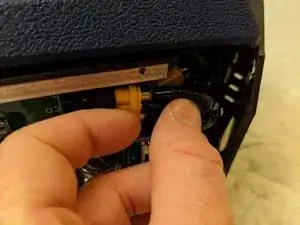

Батарею можно отключить пальцами, разъем скользит. Я использовал обе руки, но не приходилось захватывать разъем — просто создал трение, чтобы разъединить его. Разъем не защелкивается.

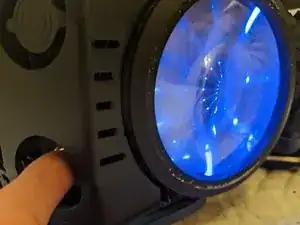

Нажмите кнопку питания, чтобы разрядить энергию, накопленную в больших конденсаторах.

Шумный мотор и цифровой контроллер используют одну батарею. Конденсаторы хранят достаточно энергии, чтобы защитить контроллер от «провалов» напряжения при ускорении. Это может дать электрический удар или повредить инструменты и электронику.

Не вырывайте провод(а), тянув за сам провод. Провод изготовлен по электрическим, а не механическим стандартам. Если разъем не поддается пальцами, используйте инструмент, чтобы зажать разъем за корпус.

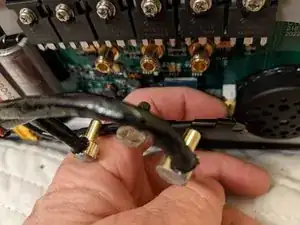

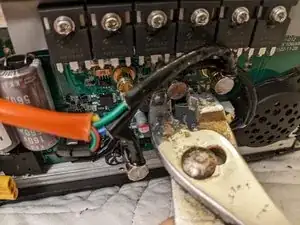

Отключите три провода мотора от платы.

Отключите жгут датчика Холла от платы.

Не вырывайте провод(а), тянув за сам провод. Провод изготовлен по электрическим, а не механическим стандартам. Если разъем не поддается пальцами, используйте инструмент, чтобы зажать разъем за корпус.

Эти разъемы разъединяются без фиксации защелкой. Обратите внимание, что разъемы зафиксированы каплей RTV или силиконового клея, чтобы предотвратить отсоединение при езде по неровностям. При сборке снова нанесите немного легкоудаляемой фиксации.

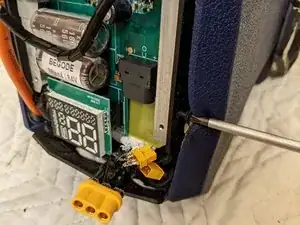

Отключите силовой разъем платы контроллера.

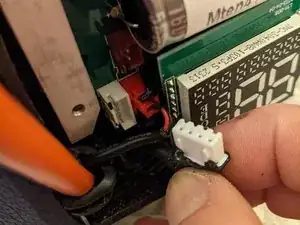

Отключите разъем заднего фонаря от платы контроллера

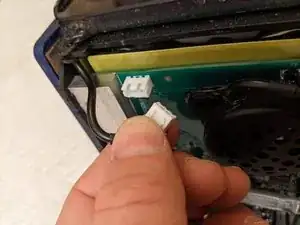

Отключите фары от платы контроллера

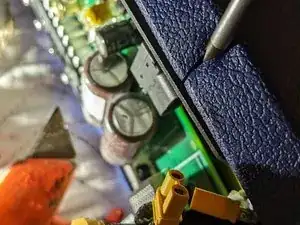

Снимите четыре винта, удерживающие плату контроллера. По два винта с каждой стороны, ранее скрытые крышкой.

Разведите все кабели и жгуты, чтобы избежать их заправления под плату контроллера.

Установите новую плату контроллера, сядьте её на нужную глубину, перенаправьте кабели, мешающие установки.

Вверните четыре крепёжных винта.

Подключите жгуты в обратном порядке, как в шаге 4

Подключите мотор в обратном порядке, как в шаге 3

Восстановите питание в обратном порядке, как в шаге 2

Нажмите и удерживайте кнопку питания одну секунду. Устройство должно включиться.

Mten4 издаст два быстрых сигнала, затем четыре одиночных сигнала, но не будет балансировать. Это означает, что включён Транспортировочный режим.

Чтобы отключить Транспортировочный режим, после включения и начала звуковых сигналов нажмите кнопку питания 5 раз короткими нажатиями. Индикатор не будет мигать во время этого. Затем устройство должно издать сигнал, и последующие нажатия кнопки питания будут переключать фару.

Теперь прокрутите питание. Удерживайте кнопку питания две секунды, чтобы полностью выключить питание. Отпустите кнопку питания, затем удерживайте устройство в вертикальном положении и нажмите кнопку питания на одну секунду, чтобы включить устройство. Устройство должно выровняться.

Установите крышку в обратном порядке, как в шаге 1.
