Замена платы гироскопа зарядного устройства Hover-1
Если вы испытываете проблемы с балансировкой на своём Hover-1 Charger (H1-COL), возможно, неисправна плата датчика гироскопа. Перед началом разборки самоката ознакомьтесь со страницей устранения неполадок, посвящённой балансировке. Если проблема сохраняется, данное руководство поможет вам заменить правую плату датчика гироскопа самоката. Демонтаж левой платы выполняется аналогичными шагами.
Перед работой обязательно наденьте антистатический браслет, чтобы защитить электронные компоненты от статического электричества. Некоторые корпуса креплений хрупкие — они могут разрушиться при выкручивании винтов.
Шаг 1
Переверните самокат так, чтобы наклейка с предупреждением оказалась сверху.
Отверните двенадцать винтов длиной 12 мм с помощью крестовой отвёртки №2.
Отверните четыре винта длиной 10 мм с помощью крестовой отвёртки №2.
Винты, расположенные ближе к колёсам, могут быть труднодоступны. Используйте длинную тонкую отвёртку.
Шаг 2
Отсоедините правую крышку от самоката, чтобы получить доступ к аккумулятору.
Шаг 3
Отключите двухконтактный чёрно-жёлтый кабель.
Шаг 4
Отсоедините левую крышку от самоката.
Шаг 5
Отключите двухконтактный чёрно-жёлтый кабель. Аккумулятор полностью отключён.
Шаг 6

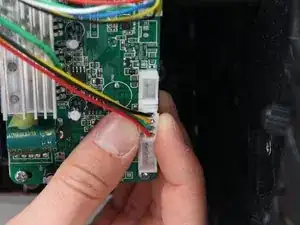

Отключите белый пятиконтактный разъём от платы датчика гироскопа.
Отключите шестиконтактный разъём красного, жёлтого, синего, зелёного, чёрного и белого цветов.
Отключите двухконтактный чёрно-красный разъём.

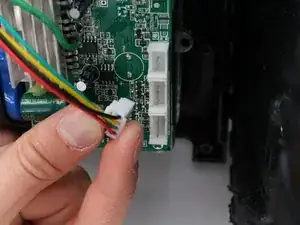

Отключите четырёхконтактный разъём чёрного, жёлтого, зелёного и красного цветов. Пример отключения этого разъёма показан на изображении.
Шаг 7

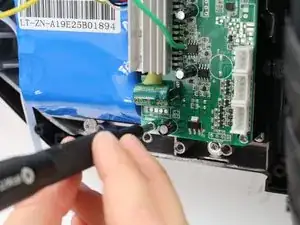

Отверните четыре винта длиной 10 мм с платы датчика гироскопа с помощью крестовой отвёртки №2.
Шаг 8

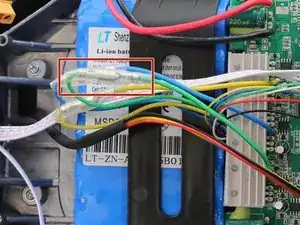

Отодвиньте резиновые изоляторы от фиксатора зелёного гильзового разъёма.

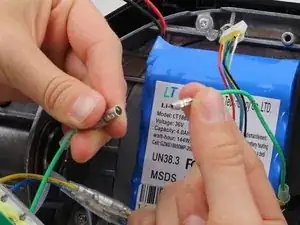

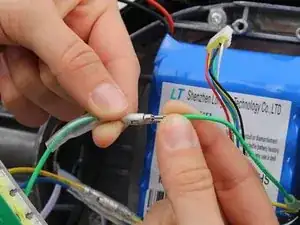

Удерживайте разъём за металлическое соединение и отключите его.
Повторите действие для жёлтого и красного гильзовых разъёмов.
Провода могут быть стянуты стяжкой. Обрежьте её.
Гильзовые разъёмы могут быть тугими — смело прикладывайте значительное усилие.
Шаг 9

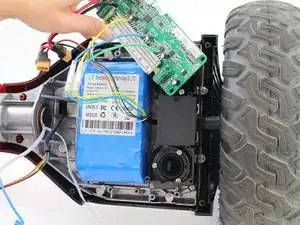

Извлеките плату датчика гироскопа.
Завершение
Чтобы собрать устройство, выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
