Замена батареи GPS Kaptur

Этот гид покажет, где найти батарею и как её заменить. Если дрон не включается или батарея повреждена, используйте этот гайд для помощи.

Шаг 1

Батарея доступна через заднюю часть дрона.

Нажмите на зажимы с обеих сторон белой полоски, чтобы вынуть батарею.

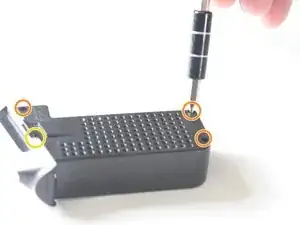

Удалите винты, начиная с трёх меньших, расположенных в верхней части батареи.

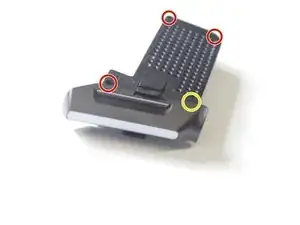

Удалите три винта с другой стороны.

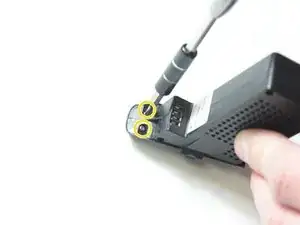

Два винта скрыты под желтым кругом. Вам нужно будет сначала удалить другие винты, прежде чем добраться до этих двух.

Должен быть один винт с крестообразной головкой 7 мм, три винта с крестообразной головкой 6 мм и четыре винта с крестообразной головкой 5 мм.

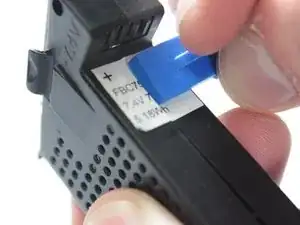

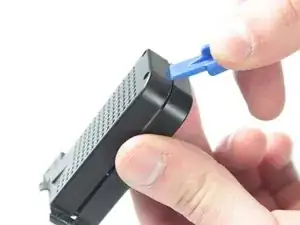

Снимите верхнюю деталь и аккуратно разъедините две половинки. Разделите наклейку при необходимости.

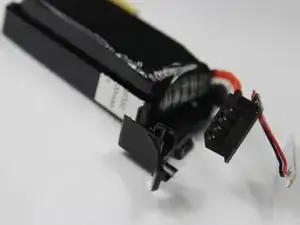

Батарея теперь подлежит извлечению из своего контейнера.

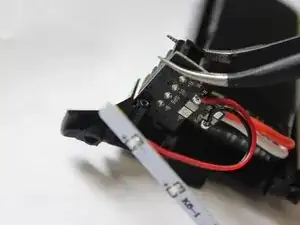

При сборке убедитесь, что разъем возвращен в свою держатель и направлен в правильную сторону.

Для сборки устройства следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
