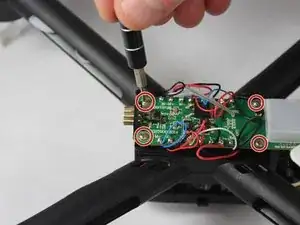

Замена основной печатной платы GPS дрона Protocol Kaptur

Аккумулятор доступен через заднюю часть дрона.

Нажмите на вкладки с обеих сторон белой полосы, чтобы вытащить аккумулятор.

Удалите винты, начиная с трех небольших сверху аккумулятора.

Удалите три винта с другой стороны.

Под желтым кругом находятся два винта. Вам нужно сначала удалить остальные винты, чтобы добраться до этих двух.

Должен быть один винт с головкой Phillips 7 мм, три винта с головкой Phillips 6 мм и четыре винта с головкой Phillips 5 мм.

Снимите верхнюю часть и аккуратно разделите две половины. При необходимости разделите наклейку.

Теперь аккумулятор можно извлечь из его контейнера.

При сборке снова убедитесь, что выходное отверстие вернулось на место и направлено в правильном направлении.

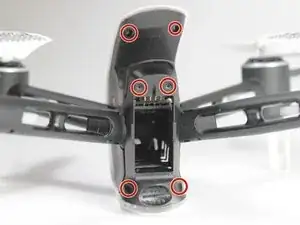

Удалите 4 винта 7 мм сверху и снизу, а также 2 винта 5 мм посередине, затем снимите заднюю часть корпуса.

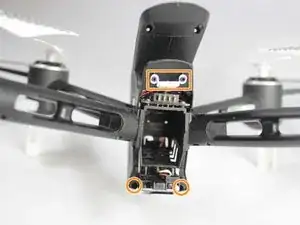

Удалите два скрытых винта внизу и белую кнопку питания.

Будет 6 винтов с головкой Phillips 7 мм и 2 винта с головкой Phillips 5 мм.

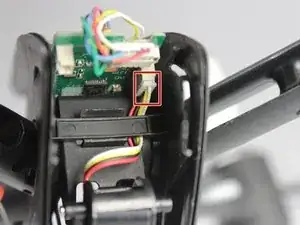

Отсоедините все шнуры от печатных плат.

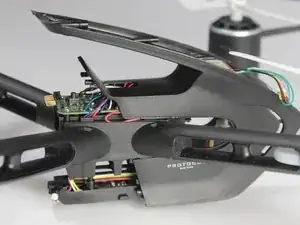

Осторожно сдвиньте основной корпус с рук.
