Замена камеры Protocol Slipstream WiFi
Если в вашем Protocol Slipstream WiFi (номер модели 6182-3MXB) сломана камера, воспользуйтесь этим руководством для замены камеры. Камера позволяет пользователю делать фотографии и видеозаписи с устройства. Если камера сломана, вы не сможете делать фотографии и видео с устройства. Будьте осторожны и не заменяйте камеру при включённом устройстве. Пропеллер вращается очень быстро и может быть потенциально опасен. При снятии камеры аккуратно обращайтесь с ленточным проводом. Ленточный провод очень хрупкий и легко ломается. Перед попыткой извлечь ленточный провод камеры из разъёма убедитесь, что две защёлки, удерживающие ленточный провод, полностью выдвинуты.
Шаг 1

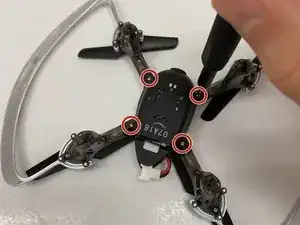

Удалите четыре винта Phillips #00 длиной 5,5 мм, которые крепят нижнюю обшивку к верхней обшивке.

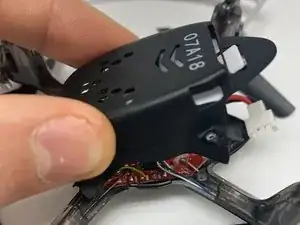

Осторожно потяните нижнюю обшивку вверх и в сторону задней части дрона. Нижняя обшивка останется прикреплённой к верхней обшивке тремя проводами. Просто отложите нижнюю обшивку в сторону и продолжайте ремонт.
Будьте очень осторожны при разъединении нижней и верхней обшивок. Между ними по-прежнему будут подключены 3 провода.
Шаг 2

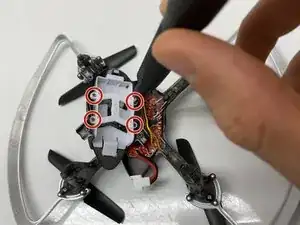

Удалите четыре винта Phillips #00 длиной 5,5 мм, которые крепят поддон батареи к нижней обшивке.
После удаления четырёх винтов Phillips #00 длиной 5,5 мм осторожно потяните за поддон батареи, чтобы отделить его от нижней обшивки.
Шаг 3

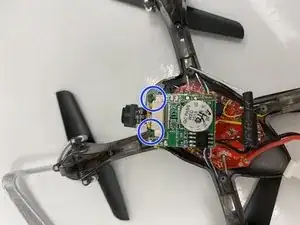

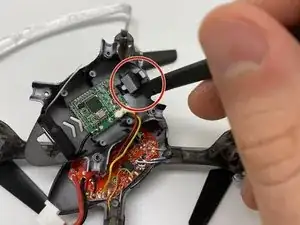

Используйте лопатку, чтобы аккуратно поддеть по внешнему краю камеры и извлечь камеру из посадочного отверстия.
Будьте осторожны при извлечении камеры из посадочного отверстия: к ней прикреплён небольшой ленточный провод, соединяющий её с платой.
Сборка камера+плата теперь будет свободна для перемещения. Пока отведите нижнюю обшивку в сторону.
Шаг 4

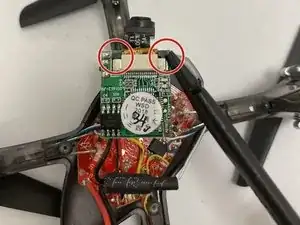

Используйте плоскую сторону лопатки и нажмите на 2 защёлки по обе стороны от разъёма камеры на плате, сдвинув защёлки в сторону передней части дрона (от платы).
Убедитесь, что обе защёлки полностью выдвинуты, иначе ленточный провод камеры не отделится и вы можете повредить провод, тянув за него.

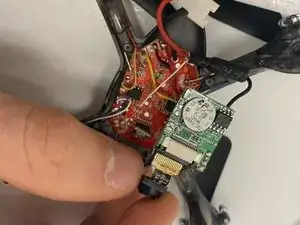

Теперь извлеките ленточный провод камеры из разъёма на плате.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
