Замена мотора Protocol Galileo

Найдите дверцу на нижней стороне дрона. Откройте дверцу.

Осторожно выньте аккумулятор, сперва вытянув провода.

Отключите разъем.

При повторном подключении не забудьте сопоставить черный провод с черным, а красный с красным.

Используйте прочный лопаточный инструмент, чтобы поддеть металлические колпачки, вдавливая лопаточку в колпачок.

Поверните белую втулку шпинделя против часовой стрелки, чтобы выровнять фиксирующий штифт внутри с отверстием.

Используйте пинцет, чтобы извлечь фиксирующий штифт.

Снимите белую втулку шпинделя.

Обратите внимание, какая сторона втулки шпинделя является верхней.

Снимите пропеллер.

Снимите защитные кожухи лопастей, отвинтив два винта 13 миллиметров крестовой отверткой #0. Выньте кожухи. Повторите шаги для остальных трех углов.

Отверните два винта 9 мм, расположенных внутри ножек. Повторите ту же процедуру для остальных трех ножек.

Отключите провод камеры.

Нажмите кнопку освобождения зажима и выдвиньте модуль камеры от кнопки.

Снимите защитный кожух мотора, отвинтив два винта 9 мм крестовой отверткой #0. Когда винты будут сняты, руками снимите защитный кожух мотора. Повторите процедуру для остальных трех лучей.

Отстегните кабель мотора от корпуса с помощью двух монтажных лопаток. Повторите ту же процедуру для остальных трех лучей.

Удалите три винта 9 мм вокруг корпуса мотора. Повторите шаги для трех других лучей.

Удалите четыре винта 9 мм, расположенных там, где изначально размещались ножки. (Используйте отвертку с тонким шлицем)

Разрежьте желтые полосы скальпелем. Осторожно подденьте корпус с помощью монтажных лопаток, работая вокруг углов.

Снимите моторный блок с нижней оболочки.

Сдвиньте шестерню-пиньон с моторного блока.

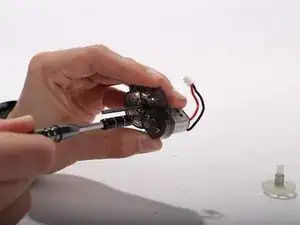

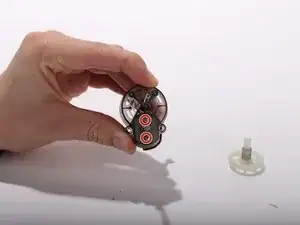

Снимите два винта 4 мм крестовой отверткой с мотора.

Отделите мотор от пластикового держателя мотора.
