Замена светодиода (LED) в Protocol Galileo Stealth
В этом руководстве показано, как заменить светодиоды (LED) на дроне. Требуется минимальный набор инструментов, но риск повредить дрон выше, чем в большинстве других руководств, если каждый шаг не выполнять очень аккуратно.
Шаг 1
Выверните винты Phillips #0 длиной 8 мм (всего 24 шт.) из нижнего корпуса.
Тщательно уложите винты в безопасное место, чтобы не потерять их.
Шаг 2
Разделите верхний и нижний корпуса, слегка потянув их в разные стороны.
Шаг 3

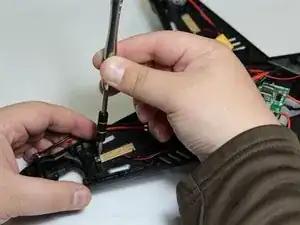

Выверните винт Phillips #0 длиной 6 мм, крепящий светодиодную ленту.
Шаг 4

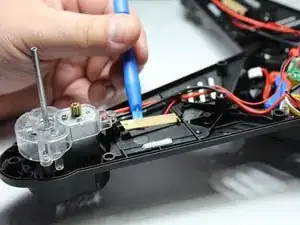

Снимите светодиодную ленту с корпуса, приложив легкое давление пластиковой лопаткой от нижнего корпуса.
Будьте осторожны, чтобы не повредить светодиодную ленту при её снятии с нижнего корпуса.
Шаг 5

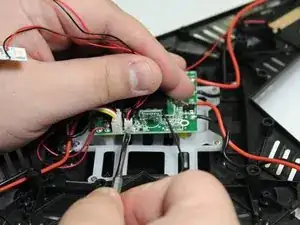

Отстегните разъем проводки от материнской платы, приложив лёгкое давление пластиковой лопаткой в направлении от материнской платы.
Избегайте повреждения разъема проводки, проводов и материнской платы при снятии разъема.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
