Замена шестерни штифта Protocol Galileo

Найдите крышку в нижней части дрона. Откройте крышку.

Аккуратно выньте аккумулятор, сначала вытянув провода.

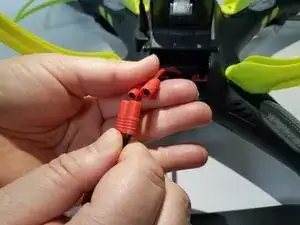

Отключите разъём.

При повторном подключении убедитесь, что чёрный провод соединён с чёрным, а красный — с красным.

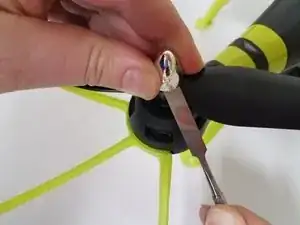

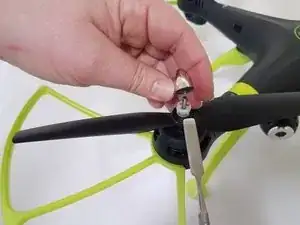

Используйте прочный лопаточный инструмент, чтобы поддеть металлические крышки, вставив лопатку под крышку и поднимая её.

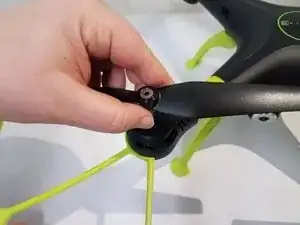

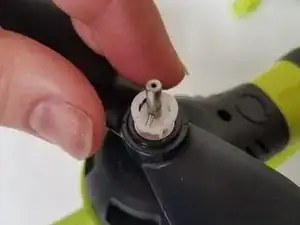

Поверните белую втулку шпинделя против часовой стрелки, чтобы совмещать фиксирующий штифт с отверстием.

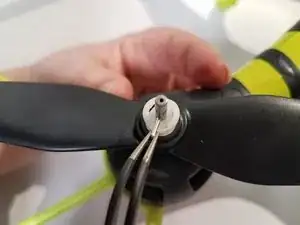

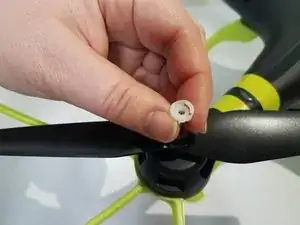

Используйте пинцет, чтобы вынуть фиксирующий штифт.

Снимите белую втулку шпинделя.

Обратите внимание, какая сторона втулки шпинделя является верхней.

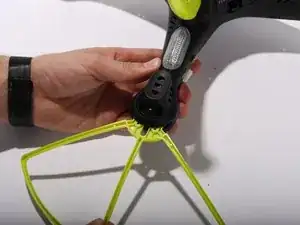

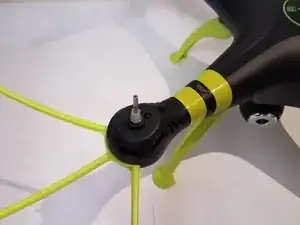

Снимите пропеллер.

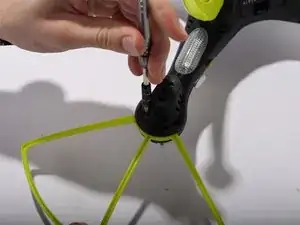

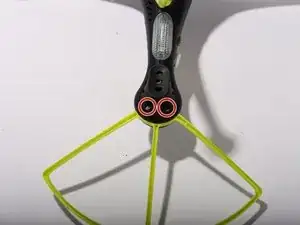

Снимите защитные кожухи винтов, отвинтив два винта 13 мм крестовой отвёрткой Philips #0. Выньте кожухи. Повторите шаги для остальных трёх углов.

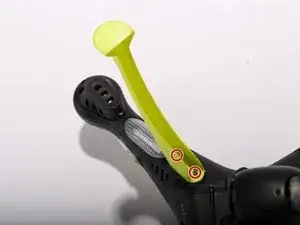

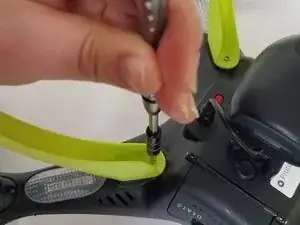

Отверните два винта 9 мм, расположенных внутри ног. Повторите ту же процедуру для остальных трёх ног.

Отключите кабель камеры.

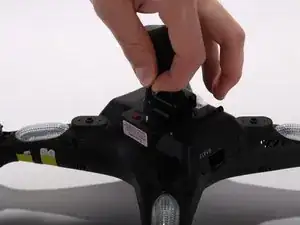

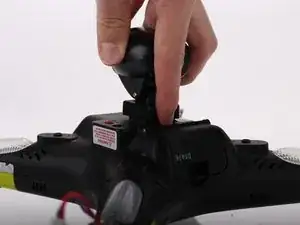

Нажмите кнопку фиксации и вытяните модуль камеры в сторону от кнопки.

Снимите защитный кожух мотора, отвинтив два винта 9 мм крестовой отвёрткой Philips #0. Когда винты будут сняты, снимите кожух моторной защиты пальцами. Повторите процедуру для остальных трёх лучей.

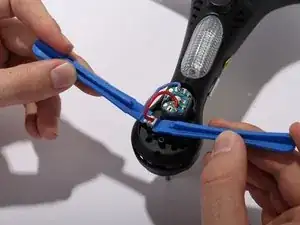

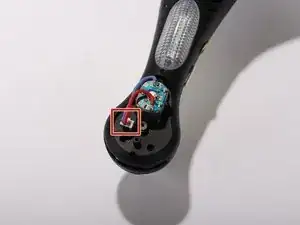

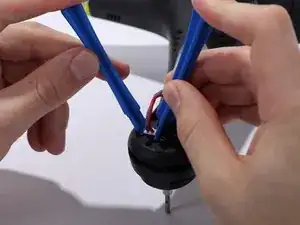

Отстегните кабель мотора от кожуха, используя две лопатки. Повторите ту же процедуру для остальных трёх лучей.

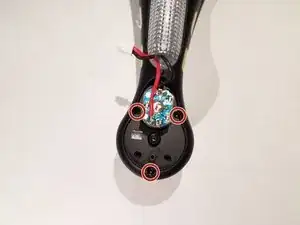

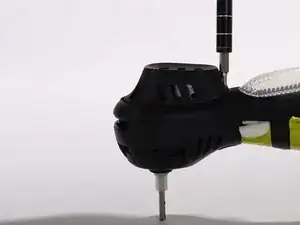

Снимите 3 винта 9 мм вокруг корпуса мотора. Повторите шаги для остальных трёх лучей.

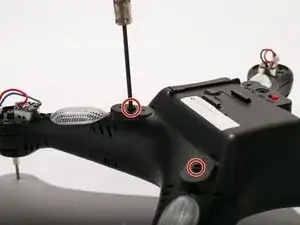

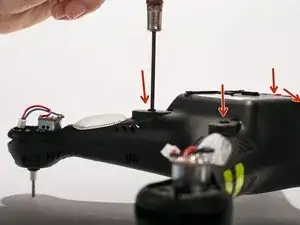

Снимите четыре винта 9 мм, расположенные там, где ранее были установлены ноги. (Используйте отвёртку с тонким наконечником)

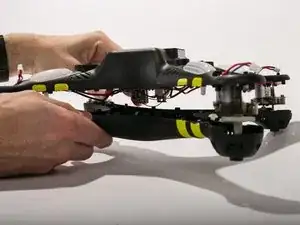

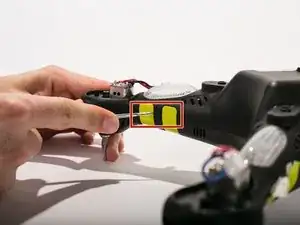

Разрежьте жёлтые полосы скальпелем. Подденьте корпус лопатками, аккуратно работая по углам.

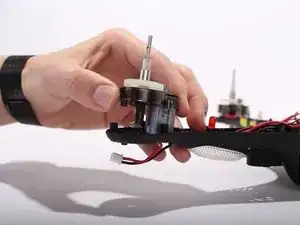

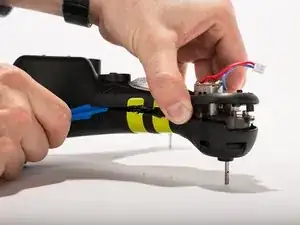

Извлеките узел мотора из нижней половины корпуса.

Сдвиньте шестерню штифта с вала моторного узла.
