Замена мотора Protocol Galileo Stealth
В этом руководстве показано, как снять моторы дрона с нижнего корпуса. Требуется минимальный набор инструментов; однако необходимы предварительные шаги. Это руководство полезно при замене неисправного или повреждённого мотора.
Шаг 1

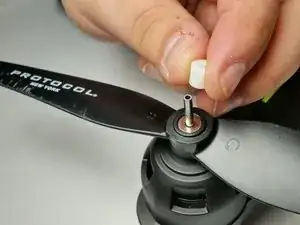

Снимите хромированный кожух вала, осторожно потянув его от дрона.
Шаг 2

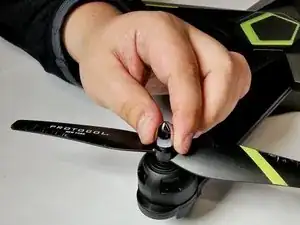

Используя отвертку Phillips №000, выкрутите винт 7 мм с упора пропеллера.
При выкручивании винта прикладывайте достаточное усилие, чтобы избежать срыва резьбы.
Шаг 3
Снимите упор пропеллера с вала, слегка потянув его от дрона.
Шаг 4
Снимите пропеллер с вала, слегка потянув его от дрона.
Шаг 5

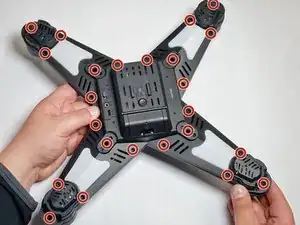

Выверните винты Phillips №0 длиной 8 мм (всего 24 шт.) из нижнего корпуса.
Аккуратно положите винты в безопасное место, чтобы не потерять их.
Шаг 6

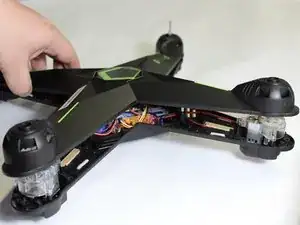

Разъедините верхний и нижний корпуса, слегка раздвинув их друг от друга.
Шаг 7

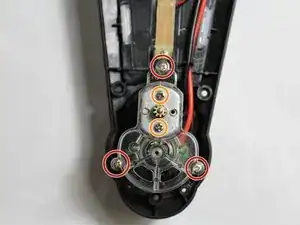

Снимите 3 наружных винта Phillips №0 длиной 8 мм с нижнего корпуса дрона.

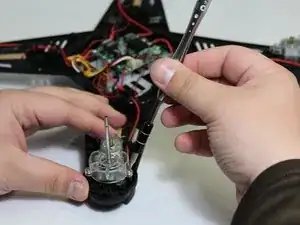

Снимите 2 внутренних винта Phillips №0 длиной 3 мм с мотора дрона.
Поместите винты в безопасное место, чтобы не потерять их.
Шаг 8

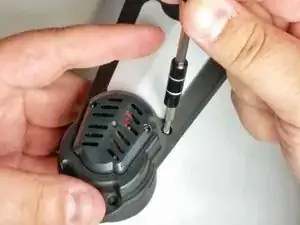

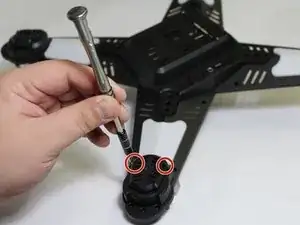

Выверните два винта Phillips №0 длиной 6 мм с нижней крышки мотора, расположенной на нижней стороне дрона.
Поместите винты в безопасное место, чтобы не потерять их.
Шаг 9

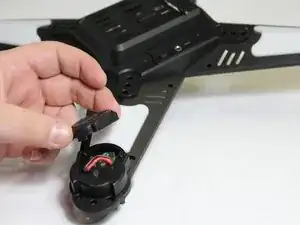

Снимите крышку мотора, слегка потянув её от дрона.
Шаг 10

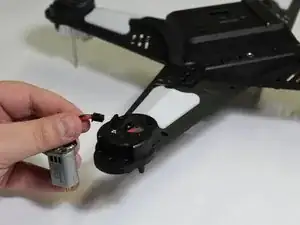

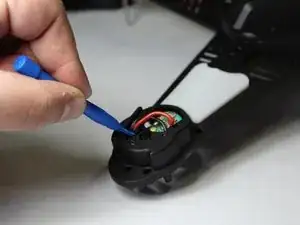

Отщёлкните разъём провода, слегка нажав пластиковым монтажным инструментом на разъём, и снимите мотор.
Этот разъём может быть немного трудным для снятия, но не требует большого усилия.
Избегайте повреждения разъёма и проводов при отщёлкивании разъёма.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
