Замена выключателя питания Black and Decker WP900
Эта страница содержит инструкции по разборке полировщика и восковщика Black and Decker WP900 с диаметром диска 6 дюймов до момента, когда выключатель можно будет полностью снять и заменить.
Шаг 1

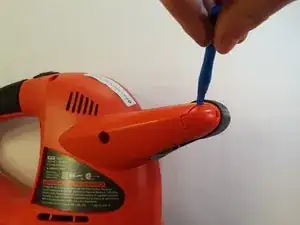

Используя пластиковый инструмент, отсоедините вкладку ручки, как показано.
Убедитесь, что устройство отключено от сети.
Шаг 2

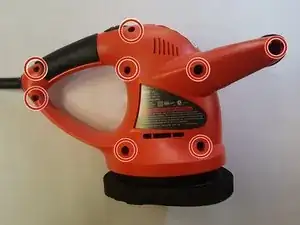

С помощью отвертки Philips #1 открутите все винты. Должно быть 8 винтов по 30 мм, которые необходимо удалить.
Не забудьте запомнить, где был размещен каждый винт в устройстве для последующей сборки.
Шаг 3

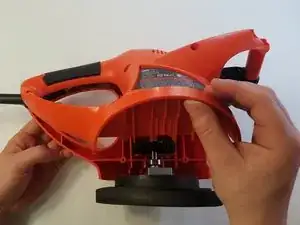

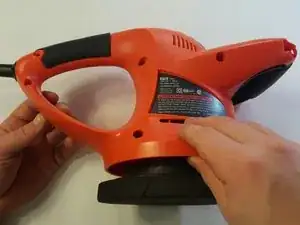

Снимите заднюю панель внешнего корпуса, оставив все внутренние компоненты в передней панели.

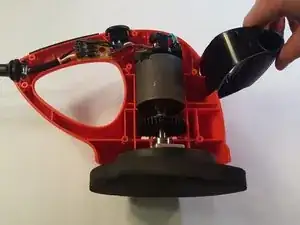

Снимите черную ручку с основного внешнего корпуса.
Шаг 4

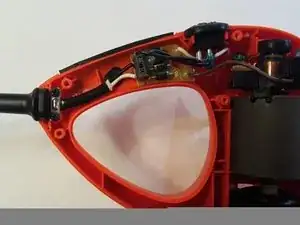

Ослабьте шнур питания и панель управления. С помощью отвертки Philips #1 удалите два винта по 22 мм.
Металлическая скоба отсоединится вместе с двумя винтами.
Используя отвертку с плоским лезвием 3/32", удалите два винта по 22 мм.
Шаг 5

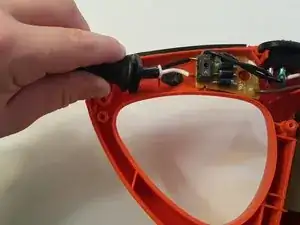

Аккуратно потяните шнур питания из блока управления.
Помните, при сборке устройства черный провод должен быть сверху.
Шаг 6

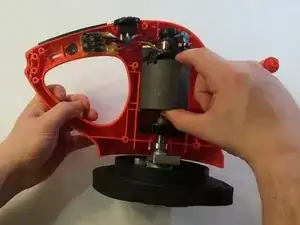

Удерживая мотор, извлеките внутренние компоненты из переднего внешнего корпуса.
Выключатель и панель управления будут прикреплены к магнитному корпусу.
Шаг 7

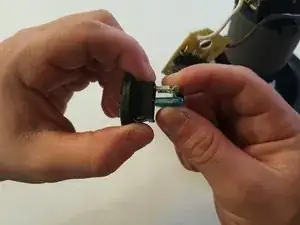

Удалите выключатель с проводов.
Осторожно потяните и отсоедините два проводных соединения.
Теперь выключатель можно заменить. Будьте осторожны, чтобы не повредить два соединения с блоком управления в процессе.
Заключение
Чтобы собрать ваше устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
