Замена мотора Black and Decker WP900
На этой странице приведены инструкции по разборке полировальной машины-орбитера Black and Decker WP900 6-Inch Orbital Waxer and Polisher до состояния, при котором мотор можно полностью извлечь и заменить.
Шаг 1

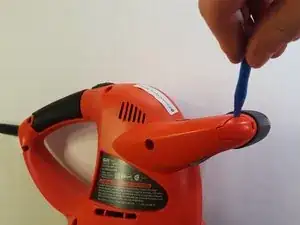

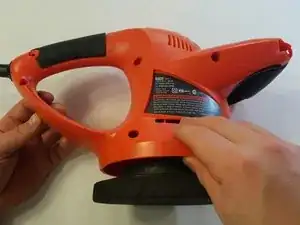

С помощью пластикового инструмента отсоедините защёлку ручки, как показано.
Убедитесь, что устройство отключено от сети.
Шаг 2

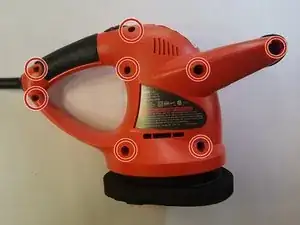

Отверткой Philips №1 выкрутите все винты. Нужно снять восемь винтов длиной 30 мм.
Убедитесь, что вы отслеживаете расположение каждого винта в устройстве для последующей сборки.
Шаг 3

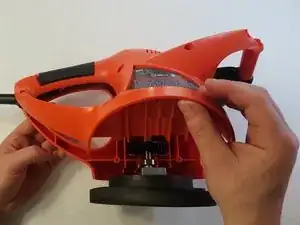

Снимите заднюю панель внешнего корпуса, оставив все внутренние компоненты на передней панели.
Снимите чёрную рукоятку с основного внешнего корпуса.
Шаг 4

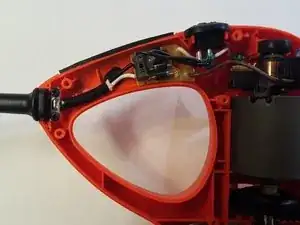

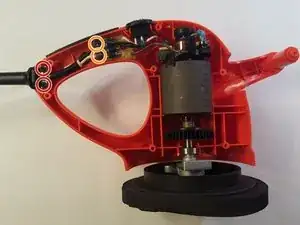

Ослабьте сетевой шнур и панель управления. Отверткой Phillips №1 удалите два винта длиной 22 мм.
Металлический кронштейн отсоединится вместе с двумя винтами.
Отверткой с плоским лезвием 3/32" удалите два винта длиной 22 мм.
Шаг 5

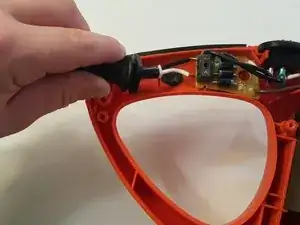

Осторожно вытяните сетевой шнур из модуля управления.
При сборке устройства помните, что чёрный провод должен находиться сверху.
Шаг 6

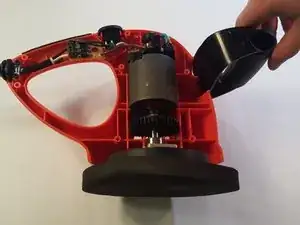

Крепко удерживая мотор, выведите внутренние компоненты из передней части внешнего корпуса.
Выключатель и панель управления прикреплены к мотору.
Шаг 7

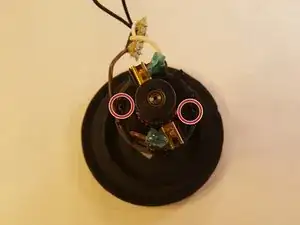

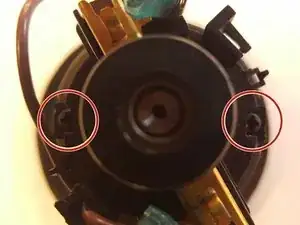

Отверткой Phillips №1 снимите два винта длиной 22 мм, фиксирующие узел щёток на моторе.
Шаг 8

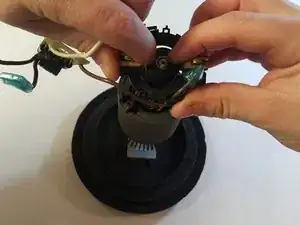

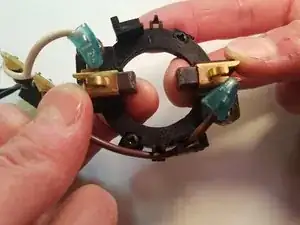

Чтобы полностью снять узел щёток с мотора, отожмите щётки (расположенные в золотистой гофрировке) наружу и потяните вверх.
Шаг 9

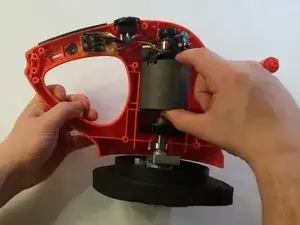

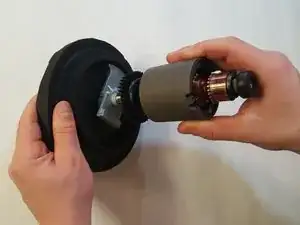

Приложив значительную силу, потяните мотор вверх и снимите его с катушки провода.
Заключение
Для повторной сборки устройства выполняйте эти инструкции в обратном порядке.
