Замена насоса Karcher Rotary Floor Cleaner 17833080 2017
Это руководство показывает, как снять и установить насос для Karcher Rotary Floor Cleaner 17833080 2017.
Если очиститель пола не распыляет воду при включении, сначала проверьте распределители воды за роликовыми щётками на наличие засоров.
Шаг 1
Перед началом убедитесь, что питание отключено и устройство вынуто из розетки.

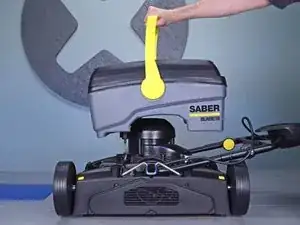

Поднимите бак за ручку и снимите его с устройства.
Шаг 2

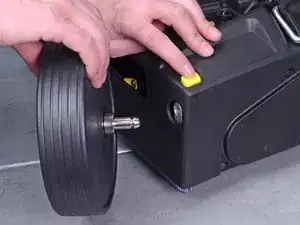

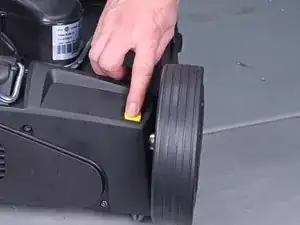

Нажмите жёлтую кнопку у основания каждого колеса, чтобы освободить колёса.
Снимите оба колеса из их гнёзд.
Шаг 3

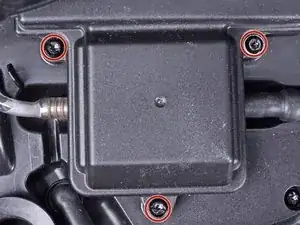

Используйте биту T20, чтобы выкрутить три винта, крепящих крышку насоса.
Шаг 4

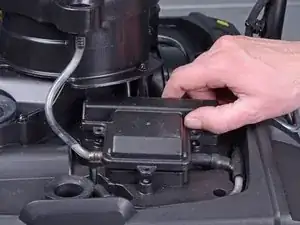

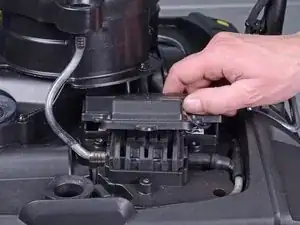

Снимите крышку насоса.
Шаг 5

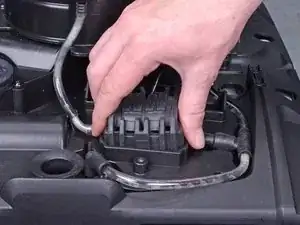

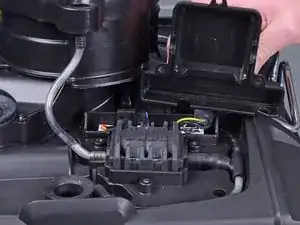

Сожмите среднюю заглушку по краям и вытащите её из гнезда.
При сборке убедитесь, что все заглушки плотно установлены в своих гнёздах.
Шаг 6

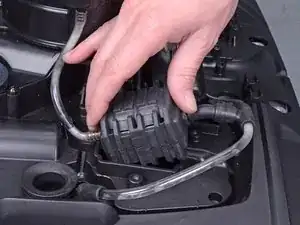

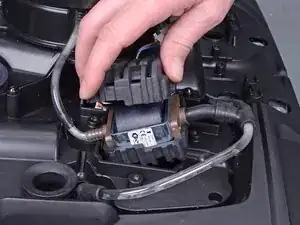

Поднимите узел насоса из его посадочного места.

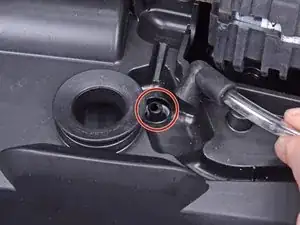

Совет при сборке: убедитесь, что конец выходного шланга полностью закреплён в гнезде корпуса.
Шаг 7
Отогните две резиновые опоры от насоса.
Шаг 8

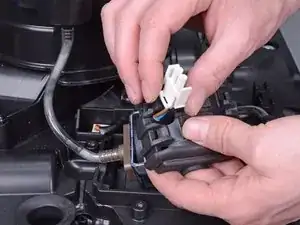

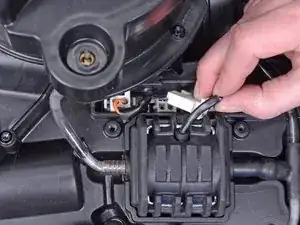

Протяните штекер насоса через вырез в резиновом компенсаторе.
Шаг 9

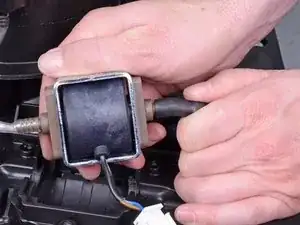

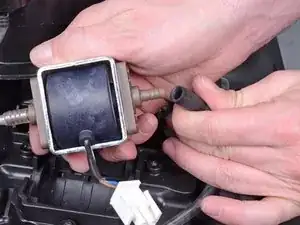

Снимите чёрный обратный клапан с выходного патрубка насоса.
Шаг 10
Снимите прозрачный шланг с входного патрубка насоса.
Шаг 11

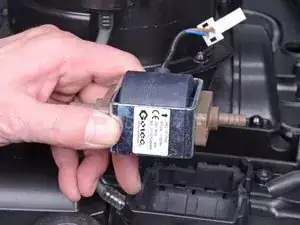

Извлеките насос.

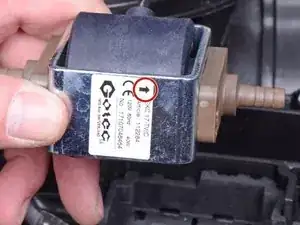

Совет при сборке: будьте осторожны, чтобы не перепутать вход и выход насоса. Стрелка указывает на выход насоса, который должен быть соединён с чёрным обратным клапаном.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
