Замена ротора у Clarke Floor Buffer 01278A 2016

Прежде чем вы начнете, убедитесь, что полуавтомат выключен и отключен от сети.

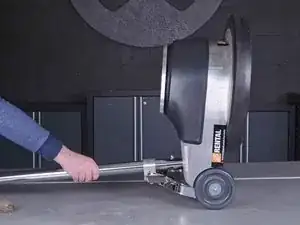

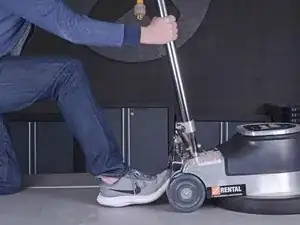

Зафиксируйте заднюю часть полуавтомата ногой возле оси колеса и обхватите ручку обеими руками.

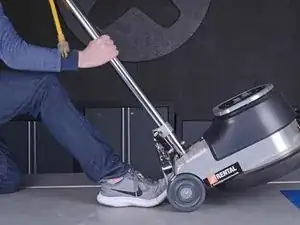

Медленно наклоните полуавтомат назад, пока ручка не будет опираться на вашу рабочую поверхность.

Используйте шестигранный ключ 3/16" или биту, чтобы удалить четыре винта длиной 18,6 мм, крепящих защитную щетку к дну полуавтомата.

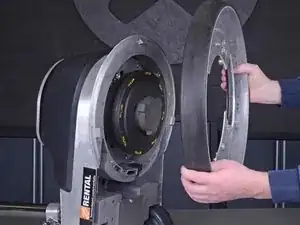

Снимите защитную щетку с нижней части полуавтомата.

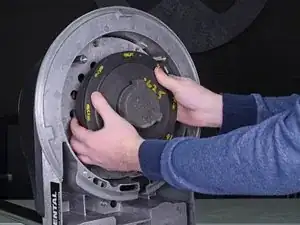

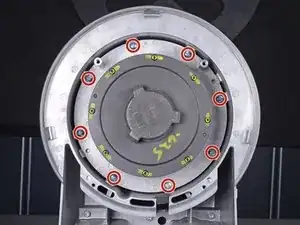

Удалите восемь винтов Philips #3 длиной 23,1 мм, крепящих сборку редуктора и ротор к корпусу полуавтомата.

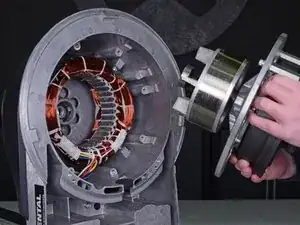

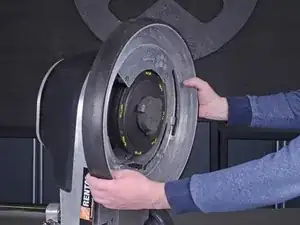

Удалите сборку редуктора и ротор из корпуса полуавтомата.

Сборка редуктора крепко вставлена в корпус. Вам нужно будет слегка потрясти сборку вперед и назад с достаточным нажимом, чтобы освободить её.

Сборка редуктора и ротор очень тяжелые, поэтому может помочь поддержка сборки снизу при её удалении.

Совет по повторной сборке: При установке новой сборки редуктора убедитесь, что отверстия для винтов совпадают с отверстиями корпуса.

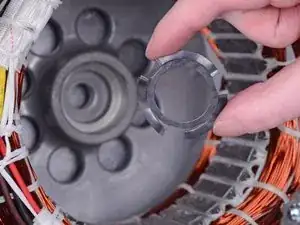

Круглая пружина нагрузки, которая находится внутри корпуса, может выпасть при удалении сборки редуктора и ротора. Убедитесь, что вы сохранили её для повторной сборки.

Следующие два шага покажут, как снять подшипник с вала ротора.

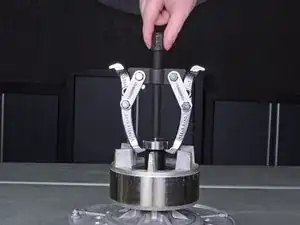

Поставьте центральный резьбовой болт съёмника шестерен на центр вала ротора.

Подключите ноги съёмника к внешним нижним краям подшипника и вручную затяните болт, пока съёмник не станет плотно на подшипнике.

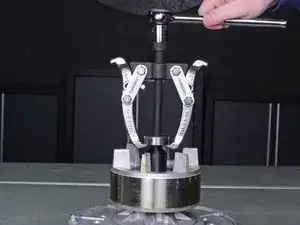

Используйте ключ, чтобы затянуть съёмник, пока подшипник не освободится.

Удалите подшипник.

Совет по повторной сборке: Используйте молоток, чтобы аккуратно забить подшипник на новый вал ротора.

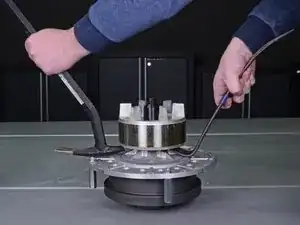

Используйте два ломика и разместите их концы между ротором и сборкой редуктора как можно ближе к центру.

Приложите силу к обоим ломикам в противоположных направлениях, чтобы отключить ротор от сборки редуктора.

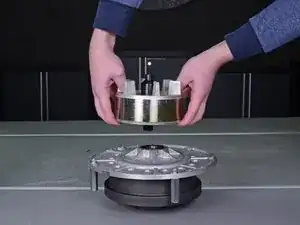

Удалите ротор из сборки редуктора.

Совет по повторной сборке: Убедитесь, что ключи вала ротора и редуктора совпадают при их сборке.
