Замена ручки Clarke Floor Buffer 01278A 2016

Перед началом убедитесь, что полировальная машина выключена и отключена от сети.

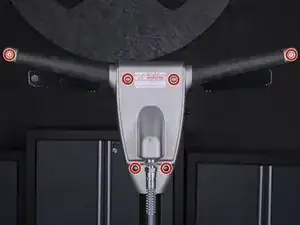

Используйте шестигранный ключ 3/16" или бит для отвёртки, чтобы вынуть шесть винтов длиной 23,4 мм, удерживающих две половины кожуха ручки вместе.

Задняя половина кожуха прикреплена болтами к трубке ручки, поэтому потребуется снять только переднюю половину.

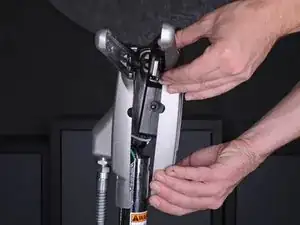

Тяните переднюю половину кожуха прямо от задней половины, чтобы разъединить кожух.

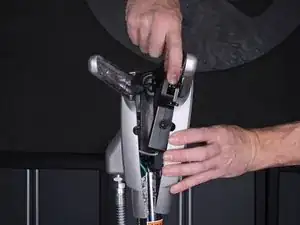

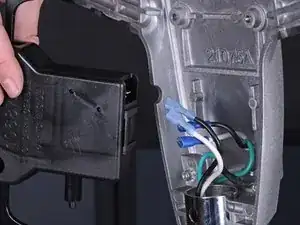

Если узел блокировки (interlock) выйдет вместе с передней половиной кожуха, отсоедините его и установите обратно в заднюю половину.

Снимите переднюю половину кожуха ручки.

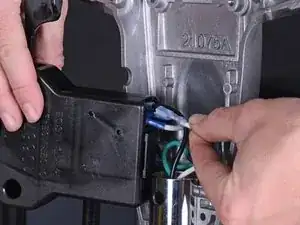

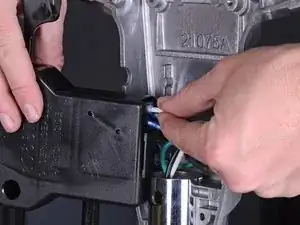

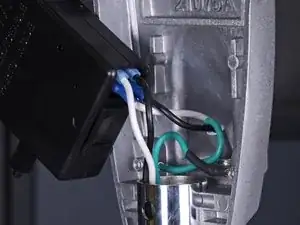

Вытяните провода, подключённые к узлу блокировки, прямо из их разъёмов.

Запомните, к каким контактам на узле блокировки подключён каждый провод.

После отключения всех проводов от узла блокировки выньте сам узел блокировки из ручки.

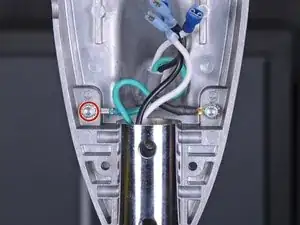

Используйте шестигранный ключ 3/16" или бит для отвёртки, чтобы убрать винт длиной 13,8 мм, фиксирующий зелёный защитный провод питания к кожуху ручки.

Этот винт снабжён стопорной шайбой. Сохраните её для обратной сборки.

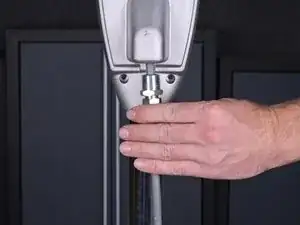

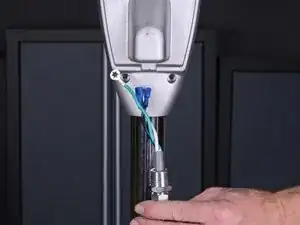

Используйте гаечный ключ 7/8", чтобы ослабить муфту, фиксирующую сетевой шнур к кожуху ручки.

Вытяните сетевой шнур прямо вниз и наружу из кожуха ручки.

Во избежание повреждения проводов вынимайте сетевой шнур медленно и следите, чтобы провода ни за что не зацепились при вытягивании.

Убедитесь, что трубка ручки закреплена на месте, проверив, что кулачковый замок находится в зафиксированном положении.

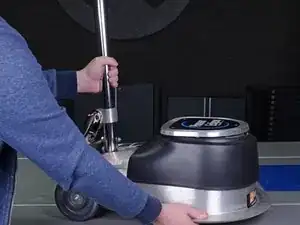

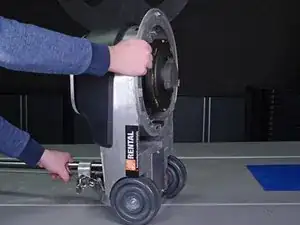

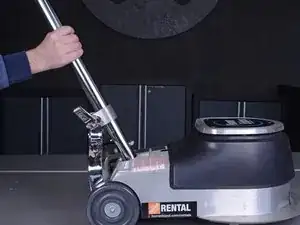

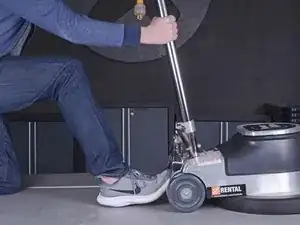

Подперев заднюю часть полировальной машины ногой возле оси колеса, возьмитесь обеими руками за ручку.

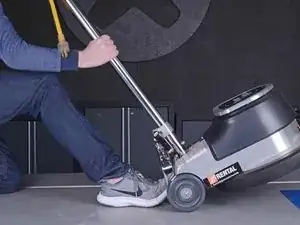

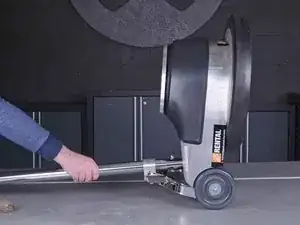

Медленно наклоните полировальную машину назад, пока ручка не ляжет на рабочую поверхность.

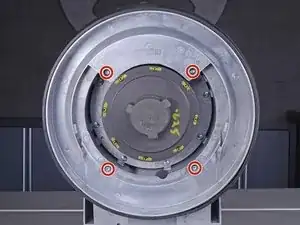

Используйте шестигранный ключ 3/16" или бит для отвёртки, чтобы вынуть четыре винта длиной 18,6 мм, фиксирующие щитковую щётку к днищу полировальной машины.

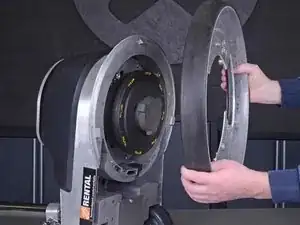

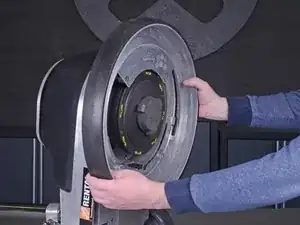

Снимите щитковую щётку, потянув её прямо с днища полировальной машины.

Снимите три винта Phillips #2 длиной 12,6 мм, фиксирующие нижнюю крышку к полировальной машине.

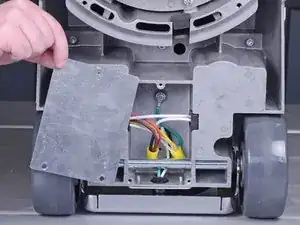

Снимите нижнюю крышку, чтобы открыть провода внутри.

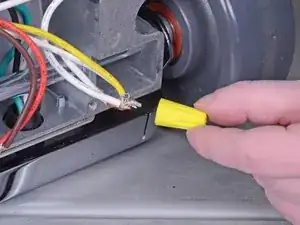

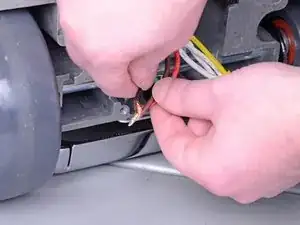

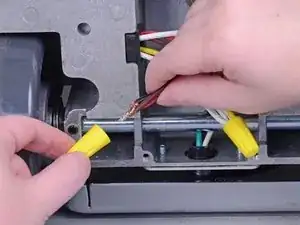

Размотайте и снимите жёлтые соединительные гайки с чёрных, коричневых и красных проводов.

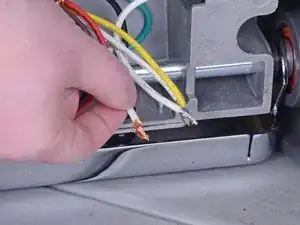

Отделите чёрный медный провод от коричневых и красных проводов.

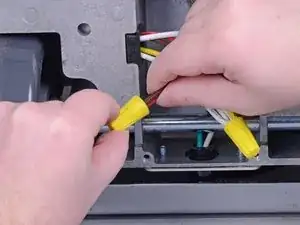

Размотайте и снимите другую соединительную гайку.

Отделите белый медный провод от остальных проводов.

Совет при сборке: Может быть полезно снова прикрутить соединительную гайку после отделения нужного провода, чтобы отслеживать, какие провода остаются соединёнными.

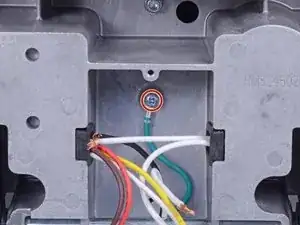

Снимите винт Phillips #2 длиной 12,4 мм, фиксирующий заземляющий провод к полировальной машине.

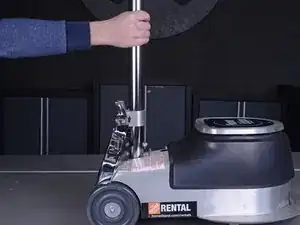

Осторожно верните полировальную машину в вертикальное положение.

Следующие два шага обеспечат более лёгкий доступ к плите сstrain relief, которую необходимо снять.

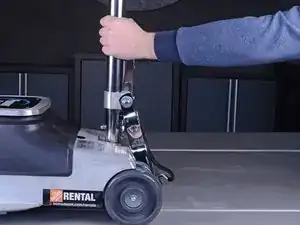

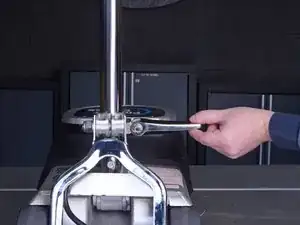

Поднимите рукоятку кулачкового замка, чтобы ослабить трубку ручки.

Наклоните ручку назад под углом 45 градусов.

Обязательно затяните кулачковый замок, чтобы зафиксировать ручку в этом положении.

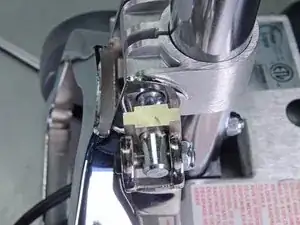

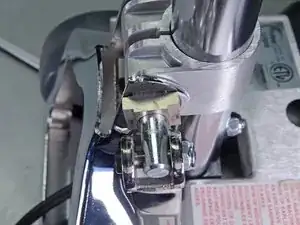

Снимите два винта Phillips #2 длиной 12,4 мм, фиксирующие пластину зажатия кабеля (strain relief) к полировальной машине.

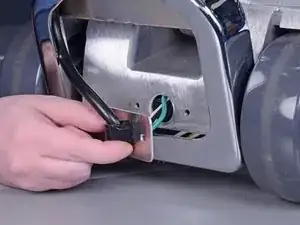

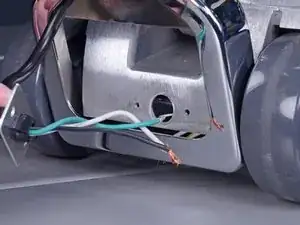

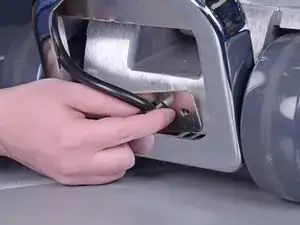

Возьмите фиксатор натяжения провода рукояти и аккуратно извлеките провода и пластину фиксирующего элемента.

Чтобы не повредить провода, извлекайте пластину фиксирующего элемента медленно и следите, чтобы провода нигде не зацепились при вытягивании.

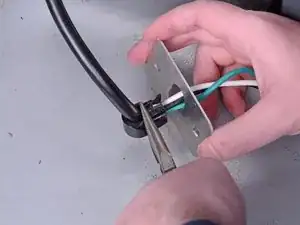

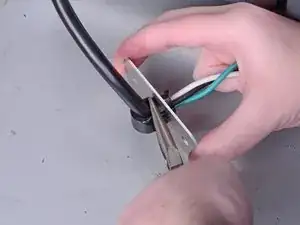

Используйте плоскогубцы с тонкими носами, чтобы сжать верхнюю и нижнюю части зажима натяжения провода, создавая достаточно места для сдвига пластины фиксирующего элемента со зажима.

Снимите пластину фиксирующего элемента.

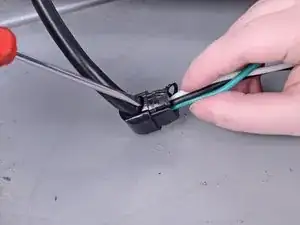

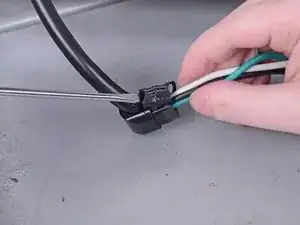

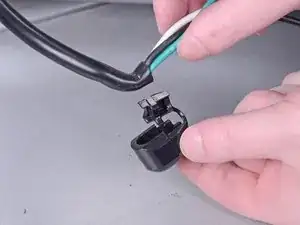

Используйте отвертку с плоским лезвием, чтобы приподнять зажим натяжения провода и удалить его.

Будьте осторожны при выполнении этого шага — чрезмерное усилие может повредить провода.

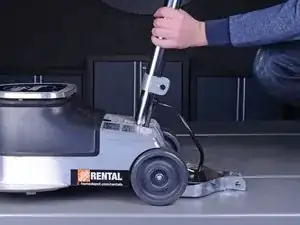

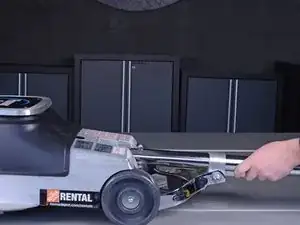

Ослабьте кулачковый замок и откиньте рукоять назад до упора, чтобы она опиралась на рабочую поверхность.

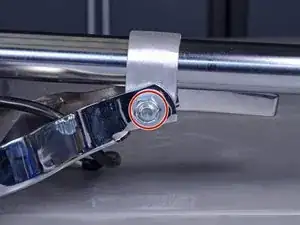

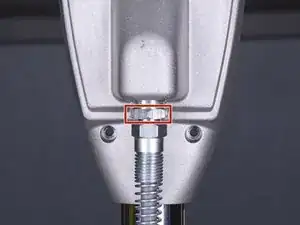

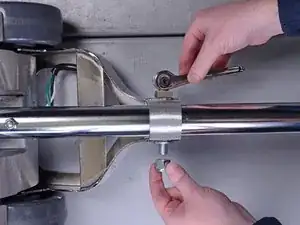

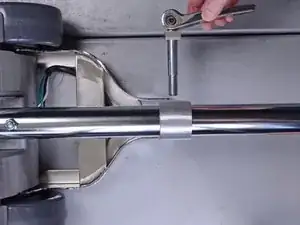

Используйте головку 3/4" и вороток, чтобы снять гайку, фиксирующую кулачковый замок на трубке рукояти.

Возможно, вам потребуется другой рукой удерживать рукоять кулачкового замка на месте при ослаблении гайки.

Снимите гайку с болта кулачкового замка.

К этой гайке прилагается шайба. Обязательно сохраните её для повторной сборки.

Вытяните рукоять кулачкового замка прямо наружу. Это отсоединит регулирующий рычаг от трубки рукояти.

Совет по сборке: Болт кулачкового замка содержит специальную квадратную шайбу. При сборке убедитесь, что она выровнена и находится внутри паза регулирующего рычага.

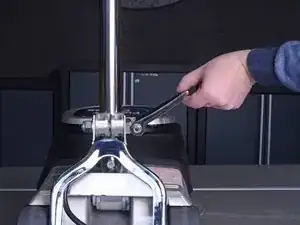

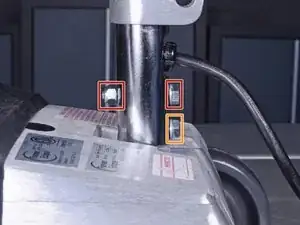

Откиньте рукоять вверх и используйте головку 1/2" и вороток, чтобы удалить два болта и одну гайку, фиксирующие рукоять к полировальной машине:

Болт длиной 55,3 мм и гайка

Болт длиной 27,2 мм

Хотя верхний болт зафиксирован гайкой, он всё ещё имеет резьбу внутри трубки рукояти и его нужно будет выкрутить.

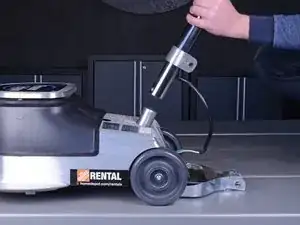

Вытяните рукоять прямо вверх, чтобы снять её с полировальной машины.

Поверните рукоять туда-сюда при вытягивании, чтобы облегчить её освобождение.
