Замена сетевого шнура Black and Decker WP900
Эта страница содержит инструкции по разборке шлифовальной и полировальной машины Black and Decker WP900 с 6-дюймовым орбитальным движением до момента, когда сетевой шнур можно полностью удалить и заменить.
Шаг 1

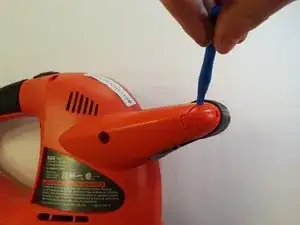

С помощью пластикового инструмента отверьте фиксатор ручки, как показано.
Убедитесь, что устройство отключено от сети.
Шаг 2

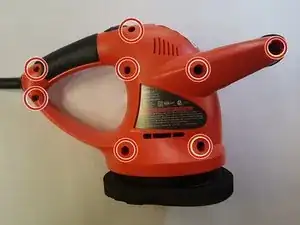

С помощью отвертки Philips #1 открутите все винты. Должно быть 8 винтов по 30 мм.
Постарайтесь запомнить, где был установлен каждый винт для последующей сборки.
Шаг 3

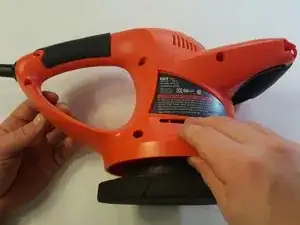

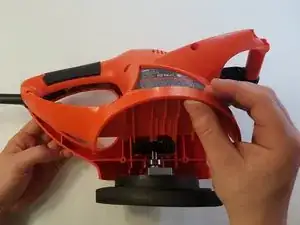

Снимите заднюю панель наружного корпуса, оставив все внутренние компоненты на передней панели.

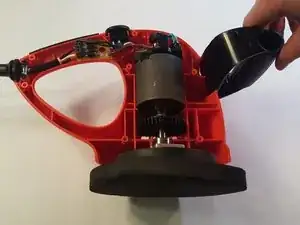

Снимите черную ручку с основного наружного корпуса.
Шаг 4

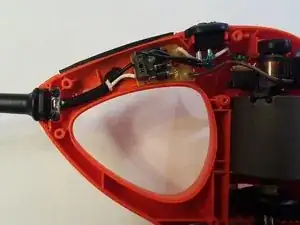

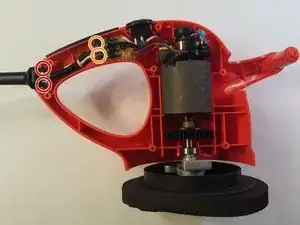

Ослабьте сетевой шнур и панель управления. С помощью отвертки Philips #1 удалите два винта по 22 мм.
Металлический кронштейн отсоединится вместе с двумя винтами.
С помощью плоской отвертки 3/32" удалите два винта по 22 мм.
Шаг 5

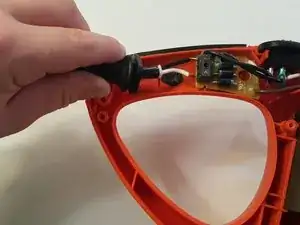

Осторожно вытащите сетевой шнур из модуля управления.
Это часть, которую нужно заменить. Не забудьте вставить черный провод в верхний порт при установке нового шнура.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
