Замена вакуумного мотора турбины Karcher Rotary Floor Cleaner 17833080 2017

Перед началом убедитесь, что устройство выключено и отключено от питания.

Поднимите бак за ручку и снимите его с устройства.

Нажмите желтую кнопку рядом с основанием каждого колеса, чтобы освободить колеса.

Снимите оба колеса из их посадочных мест.

Используйте отвертку T20, чтобы выкрутить три винта, фиксирующие крышку насоса.

Снимите крышку насоса.

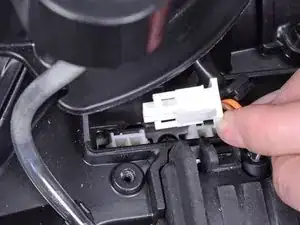

Сожмите левую вилку за кромки и вытяните её из разъёма.

При сборке убедитесь, что все вилки плотно установлены в своих разъёмах.

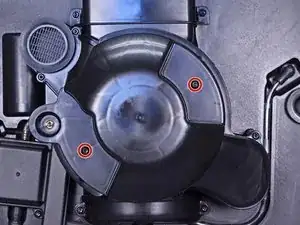

Используйте отвертку T20, чтобы выкрутить два винта, фиксирующих крышку вакуума.

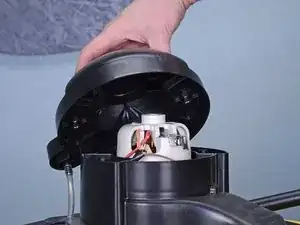

Снимите крышку вакуума.

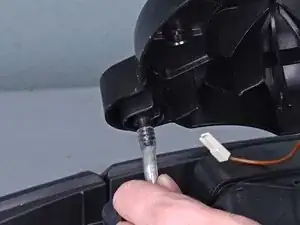

Снимите прозрачный шланг с крышки вакуума.

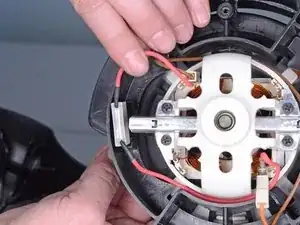

Совет при сборке: Используйте это фото как руководство по прокладке проводов мотора внутри корпуса вакуума.

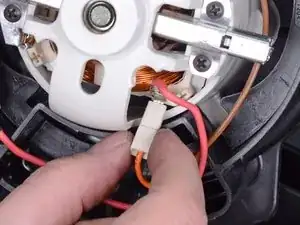

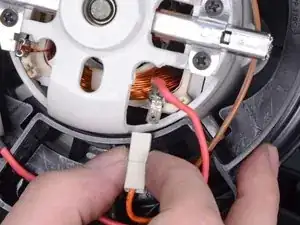

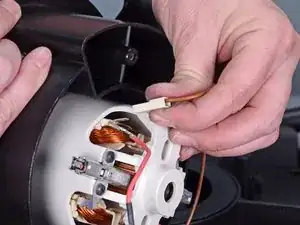

Отсоедините два провода мотора, сняв вилки с их плоских контактов.

Используйте отвертку T20, чтобы выкрутить пять винтов, фиксирующих корпус вакуума.

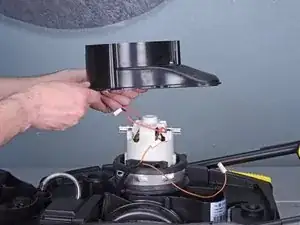

Поднимите корпус вакуума и снимите его.

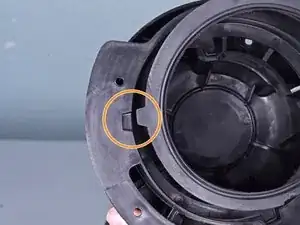

Совет при сборке: При сборке пропустите провода мотора через вырез на боковой стороне корпуса вакуума.

Совет при сборке: Убедитесь, что корпус вакуума правильно совмещён с резиновым уплотнением мотора.

Поднимите вакуумный мотор из устройства и извлеките его.

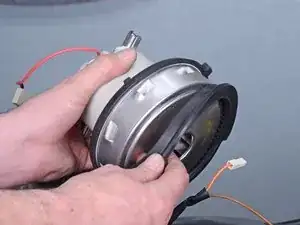

Снимите нижнее резиновое уплотнение с мотора и перенесите его на запасную деталь.

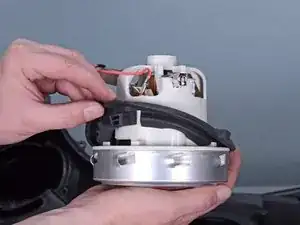

Снимите верхнее резиновое уплотнение с мотора и перенесите его на запасную деталь.

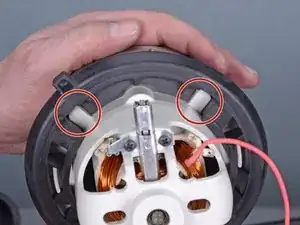

Верхнее уплотнение имеет ключевой паз. При сборке убедитесь в его правильной ориентации.
