Замена вентилятора пыли в шлифовальном аппарате American Sanders EZSand 07163A 2012

Перед началом убедитесь, что шлифовальный аппарат отключен от сети и выключен.

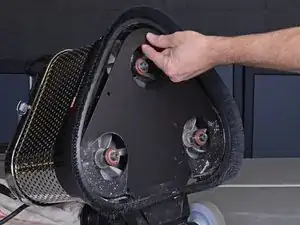

Аккуратно наклоните шлифовальный аппарат назад и положите его на бок, обнажив три шлифовальные подушки на дне.

Снимите нажимной диск шлифовальной бумаги с привода.

Используйте шестигранный ключ или биту 3 мм, чтобы удалить шесть винтов длиной 11,9 мм, удерживающих приводную подушку.

Снимите приводную подушку со шлифовального диска.

Используйте отвертку с плоским лезвием, чтобы вытащить и удалить резиновую заглушку в центре шлифовального диска.

Засуньте тонкий ключ на 22 мм под шлифовальный диск и зажмите его на плоской части вала двигателя, чтобы предотвратить вращение вала.

Используйте головку на 11 мм и трещотку, чтобы удалить болт длиной 16,5 мм, который крепит шлифовальный диск к валу двигателя.

Применяйте противообороты к ключу на вал, пока ослабляете болт, чтобы шлифовальный диск не вращался.

Возьмите два рычага и вставьте их под шлифовальный диск как можно ближе к валу.

Примените силу в противоположные стороны, чтобы аккуратно снять шлифовальный диск с вала.

Снимите шлифовальный диск с напольного шлифовального аппарата.

Повторите предыдущие семь шагов, чтобы снять другие два шлифовальных диска, прежде чем продолжать.

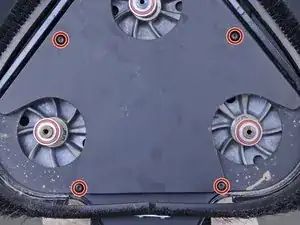

После снятия всех трех шлифовальных дисков, используйте шестигранный ключ на 4 мм, чтобы удалить четыре винта длиной 25,4 мм, крепящих нижнюю крышку и нижний груз.

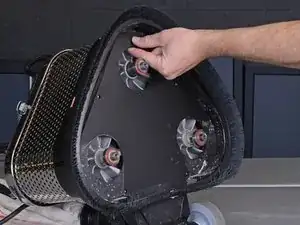

Поднимите нижний груз от шлифовального аппарата.

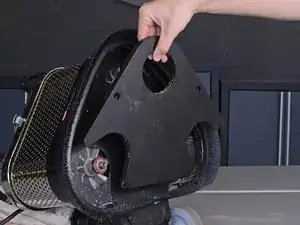

Оттяните верхний край нижней крышки от шлифовального аппарата, пока не появится достаточно пространства, чтобы выдвинуть крышку.

Сдвиньте крышку вдоль дна шлифовального аппарата, от колес, и снимите ее.

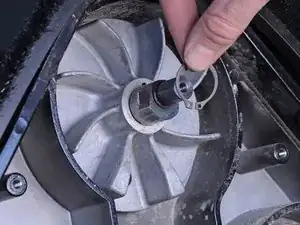

Снимите шайбу с вала двигателя.

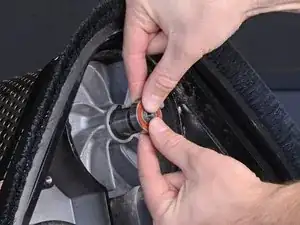

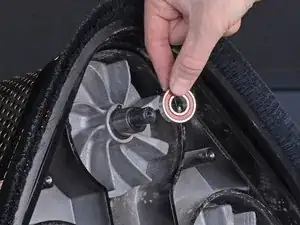

Снимите подшипник приводной подушки с вала двигателя.

Если вам не удается снять подшипник вручную, используйте съемник подшипников.

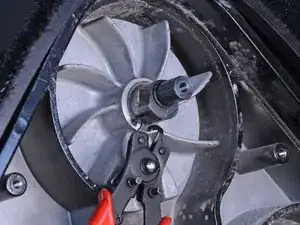

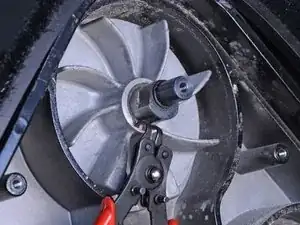

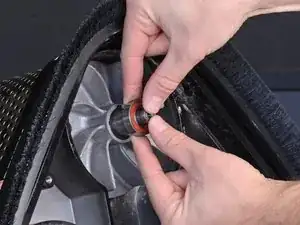

С помощью плоскогубцев для компенсационных колец, разожмите компенсационное кольцо и снимите его с вала двигателя.

Удалите компенсационное кольцо.

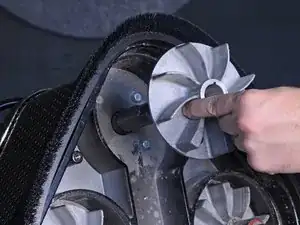

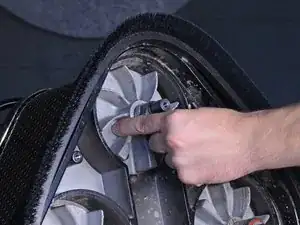

Снимите вентилятор пыли с вала двигателя.
