Замена рукояти American Sanders EZSand Orbital Sander 07163A 2017

Перед началом убедитесь, что шлифмашина выключена и отсоединена от сети.

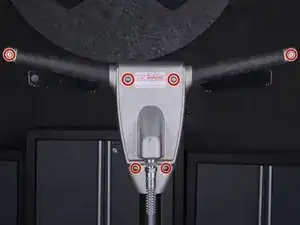

Используйте шестигранный ключ или бит 3/16" для удаления шести винтов длиной 23,4 мм, удерживающих две половины корпуса рукояти вместе.

Задняя половина корпуса прикручена к опоре рукояти, поэтому сначала снимается передняя половина.

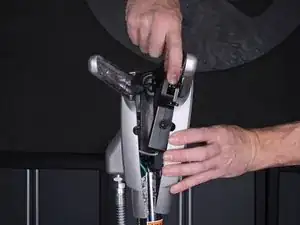

Оттяните переднюю половину корпуса прямо от задней половины, чтобы разъединить корпус.

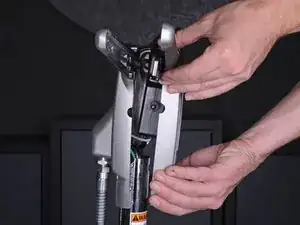

Если предохранительный узел вышел вместе с передней половиной корпуса, отсоедините его и поместите обратно в заднюю половину.

Снимите переднюю половину корпуса рукояти.

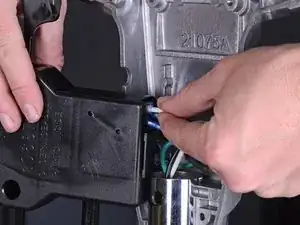

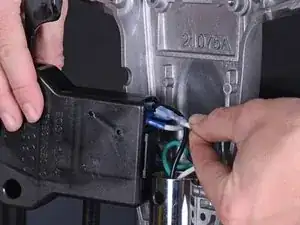

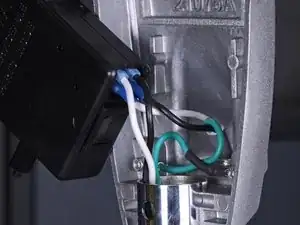

Вытяните провода, подключенные к предохранительному узлу, прямо из их разъёмов.

Отслеживайте, к какому контакту предохранительного узла подключён каждый провод.

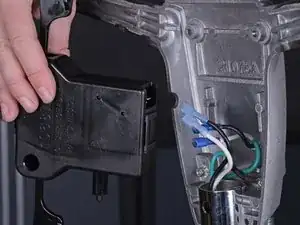

После отключения всех проводов от предохранительного узла снимите предохранительный узел с рукояти.

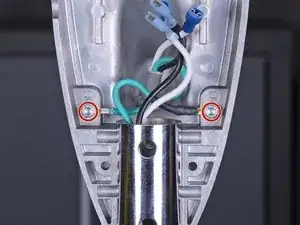

Используйте шестигранный ключ 4 мм, чтобы удалить два винта длиной 13,8 мм, закрепляющих зелёные заземляющие провода в корпусе рукояти.

На этих винтах установлены гроверы. Обязательно сохраните шайбы для повторной установки.

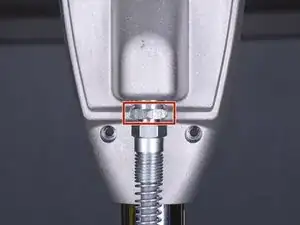

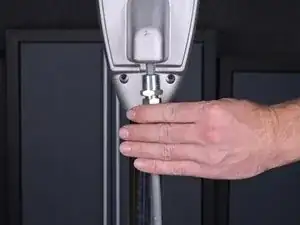

Используйте гаечный ключ 7/8", чтобы ослабить муфту, фиксирующую сетевой кабель в корпусе рукояти.

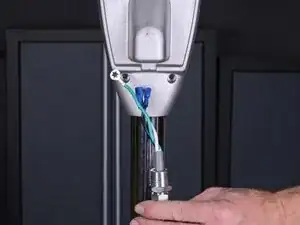

Вытяните сетевой кабель прямо вниз, вытащив его из рукояти.

Чтобы не повредить провода, извлекайте сетевой кабель медленно и следите, чтобы провода нигде не зацепились при извлечении.

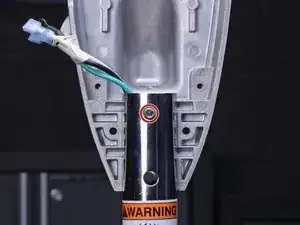

Используйте шестигранный ключ 3/16", чтобы удалить винт длиной 13,8 мм, фиксирующий заднюю половину корпуса рукояти к трубке рукояти.

На этом винте есть шайба. Обязательно сохраните её для повторной установки.

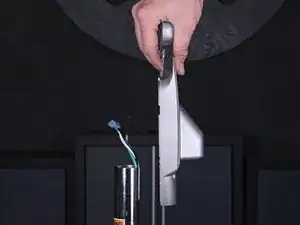

Снимите заднюю половину сборки рукояти.
