Замена растяжителя барабана шлифовальной машины Clarke 07012A 2012

Перед началом ремонта отключите все силовые кабели, чтобы снизить риск короткого замыкания и поражения электрическим током.

Потяните мешок для пыли, чтобы снять его с трубы для пыли.

Если мешок с пылью не снимается легко, аккуратно покрутите его вперед-назад во время вытягивания, чтобы освободить его с трубы.

Потяните за трубу для пыли вверх, чтобы снять её со шлифовальной машины.

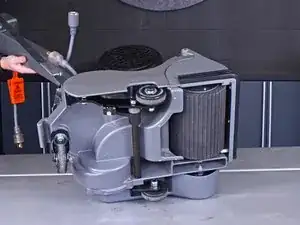

Аккуратно опустите шлифовальную машину на левую сторону (сторона с кожухом ремня).

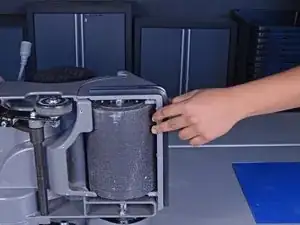

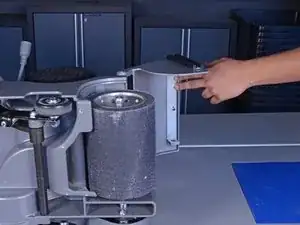

Поднимите переднюю крышку вверх и отведите её в сторону от шлифовального барабана.

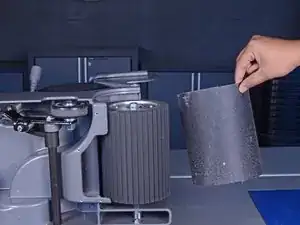

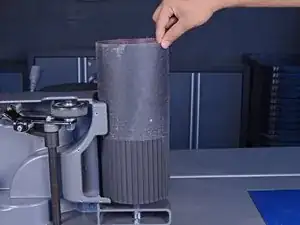

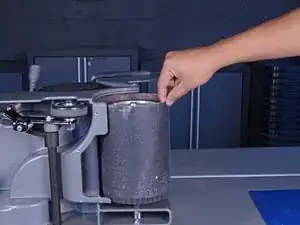

Тяните петлю наждачной бумаги прямо вверх и снимите её с барабана.

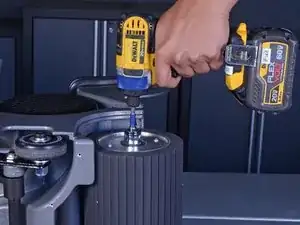

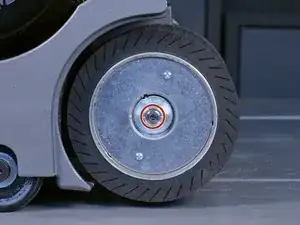

Снимите блокировочную гайку (nyloc) 3/4" с торцевой крышки барабана.

Блокировочные гайки могут быть трудно снять. При необходимости используйте ударный инструмент или другой электроинструмент для этого шага.

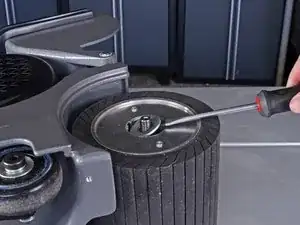

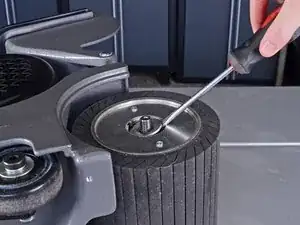

Используйте плоскую отвертку или монтажный инструмент, чтобы поддеть шлицевую шайбу и снять её с приводного вала.

Шлиц шлицевой шайбы может сломаться при снятии. В этом случае замените шлицевую шайбу на новую при сборке.

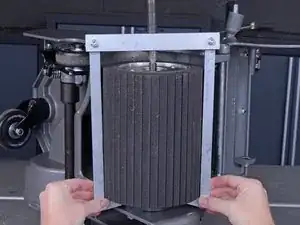

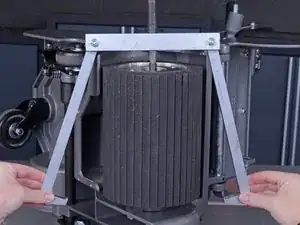

Разместите центральный винт съемника барабана на приводном валу шлифовальной машины и зацепите захваты съемника за нижний конец барабана.

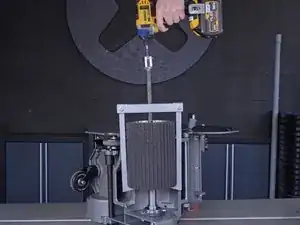

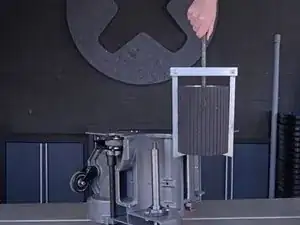

Используйте 15/16" головку и ударный винтоверт или гаечный ключ, чтобы отвернуть винт съемника барабана по часовой стрелке, поднимая барабан с приводного вала.

Как только барабан поднимется примерно наполовину, он должен свободно двигаться и может быть снят вручную до конца.
