Замена набора уплотнительных колец (O-ring) для Lezyne Pressure Drive

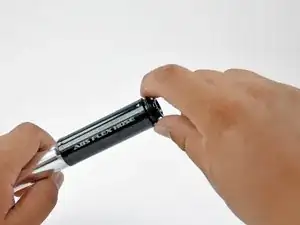

Поднимите резиновую крышку ABS-шланга, чтобы открыть штуцер ABS-шланга.

Поверните серебристый штуцер ABS-шланга против часовой стрелки, пока он полностью не открутится.

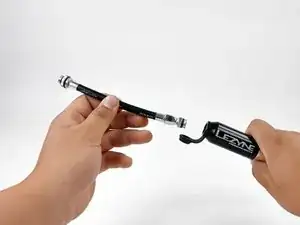

Снимите ABS-шланг с насоса.

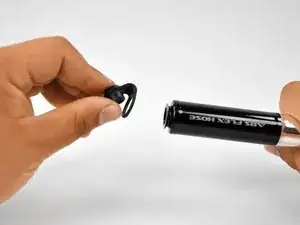

Снимите кожух ABS-шланга с насоса, потянув его прямо от насоса.

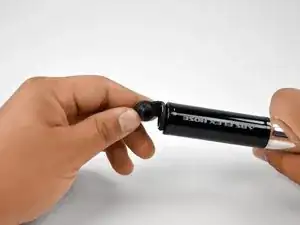

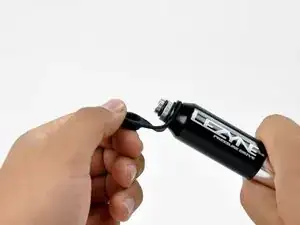

Переверните насос и отстегните резиновую крышку с выхода насоса.

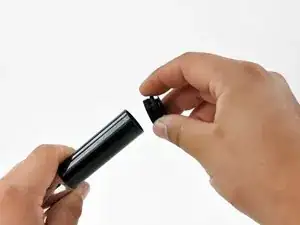

Снимите крышку выхода так же, как и кожух ABS-шланга.

Вытащите шток насоса вверх, пока не откроется серебристая крышка.

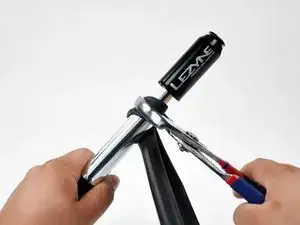

Используйте губцевый ключ или плоскогубцы, чтобы зажать серебристую крышку и повернуть её против часовой стрелки, пока она не ослабнет.

Настоятельно рекомендуем использовать что-то мягкое, например старую покрышку, как показано на фото, чтобы защитить алюминиевый корпус от сколов и царапин. Убедитесь, что используемый материал не будет скользить по отполированному алюминию.

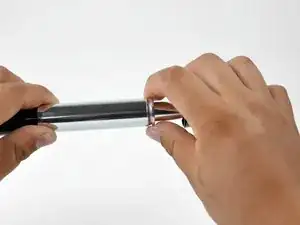

Продолжайте поворачивать серебристую крышку против часовой стрелки вручную, пока она полностью не открутится.

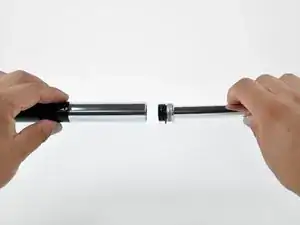

Выньте шток насоса из корпуса насоса.

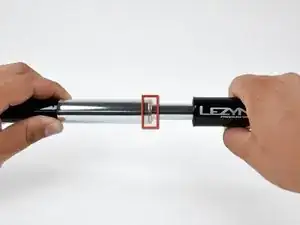

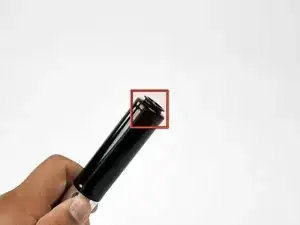

Найдите крышку выхода насоса на корпусе насоса.

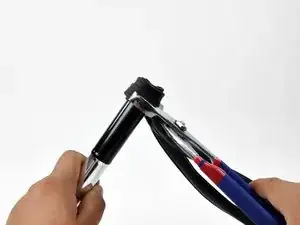

Используйте губцевый ключ или плоскогубцы, чтобы зажать крышку выхода насоса и повернуть её против часовой стрелки, пока она не ослабнет.

Используйте прокладочный материал, применённый при снятии серебристой крышки, чтобы не повредить корпус насоса и крышку выхода.

Продолжайте поворачивать крышку выхода против часовой стрелки вручную, пока она полностью не открутится.

Снимите крышку выхода насоса.

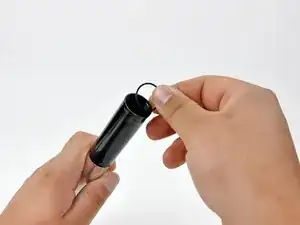

С помощью пальца снимите O-кольцо упора с посадочного места под резьбой крышки выхода насоса.

Установите новое O-кольцо упора в насос.

O-кольцо можно вставить с другой стороны корпуса насоса. Пока оно установлено прямо, шток насоса протолкнёт его на место.

Убедитесь, что O-кольцо не находится в резьбе корпуса насоса, иначе оно может быть повреждено при сборке.

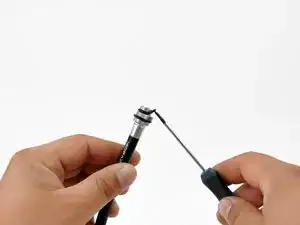

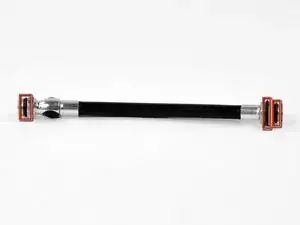

Замените три O-кольца на ABS-шланге. Используйте маленькую плоскую отвертку, чтобы помочь соскоблить старые O-кольца и растянуть новые O-кольца на место.

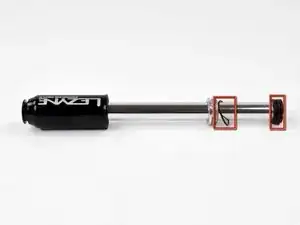

Замените два O-кольца на штоке насоса тем же способом, что и предыдущие O-кольца.

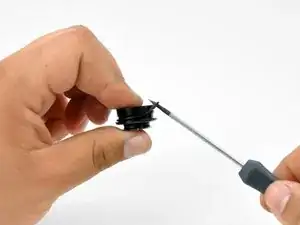

Замените O-кольцо крышки выхода тем же способом, что и предыдущие O-кольца.

Соберите насос, выполнив эти инструкции в обратном порядке.

Следите, чтобы тонкие O-кольца упора не застряли в резьбе корпуса насоса.

Рекомендуется нанести небольшое количество фиксирующего состава Loctite на крышку выхода при сборке, чтобы предотвратить её самооткручивание из-за вибрации.
