Замена переключателя управления Clarke Floor Sander 07012A 2012

Перед началом ремонта отключите все силовые кабели, чтобы снизить риск короткого замыкания и поражения электрическим током.

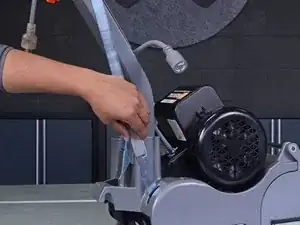

Потяните мешок для пыли, чтобы снять его с патрубка для пыли.

Если мешок не снимается легко, аккуратно поворачивайте его взад-вперёд, одновременно тянув, чтобы освободить его с патрубка.

Поднимите патрубок для пыли, чтобы снять его со шлифовальной машины.

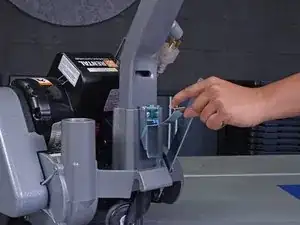

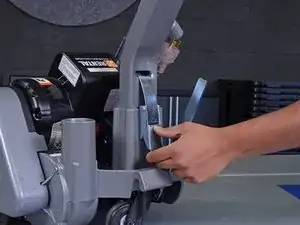

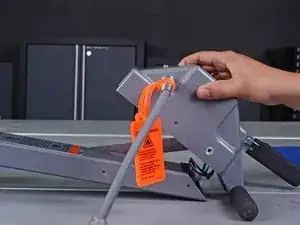

Подвиньте хомут на тяге рычага управления вверх, пока две половины рычага не разъединятся друг от друга.

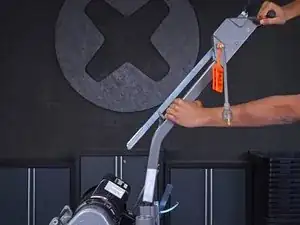

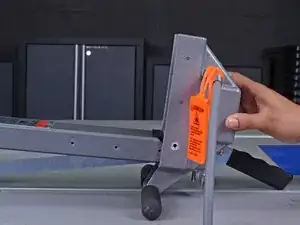

Поднимите защёлку в нижней части рукоятки, затем выньте фиксирующую пластину из её паза в рукоятке.

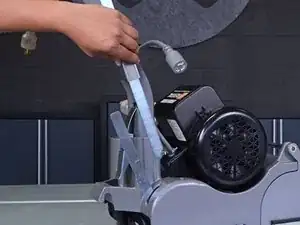

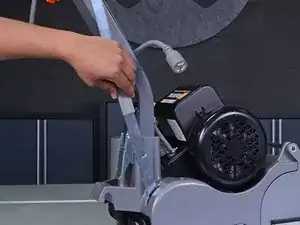

Поднимите сборку рукоятки и снимите её со шлифовальной машины.

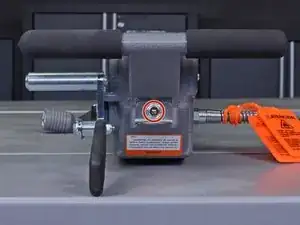

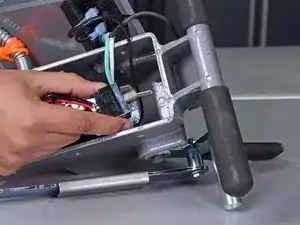

Используйте трещотку с глубокой торцовой головкой 9/16", чтобы снять гайку и звёздную шайбу с переключателя тумблера.

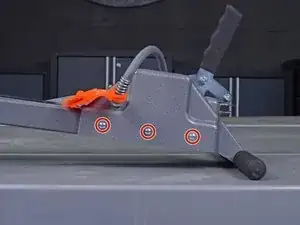

Используйте крестовую отвёртку #2, чтобы удалить шесть винтов в корпусе управления — по три с каждой стороны.

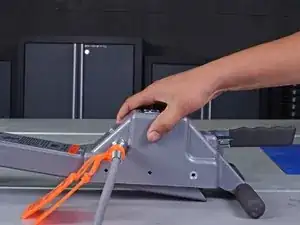

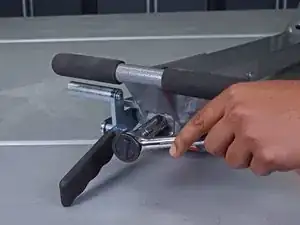

Поднимите корпус управления и отведите его в сторону, чтобы получить доступ к монтажной плате с проводкой внутри.

Корпус по-прежнему прикреплён к трубке рукоятки, не пытайтесь полностью оторвать его.

Перед разборкой отметьте, где подключён каждый провод. Обязательно верните каждый провод на его исходное место в монтажной плате при сборке.

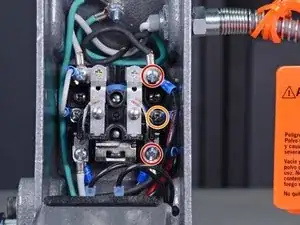

Используйте крестовую отвёртку #2, чтобы удалить следующие три винта из монтажной платы:

Два винта 10-32 x 3/8"

Один винт 8-32 x 3/8"

Снимите кольцевые и вилочные наконечники с винтов.

Потяните и аккуратно покачайте переключатель управления, чтобы вынуть его из монтажного отверстия в корпусе управления.

Внутри корпуса на тумблере может быть дополнительная звёздная шайба. Снимите и сохраните её для сборки.
