Замена ремня барабана шлифовальной машины Clarke 07012A 2012

Перед началом ремонта отключите все сетевые кабели, чтобы снизить риск короткого замыкания и поражения электрическим током.

Потяните за мешок для пыли, чтобы снять его с трубки пылеудаления.

Если мешок не снимается легко, аккуратно покрутите его туда-сюда, одновременно тянув, чтобы освободить его от трубки.

Поднимите трубку пылеудаления, чтобы снять её со шлифовальной машины.

Используйте длинную крестовую отвертку №2, чтобы снять два винта, удерживающих защиту ремня:

Один винт 1/4-20 x 18 мм

Один винт 1/4-20 x 30 мм

Снимите защиту ремня.

Осторожно наклоните шлифовальную машину на бок, чтобы оголить барабан и пластину пылевого кожуха.

Используйте крестовую отвертку №2, чтобы вынуть четыре винта на нижней стороне шлифовальной машины, удерживающие пластину пылевого кожуха.

Снимите пластину пылевого кожуха.

На следующих шагах вы ослабите гайки, которые крепят мотор к раме шлифовальной машины, чтобы снять натяжение с вентиляционного ремня.

Для этой процедуры нет необходимости полностью снимать эти гайки. Достаточно ослабить их настолько, чтобы мотор мог сдвигаться вперёд и назад.

Используйте трещотку с удлинителем и глубокую головку 1/2", чтобы ослабить две гайки за пластиной пылевого кожуха.

Гайки могут быть очень тугими. При необходимости используйте вороток или ударный инструмент.

Используйте гаечный ключ 1/2", чтобы ослабить ещё две гайки, фиксирующие мотор.

Сдвиньте мотор по его монтажным пазам к задней части шлифовальной машины, пока вентиляционный ремень не потеряет натяжение.

При сборке верните мотор в исходное положение перед затяжкой четырёх гаек крепления мотора. Проверьте, что оба ремня правильно установлены по центру и натянуты, прежде чем возвращать защиту ремня на место.

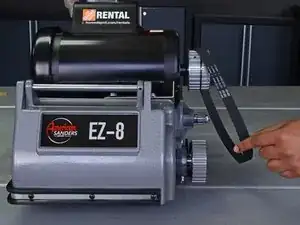

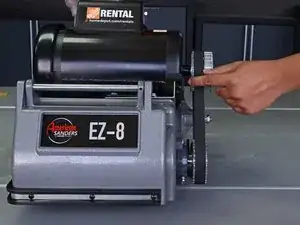

Снимите вентиляционный ремень.

Потяните рычаг фиксации в верхней части рукояти, чтобы поднять барабан от пола, чтобы он свободно вращался.

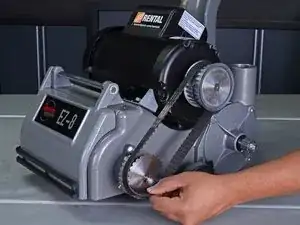

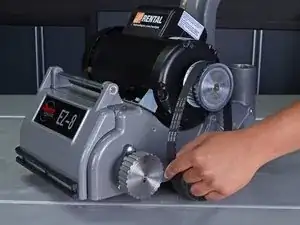

Чтобы снять ремень барабана, оттяните его от шлифовальной машины и одновременно вручную вращайте ремень на шкиве барабана против часовой стрелки. Ремень сойдёт после нескольких оборотов.

Для установки ремня барабана:

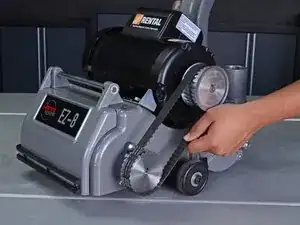

Сначала наденьте ремень барабана на более широкую часть шкива мотора (сторона, ближе к двигателю).

Затем разместите край другого конца ремня вокруг шкива барабана и вручную прокрутите ремень и шкивы против часовой стрелки, пока ремень не сядет по месту относительно шкивов.
