Замена ремня вентилятора Clarke Floor Sander 07012A 2012

Перед началом ремонта отключите все кабели питания, чтобы снизить риск короткого замыкания и поражения электрическим током.

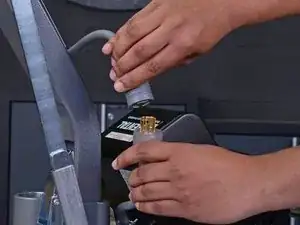

Потяните за пылевой мешок, чтобы снять его с пылеотвода.

Если пылевой мешок не снимается легко, аккуратно вращайте его взад-вперёд, одновременно тянув, чтобы освободить его с трубы.

Поднимите пылеотвод, чтобы снять его со шлифовальной машины.

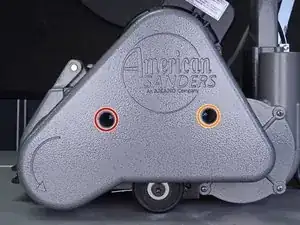

Используйте длинную крестовую отвертку PH2, чтобы вынуть два винта, крепящие защиту ремня:

Один винт 1/4-20 x 18 мм

Один винт 1/4-20 x 30 мм

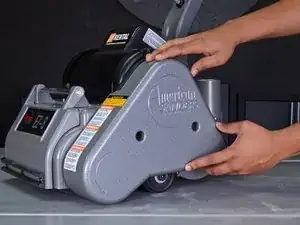

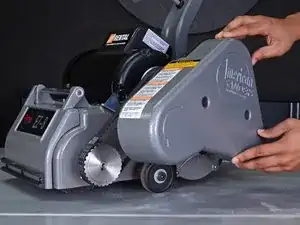

Снимите защиту ремня.

Осторожно наклоните шлифовальную машину на бок, обнажив барабан для шлифования и пластину пылевого кожуха.

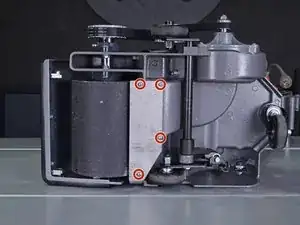

Используйте крестовую отвертку PH2, чтобы вынуть четыре винта на нижней стороне шлифовальной машины, крепящие пластину пылевого кожуха.

Снимите пластину пылевого кожуха.

На следующих шагах Вы ослабите гайки, удерживающие мотор на раме шлифовальной машины, чтобы снять натяжение с ремня вентилятора.

Для этой операции не требуется полностью снимать какие-либо гайки. Достаточно ослабить их настолько, чтобы мотор мог сдвигаться.

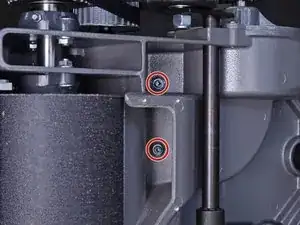

Используйте торцевой ключ с удлинителем и глубокую головку 1/2", чтобы ослабить две гайки за пластиной пылевого кожуха.

Гайки могут быть очень затянуты. При необходимости используйте динамометрический рычаг или ударный инструмент.

Используйте гаечный ключ 1/2", чтобы ослабить остальные две гайки, фиксирующие мотор.

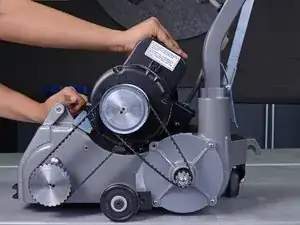

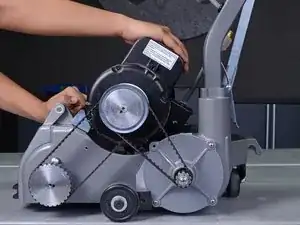

Сдвиньте мотор вдоль слотов его крепления к задней части шлифовальной машины, пока ремень вентилятора не перестанет быть натянутым.

При сборке верните мотор в исходное положение перед затяжкой четырёх крепёжных гаек мотора. Убедитесь, что оба ремня правильно расположены и имеют необходимое натяжение, прежде чем устанавливать защиту ремня обратно.

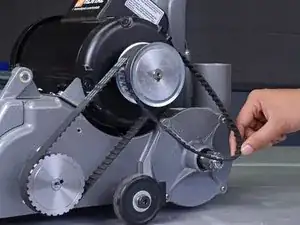

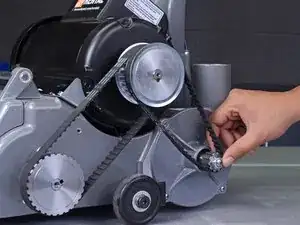

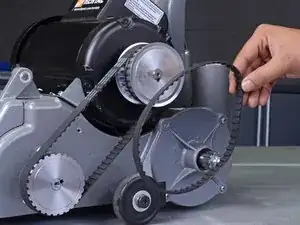

Снимите ремень вентилятора.
