Замена выключателя питания EDCO Floor Stripper TS8 .75L (2017)

Перед началом убедитесь, что устройство обесточено и холодное на ощупь.

Убедитесь, что машина отключена от сети.

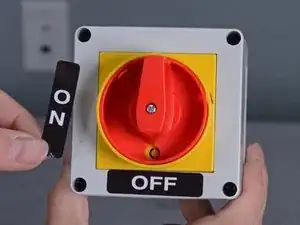

Поверните выключатель питания против часовой стрелки в положение ВЫКЛ.

Используйте крестовую отвертку, чтобы удалить винт из центра красной ручки включения/выключения.

Снимите красную ручку.

Этот элемент имеет шпонку. При сборке установите его в правильной ориентации.

Снимите чёрный пластиковый колпачок с центра узла выключателя.

Этот элемент имеет шпонку. При сборке установите его в правильной ориентации.

Используйте крестовую отвертку, чтобы удалить два винта, закрепляющих жёлтую направляющую выключателя на узле выключателя.

При сборке установите этот элемент в той же ориентации, с кругом в положении 6 часов — ВЫКЛ.

Снимите жёлтую направляющую выключателя с узла выключателя.

Снимите чёрную пластиковую прокладку, находящуюся под жёлтой направляющей выключателя.

Используйте крестовую отвертку, чтобы удалить четыре винта, закрепляющие верхнюю половину корпуса выключателя к нижней половине.

Эти винты могут не выпадать из своих гнёзд в корпусе после полного выкручивания. Если некоторые останутся внутри, не потеряйте их.

Поднимите верхнюю половину корпуса выключателя с нижней половины.

Резиновая прокладка может выпасть из верхней половины корпуса при снятии. Не забудьте установить прокладку при обратной сборке.

Используйте головку 3/8 дюйма, чтобы снять болт, закрепляющий хомут пучка проводов питания на кронштейне выключателя.

Снимите хомут с питающего кабеля.

Используйте головку, чтобы снять четыре гайки 11/32 дюйма с кронштейна выключателя.

При сборке используйте крестовую отвертку в сочетании с воротком 11/32 дюйма, чтобы затянуть болты, фиксирующие выключатель на кронштейне.

Снимите узел выключателя с кронштейна выключателя.

Болты корпуса выключателя могут выпасть при снятии корпуса.

Используйте плоскую отвертку, чтобы удалить винт, закрепляющий два зелёных провода заземления на корпусе выключателя.

Разделите зелёные провода заземления друг от друга и отведите их от корпуса выключателя.

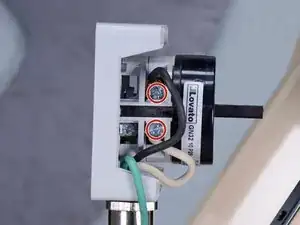

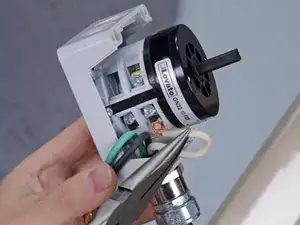

Используйте плоскую отвертку, чтобы ослабить два винта на правой стороне узла выключателя, фиксирующие чёрный и белый провода от питающего кабеля.

При сборке убедитесь, что каждый провод установлен в своё правильное место на выключателе.

Снимите чёрный провод с выключателя.

Снимите белый провод с выключателя.

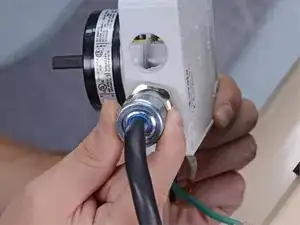

Используйте ключ 1-1/16 дюйма или разводной ключ, чтобы ослабить фиксатор натяжения кабеля питания на корпусе выключателя.

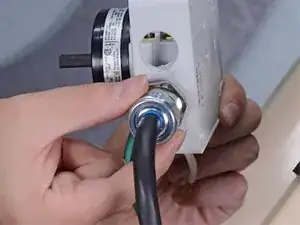

Когда фиксатор достаточно ослабнет, чтобы вращаться вручную, поверните питающий кабель вместе с фиксатором против часовой стрелки до полного откручивания от корпуса выключателя.

Снимите питающий кабель с выключателя.

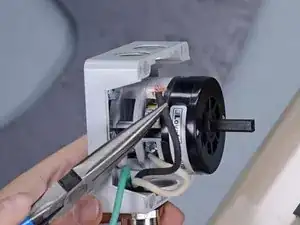

Используйте плоскую отвертку, чтобы ослабить два винта, фиксирующие чёрный и белый провода жгута проводки к выключателю.

Снимите черный провод с переключателя.

Снимите белый провод с переключателя.

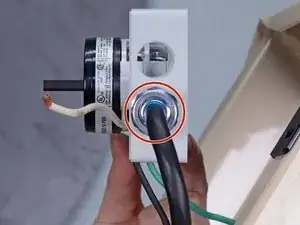

Используйте гаечный ключ 1‑1/16 дюйма или разводной ключ, чтобы ослабить нитку ввода (соединительную втулку) кабеля жгута проводки в корпусе переключателя.

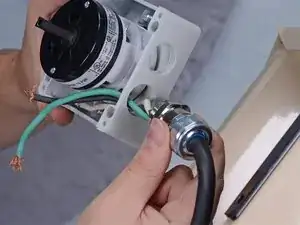

Когда втулка будет достаточно ослаблена, чтобы ввернуть вручную, поворачивайте кабель жгута проводки и втулку против часовой стрелки, пока они полностью не отвернутся от корпуса переключателя.

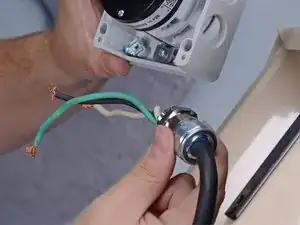

Возможно, потребуется поворачивать сам узел переключателя, поскольку кабель жгута проводки подключен к устройству и не позволяет ему свободно вращаться.

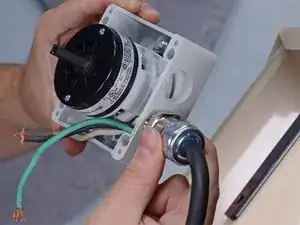

Снимите переключатель включения/выключения с вспомогательного кабеля.

Совет при сборке: убедитесь, что заменяемый переключатель маркирован правильными наклейками, соответствующими старой детали.
