Замена изоляторов на EDCO Floor Stripper TS8 .75L (2017)

Перед началом убедитесь, что устройство отключено от питания и поверхность корпуса прохладная на ощупь.

Убедитесь, что машина отключена от сети.

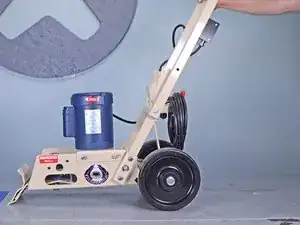

Поверните выключатель питания против часовой стрелки в положение OFF.

Снимите четыре болта, крепящие кожух к раме (по два с каждой стороны), используя торцевую головку 1/2 дюйма.

При сборке убедитесь, что каждый болт установлен с плоской шайбой и стопорной шайбой.

Оттяните кожух от устройства, чтобы снять его.

Используйте торцевую головку 9/16 дюйма, чтобы ослабить, но не выкручивать, четыре болта, крепящие кронштейн двигателя к раме, по два с каждой стороны.

Сдвиньте двигатель вперед, чтобы снять натяжение с ремня.

Совет при сборке: Наклоните устройство на ручки, чтобы использовать вес двигателя для натяжения ремня, затем затяните болты.

Снимите ремень с шкива кулачкового вала.

Освободите ремень с шкива двигателя.

Снимите ремень.

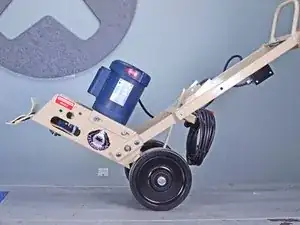

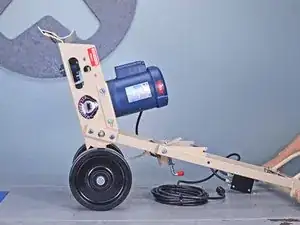

Наклоните устройство назад, чтобы опереть его на ручку.

Убедитесь, что четыре болта кронштейна двигателя 9/16 дюйма затянуты перед наклоном устройства.

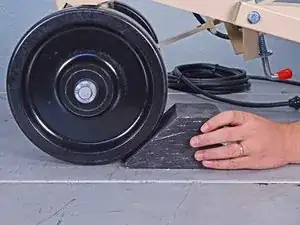

Установите подкладки (башмаки) за колесами, чтобы устройство не сдвинулось и не упало во время ремонта.

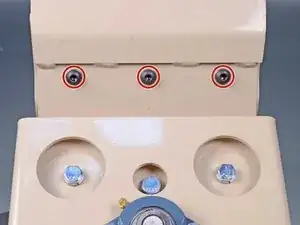

С помощью шестигранного ключа 3/16 дюйма отверните три болта, крепящие держатель лезвия.

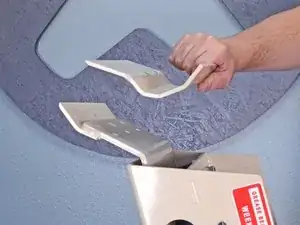

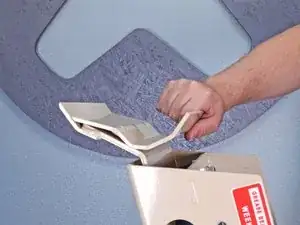

Снимите держатель лезвия.

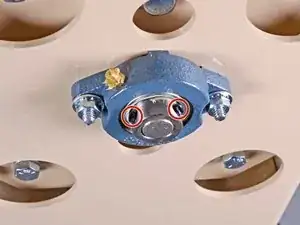

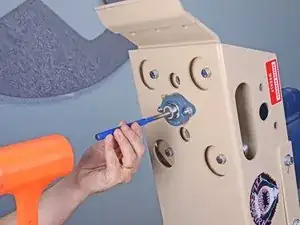

С помощью шестигранного ключа 1/8 дюйма ослабьте два установочных винта на нижнем фланцевом подшипнике.

С помощью шестигранного ключа 1/8 дюйма ослабьте два установочных винта на среднем фланцевом подшипнике.

Эти установочные винты требуют либо длинного шестигранного ключа, либо удлинителя для доступа. До них можно добраться с передней части шлифовальной машины или через прорези по обеим сторонам рамы.

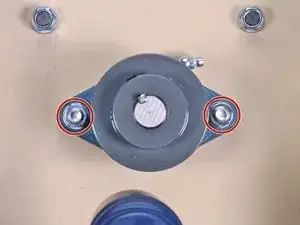

Используйте торцевую головку 9/16 дюйма, чтобы снять две гайки, крепящие верхний фланцевый подшипник к раме.

Если из-за шкива кулачкового вала не удается установить головку на гайки, попробуйте использовать разводной ключ.

Если болты вращаются и не развинчиваются, удерживайте головку болта снизу ключом 9/16 дюйма.

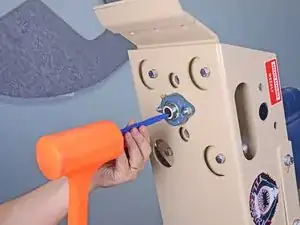

Используйте молоток и соответствующий по размеру латунный выколоток, чтобы выбить узел кулачкового вала, если вы не можете вынуть его вручную.

После ослабления узел кулачкового вала может быстро выпасть.

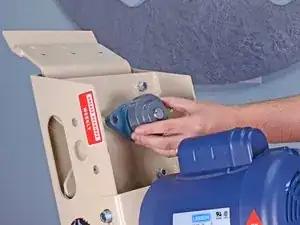

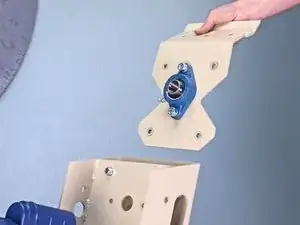

Снимите узел кулачкового вала.

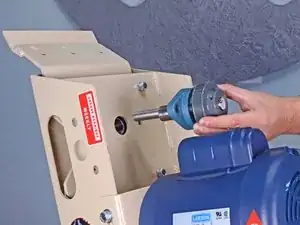

Снимите четыре болта, крепящие ударную пластину к изоляторам, используя торцевую головку 9/16 дюйма.

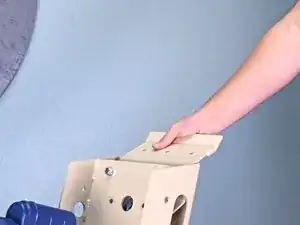

Снимите ударную пластину.

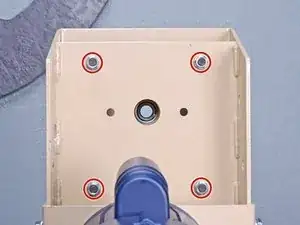

Снимите четыре гайки, крепящие изоляторы к раме, используя торцевую головку 9/16 дюйма.

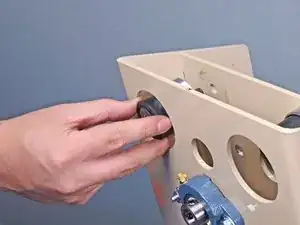

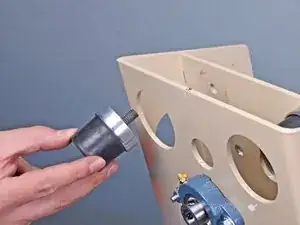

Вытяните четыре изолятора через отверстия в нижней части рамы.

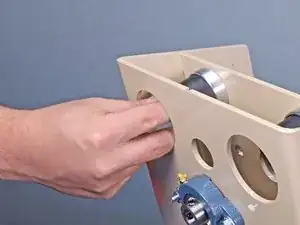

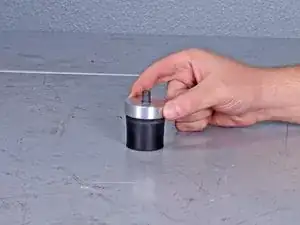

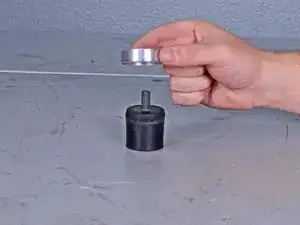

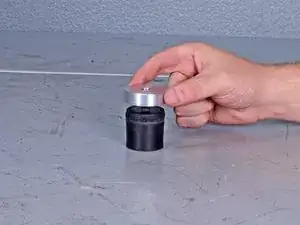

Поднимите чашку изолятора прямо вверх, чтобы снять её с изолятора.
