Снятие сетевого шнура

Перед началом убедитесь, что устройство отключено и холодное на ощупь.

Убедитесь, что машина отключена от сети.

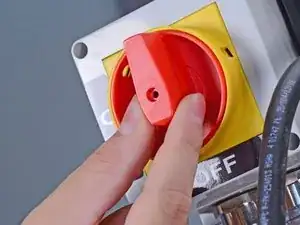

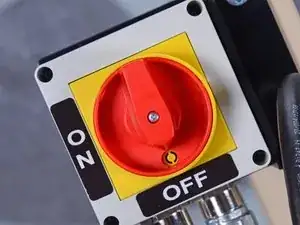

Поверните выключатель питания против часовой стрелки в положение ВЫКЛ.

Используйте крестовую отвертку Phillips, чтобы вынуть винт из центра красной ручки включения/выключения.

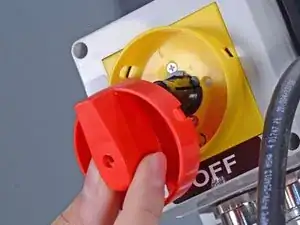

Снимите красную ручку.

Эта деталь имеет паз. При сборке убедитесь, что она установлена в правильной ориентации.

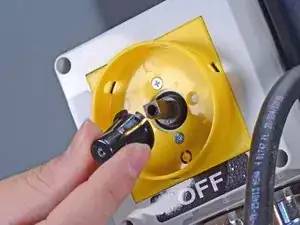

Снимите черную пластиковую крышку с центра узла переключателя.

Эта деталь имеет паз. При сборке убедитесь, что она установлена в правильной ориентации.

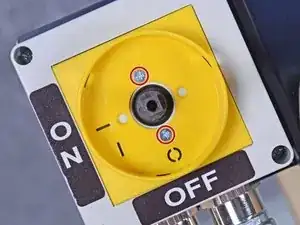

Используйте крестовую отвертку Phillips, чтобы снять два винта, крепящие желтую направляющую переключателя к узлу переключателя.

При сборке установите эту деталь в том же положении, с кругом в положении 6 часов ВЫКЛ.

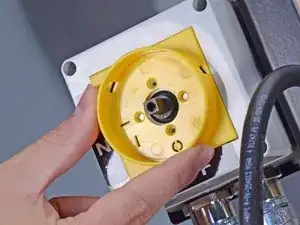

Снимите желтую направляющую переключателя с узла переключателя.

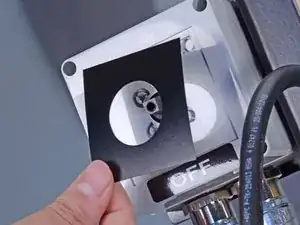

Снимите черную пластиковую распорку из-под желтой направляющей переключателя.

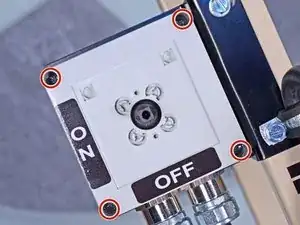

Используйте крестовую отвертку Phillips, чтобы вынуть четыре винта, которые соединяют верхнюю половину корпуса переключателя с нижней половиной.

Эти винты могут не выпадать из своих углублений в корпусе после полного отвинчивания. Если некоторые останутся внутри после ослабления, не потеряйте их из вида.

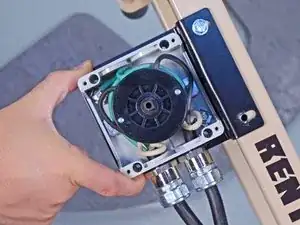

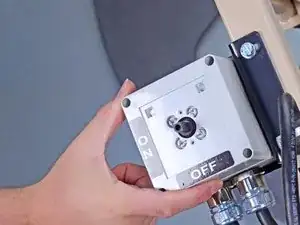

Поднимите верхнюю половину корпуса переключателя с нижней половины.

Резиновая прокладка может выпасть из верхней части корпуса во время снятия. Не забудьте установить прокладку при обратной сборке.

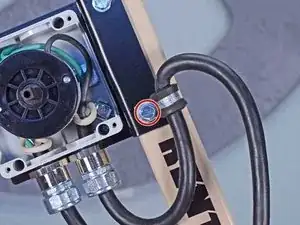

Используйте гнездо 3/8 дюйма, чтобы снять болт, который крепит хомут жгута сетевого шнура к кронштейну переключателя.

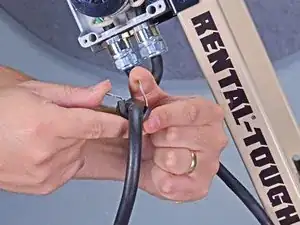

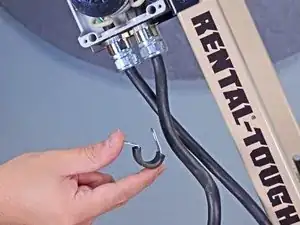

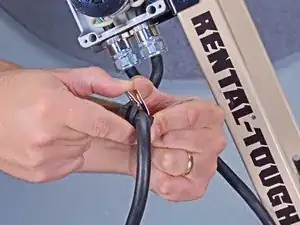

Снимите хомут жгута с кабеля питания.

Используйте головку, чтобы снять четыре гайки 11/32 дюйма с кронштейна включателя/выключателя.

При сборке используйте крестовую отвертку Phillips в сочетании с трещоткой 11/32 дюйма, чтобы затянуть болты, крепящие переключатель к кронштейну.

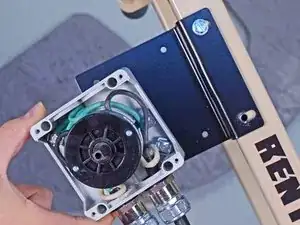

Снимите узел переключателя с кронштейна переключателя.

Болты корпуса переключателя могут выпасть, когда вы снимаете корпус.

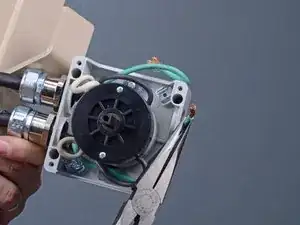

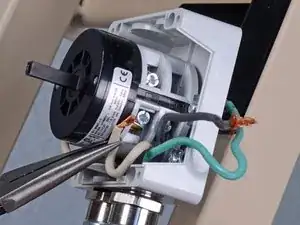

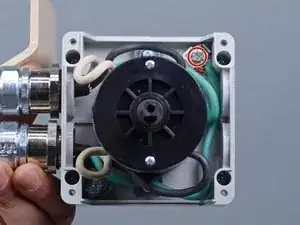

Используйте плоскую отвертку, чтобы снять винт, крепящий два зеленых провода заземления к корпусу переключателя.

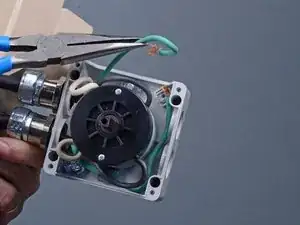

Разъедините зеленые проводники заземления друг от друга и отведите их от корпуса переключателя.

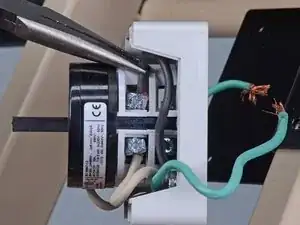

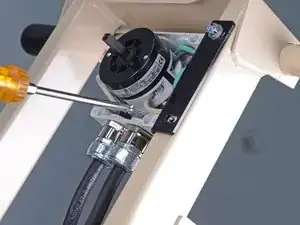

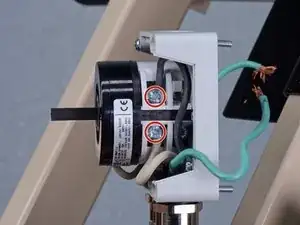

Используйте плоскую отвертку, чтобы ослабить два винта с правой стороны узла переключателя, которые фиксируют черный и белый провода сетевого шнура.

При сборке убедитесь, что каждый провод установлен в своё правильное место на переключателе.

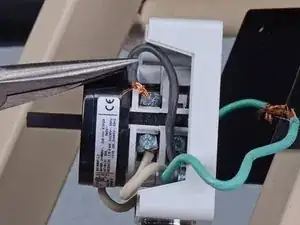

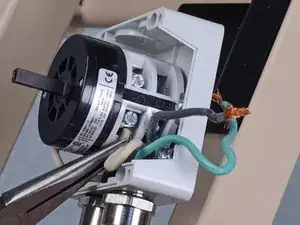

Снимите черный провод с переключателя.

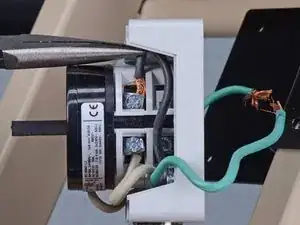

Снимите белый провод с переключателя.

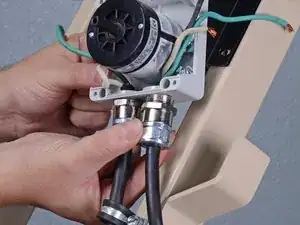

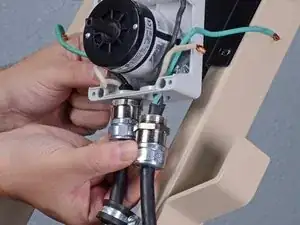

Используйте гаечный ключ 1-1/16 дюйма или разводной ключ, чтобы ослабить натяжную муфту сетевого шнура на корпусе переключателя.

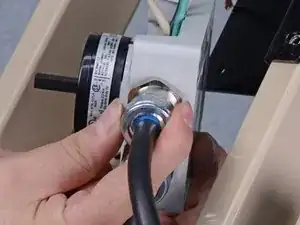

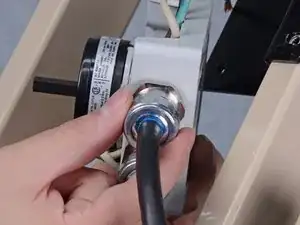

Когда муфта достаточно ослабнет, чтобы вращаться рукой, поворачивайте сетевой шнур и муфту против часовой стрелки, пока она полностью не открутится от корпуса переключателя.

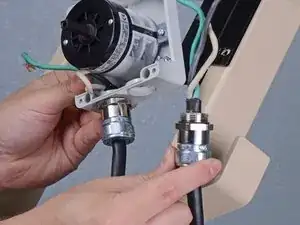

Снимите сетевой шнур с включателя/выключателя.
