Замена сетевого шнура EDCO Floor Stripper TS8 .75L (2017)

Перед началом работы убедитесь, что устройство отключено от питания и на ощупь холодное.

Убедитесь, что машина отключена от сети.

Поверните выключатель питания против часовой стрелки в положение OFF.

Используйте крестовую отвёртку, чтобы вынуть винт из центра красной ручки вкл/выкл.

Снимите красную ручку.

Этот компонент имеет шпонку. При сборке убедитесь, что он установлен в правильной ориентации.

Снимите чёрный пластиковый колпачок с центра сборки переключателя.

Этот компонент имеет шпонку. При сборке убедитесь, что он установлен в правильной ориентации.

Используйте крестовую отвёртку, чтобы выкрутить два винта, крепящие жёлтую направляющую переключателя к корпусу переключателя.

При повторной сборке убедитесь, что этот компонент установлен в той же ориентации, с кругом в положении 6 часов — OFF.

Снимите жёлтую направляющую переключателя с корпуса переключателя.

Снимите чёрную пластиковую распорку, находящуюся под жёлтой направляющей переключателя.

Используйте крестовую отвёртку, чтобы выкрутить четыре винта, которыми верхняя половина корпуса переключателя крепится к нижней половине.

Эти винты могут не выходить из своих гнёзд в корпусе после полного отворачивания. Если некоторые остаются внутри после ослабления, не потеряйте их.

Поднимите верхнюю половину корпуса переключателя с нижней половины."

Резиновая прокладка может выпадать из верхней половины корпуса во время снятия. Не забудьте установить прокладку при сборке.

Используйте карданную головку 3/8 дюйма, чтобы открутить болт, крепящий хомут жгута проводов сетевого шнура к кронштейну переключателя.

Снимите хомут жгута с сетевого кабеля.

Используйте головку, чтобы снять четыре гайки 11/32 дюйма с кронштейна переключателя вкл/выкл.

При сборке используйте крестовую отвёртку в сочетании с головкой 11/32 дюйма, чтобы затянуть болты, крепящие переключатель к кронштейну.

Поднимите сборку переключателя с кронштейна переключателя.

Болты корпуса переключателя могут выпадать при снятии корпуса.

Используйте плоскую отвёртку, чтобы открутить винт, закрепляющий два зелёных провода заземления к корпусу переключателя.

Разъедините зелёные провода заземления друг от друга и отведите их в сторону от корпуса переключателя.

Используйте плоскую отвёртку, чтобы ослабить два винта на правой стороне сборки переключателя, удерживающие чёрный и белый провода сетевого шнура.

При повторной сборке убедитесь, что каждый провод установлен в своём правильном месте на переключателе.

Снимите чёрный провод с переключателя.

Снимите белый провод с переключателя.

Используйте ключ 1-1/16 дюйма или разводной ключ, чтобы ослабить фитинг натяжения шнура питания на корпусе переключателя.

Когда фитинг достаточно ослабнет, чтобы крутиться вручную, поверните сетевой шнур и фитинг против часовой стрелки, пока он полностью не отвернётся от корпуса переключателя.

Снимите сетевой шнур с выключателя вкл/выкл.

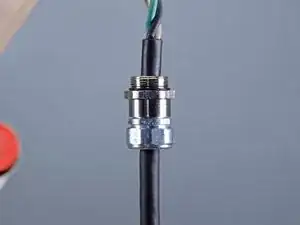

Если заменяемый шнур питания поставляется со смягчающим натяжение элементом, установленным заранее, пропустите оставшиеся шаги и начните сборку.

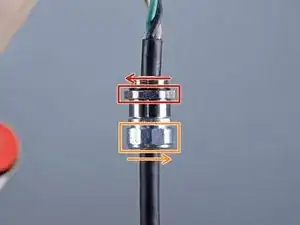

Используйте два разводных ключа, чтобы открутить смягчающий натяжение элемент, поворачивая стопорную гайку против часовой стрелки относительно самого фитинга.

Стопорная гайка 1-1/16 дюйма

Фитинг для смягчения натяжения 15/16 дюйма

Совет при сборке: обратите внимание на расстояние от конца шнура питания до фитинга для смягчения натяжения. При повторной установке постарайтесь воспроизвести это расстояние как можно точнее.

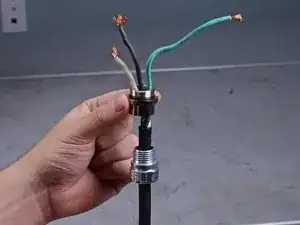

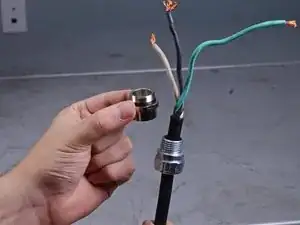

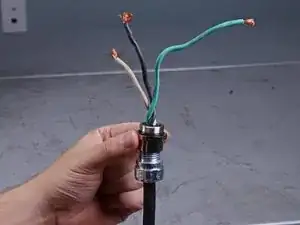

Снимите стопорную гайку со шнура питания.

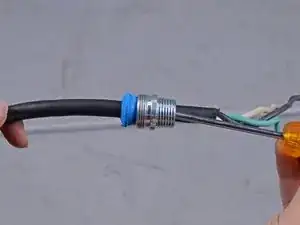

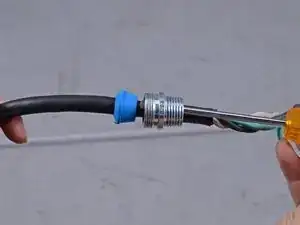

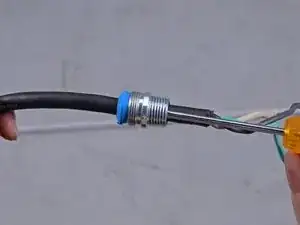

Вставьте плоскую отвертку в фитинг и выдавите синюю втулку, чтобы извлечь её из корпуса.

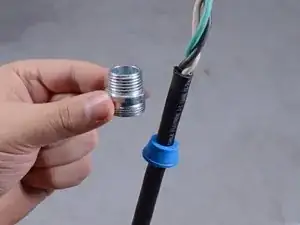

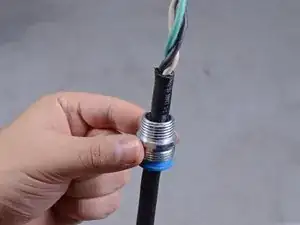

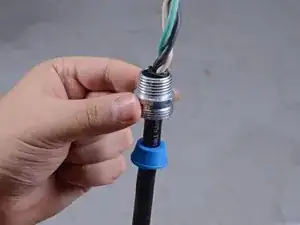

Снимите фитинг со шнура питания.

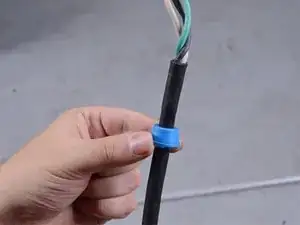

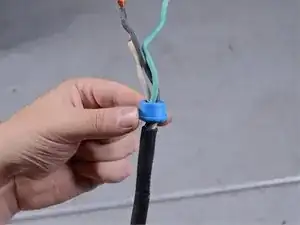

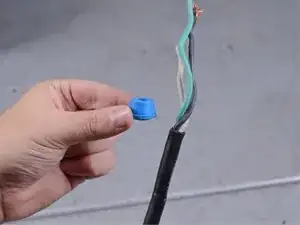

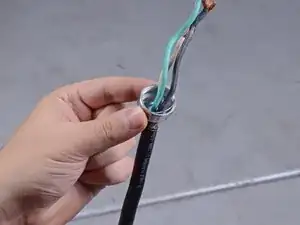

Снимите втулку со шнура питания.

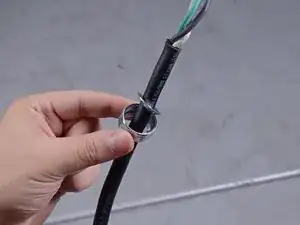

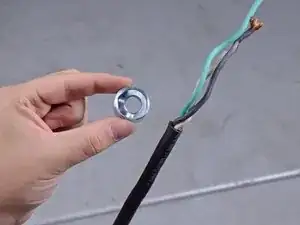

Снимите оставшуюся гайку и шайбу со кабеля питания.

Они могли соскользнуть по кабелю питания во время предыдущих шагов.

Остался только шнур питания.
