Как обслуживать отбойный молоток Makita HM1203C 2010
Используйте это руководство для обслуживания отбойного молотка Makita HM1203C 2010. Это включает замену уплотнений, смазки и щёток двигателя.
В местах, где имеется смазка, обязательно удалите её и замените новой смазкой. Рекомендуемая смазка — Makita 181490-7.
На протяжении всего руководства части сервисного набора будут называться по их описанию в наборе, например «О-кольцо 23».
Шаг 1

Перед началом любых работ убедитесь, что молоток отключён от электропитания.
Используйте крестовую отвертку Phillips #2, чтобы вывернуть три винта, удерживающие крышку двигателя.
Шаг 2

Снимите крышку двигателя.
Шаг 3

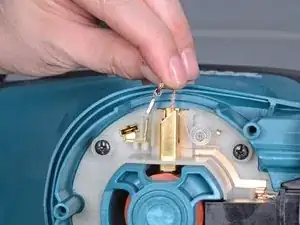

Снимите соединитель щётки, потянув его прямо с штыревого контакта, чтобы отключить щётку.
Шаг 4

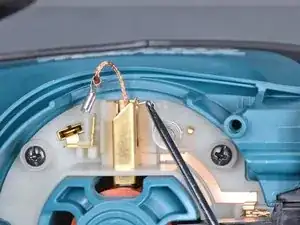

Используйте пинцет или маленькую плоскую отвертку, чтобы снять стопорную пружину щётки со щётки.
Шаг 5

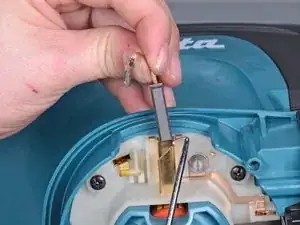

Вытащите щётку из её корпуса двигателя, удерживая стопорную пружину в стороне.
Повторите три предыдущих шага, чтобы снять вторую щётку.
Шаг 6

Выверните ручку, фиксирующую боковую рукоять.
Шаг 7

Снимите болт, удерживающий боковую рукоять.
Снимите боковую рукоять.
Шаг 8

Используйте крестовую отвертку Phillips #2, чтобы вывернуть шесть винтов, удерживающих узел рукояти.
Шаг 9


Оттяните узел рукояти от молотка, но пока не снимайте его полностью. Он всё ещё соединён с молотком силовым кабелем.
Шаг 10

Снимите силовой разъём, потянув его прямо с вилки.
Снимите узел рукояти.
Шаг 11


Используйте небольшой ломик или плоскую отвертку, чтобы поддеть резиновую переднюю крышку молотка и снять её.
Эта деталь может быть заменена в составе сервисного набора.
Шаг 12

Используйте щипцы для стопорных колец, чтобы расширить стопорное кольцо спереди молотка.
Снимите стопорное кольцо.
Шаг 13

Снимите шайбу с передней части молотка.
Шаг 14

Снимите переднюю крышку с передней части молотка.
Шаг 15

Снимите резиновое кольцо с передней части молотка.
Шаг 16

Снимите внутреннюю переднюю крышку.
Шаг 17


Сожмите пружину и удерживайте её, пока вы вытягиваете два фиксатора из их пазов и снимаете их.
Шаг 18

Снимите направляющую пружины.
Снимите пружину.
Шаг 19

Снимите переднюю крышку цилиндра.
Шаг 20

Снимите 4 мм шестигранный болт, удерживающий крышку цилиндра.
Шаг 21

Поднимите крышку цилиндра вертикально вверх и снимите её.
Шаг 22

Используйте щипцы для стопорных колец, чтобы расширить стопорное кольцо, удерживающее держатель болта.
Снимите стопорное кольцо.
Шаг 23

Снимите шайбу с держателя болта и удалите её.
Шаг 24

Выверните четыре 6 мм шестигранных болта, удерживающих цилиндр.
Шаг 25

Поднимите цилиндр вертикально вверх и снимите его.
Шаг 26


Используйте изогнутую лопатку, чтобы вытащить шайбу и резиновое кольцо 39 из барабана.
Шаг 27

Снимите резиновое кольцо 39.
Это можно заменить в составе сервисного комплекта.
Шаг 28

Поднимите самое верхнее резиновое кольцо строго вверх и снимите его с держателя болта.
Шаг 29

Поднимите самую верхнюю шайбу строго вверх и снимите её с держателя болта.
Шаг 30

Возьмитесь за держатель болта, резиновое кольцо 24 и две металлические втулки под ним и снимите их с цилиндра.
Шаг 31

Отделите резиновое кольцо 24 и две металлические втулки от держателя болта.
Шаг 32

Отделите резиновое кольцо 24 от двух металлических втулок.
Снимите резиновое кольцо 24.
Это можно заменить в составе сервисного комплекта.
Шаг 33

Используйте изогнутую лопатку, чтобы подтолкнуть уплотнительное кольцо 35.5 из его канавки на держателе болта.
Снимите уплотнительное кольцо 35.5.
Это можно заменить в составе сервисного комплекта.
Шаг 34

Используйте длинный выколотник, длинную плоскую отвертку или тонкий длинный стержень, чтобы выжать болт из держателя болта.
Снимите болт.
При сборке убедитесь, что все уплотнения на болте правильно размещены, пока вы втягиваете болт обратно в держатель.
Шаг 35

Используйте изогнутую лопатку, чтобы выдрать X-образное кольцо 21 из его канавки в болте.
Снимите X-образное кольцо 21.
Это можно заменить в составе сервисного комплекта.
Шаг 36

Используйте изогнутую лопатку, чтобы выдрать фторидное кольцо 28 из его канавки в болте.
Снимите фторидное кольцо 28.
Это можно заменить в составе сервисного комплекта.
Шаг 37

Используйте изогнутую лопатку, чтобы выдрать уплотнительное кольцо 23 из его канавки в болте.
Снимите уплотнительное кольцо 23.
Это можно заменить в составе сервисного комплекта.
Шаг 38

Поднимите цилиндр строго вверх и выньте его из алюминиевого корпуса.
При сборке цилиндр нужно будет надеть поверх поршня, который находится внизу алюминиевого корпуса. Убедитесь, что поршень расположен по центру и направлен строго вверх, чтобы он полностью вошёл в цилиндр.
Шаг 39

Вытяните ударник из цилиндра.
Возможно, придётся встряхнуть цилиндр, пока ударник не выйдет из дна цилиндра.
При сборке сначала установите цилиндр, затем вставьте ударник сверху, как показано на втором фото. Убедитесь, что цилиндр полностью посажен в корпус, прежде чем вставлять ударник.
Шаг 40

Используйте лопатку, чтобы выдрать уплотнительное кольцо ударника 31.5 из его канавки на ударнике.
Снимите уплотнительное кольцо ударника 31.5.
Это можно заменить в составе сервисного комплекта.
Шаг 41

Используйте шестигранный ключ 5 мм, чтобы снять шесть винтов, фиксирующих алюминиевый корпус.
Шаг 42

Отделите алюминиевый корпус от остальной части молотка.
Шаг 43

Выдвиньте направляющие и резиновую пластину из их пазов в корпусе и снимите их.
Шаг 44

Используйте крестовую отвёртку PH2, чтобы снять четыре винта, фиксирующие крышку поршня.
Шаг 45

Снимите крышку поршня.
Шаг 46

Поверните коленчатый вал и шатуни так, чтобы шатун был вертикален, а его конец — в самом низу корпуса.
Это выравнивает коленчатый вал с вырезом в корпусе, чтобы он мог пройти через корпус в следующих шагах.
Шаг 47


Используйте настольный пресс и специальный пуансон, чтобы аккуратно выпрессовать вал кривошипа, подшипник и шестерённую сборку из корпуса.
Если у вас нет доступа к прессу или специальному инструменту, используйте выколотку и молоток, чтобы постукивать по валу кривошипа, пока весь вал кривошипа, подшипник и шестерённая сборка не начнут выскальзывать наружу.
Также может потребоваться использовать меньшую выколотку, чтобы постукивать по краям подшипника через маленькие отверстия в алюминиевом корпусе по обе стороны от вала кривошипа.
При сборке убедитесь, что подшипник и шестерня выровнены с отверстием в алюминиевом корпусе перед запрессовкой. Убедитесь, что вал выровнен с вырезом перед установкой сборки на место.
Шаг 48

Вытяните шатуна и поршень из корпуса.
Шаг 49

Используйте пиковый инструмент, чтобы поддеть уплотнительное кольцо поршня 31.5 и вынуть его из канавки в поршне.
Снимите уплотнительное кольцо поршня 31.5.
Это можно заменить в составе ремонтного комплекта.
Шаг 50


Используйте пиковый инструмент, чтобы поддеть уплотнительное кольцо 35 и вынуть его из канавки в поршне.
Снимите уплотнительное кольцо 35.
Это можно заменить в составе ремонтного комплекта.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
